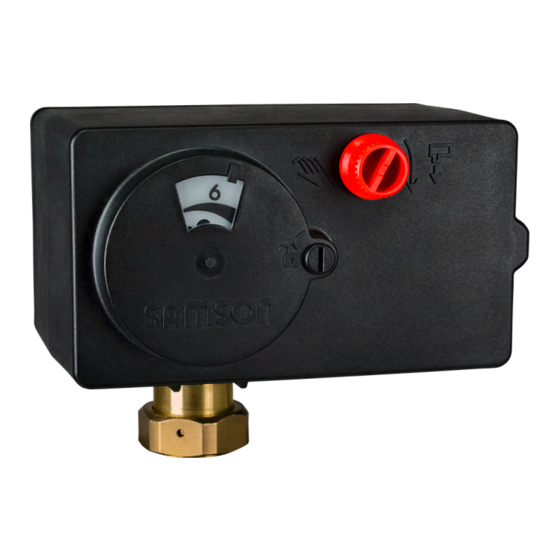

Samson 5827 Einbau- Und Bedienungsanleitung

Elektrischer antrieb
Vorschau ausblenden Andere Handbücher für 5827:
Inhaltsverzeichnis

Quicklinks

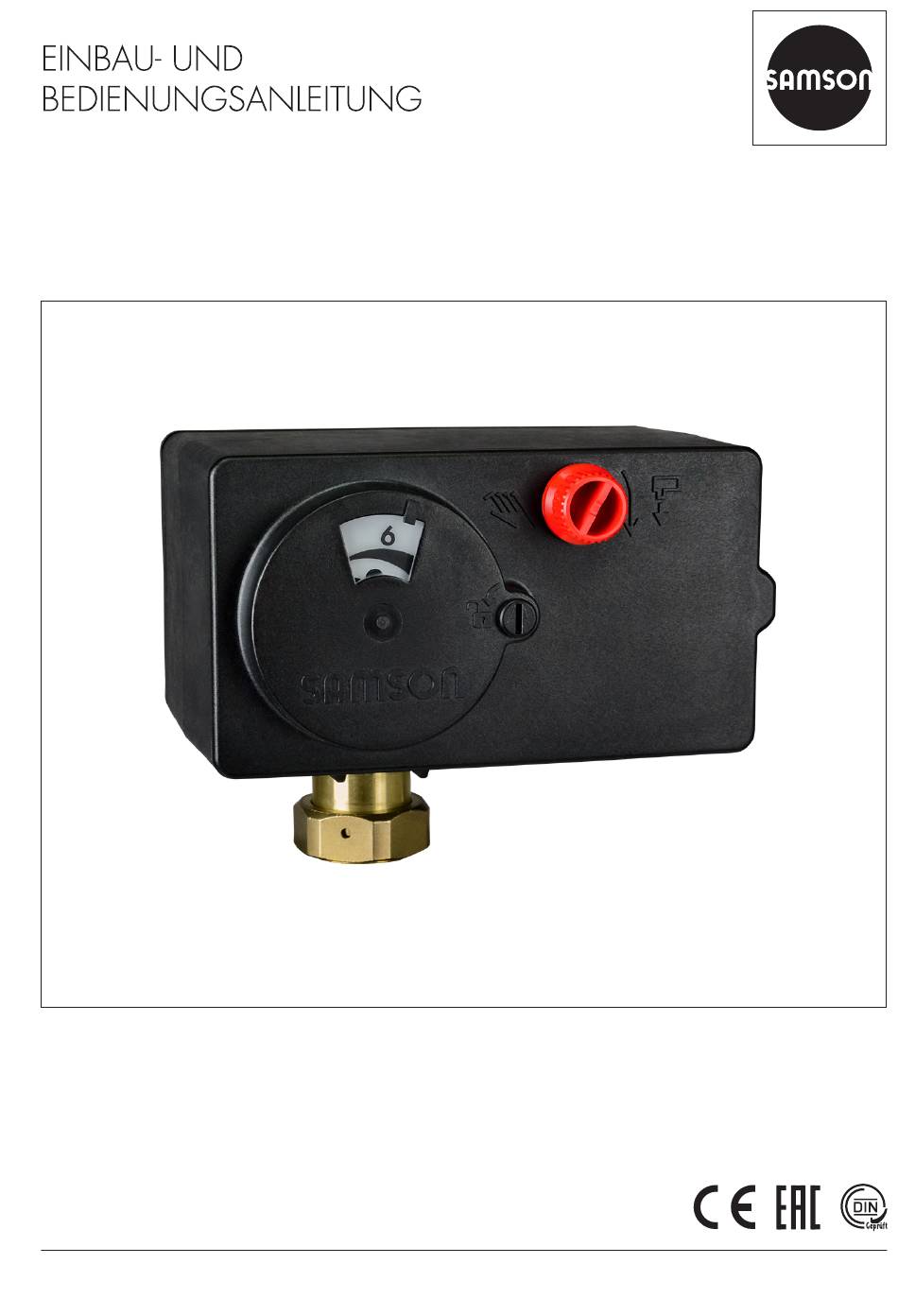

EB 5827-2
Originalanleitung
Elektrischer Antrieb Typ 5827
Ausführung mit Stellungsregler
Firmwareversion 2.00
Ausgabe Februar 2022
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson 5827

Inhaltszusammenfassung für Samson 5827

  • Seite 1 EB 5827-2 Originalanleitung Elektrischer Antrieb Typ 5827 Ausführung mit Stellungsregler Firmwareversion 2.00 Ausgabe Februar 2022...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...

  • Seite 3: Inhaltsverzeichnis

    Formschlüssiger Anbau ................5-3 5.4.2 Antrieb mit Sicherheitsfunktion ..............5-3 5.4.2.1 Kraftschlüssiger Anbau ................5-3 5.4.2.2 Formschlüssiger Anbau ................5-4 Stellventil in die Rohrleitung einbauen ............5-4 Elektrischen Anschluss herstellen ..............5-6 Bedienung ....................6-1 Geräteübersicht und Bedienelemente ............6-1 6.1.1 Anzeige mit LEDs ..................6-2 6.1.2 Wirkrichtungsschalter ..................6-3 EB 5827-2...
  • Seite 4 Statusmeldungen ..................8-9 8.5.4 Statistik ....................8-10 Störungen ....................9-1 Störungsmeldung durch LEDs ...............9-2 Notfallmaßnahmen durchführen ..............9-3 Instandhaltung ..................10-1 Außerbetriebnahme .................11-1 Demontage ....................12-1 12.1 Kraftschlüssiger Anbau ................12-1 12.2 Formschlüssiger Anbau ................12-1 Reparatur ....................13-1 13.1 Antrieb an SAMSON senden ..............13-1 Entsorgung....................14-1 Zertifikate ....................15-1 EB 5827-2...
  • Seite 5 Pausenzeit während Endlagenführung ............16-5 16.5.4 Geschwindigkeit ..................16-6 16.5.5 Totzone (Schaltbereich) ................16-6 16.5.6 Kennlinie ....................16-6 16.5.7 Inbetriebnahme ..................16-8 16.5.8 Funktionen (Service) ..................16-8 16.5.8.1 Handebene ....................16-8 16.5.8.2 Funktionen ....................16-8 Anhang B ....................17-1 17.1 Zubehör ....................17-1 17.2 Service .....................17-2 17.3 Konfigurationsliste und kundenspezifische Daten .........17-3 EB 5827-2...
  • Seite 6 EB 5827-2...

  • Seite 7: Sicherheitshinweise Und Schutzmaßnahmen

    Sicherheitshinweise und Schutzmaßnahmen 1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Der elektrische Antrieb Typ 5827 ist für die Betätigung eines angebauten Hubventils der Hei- zungs-, Lüftungs- und Klimatechnik, der Verfahrenstechnik und industrieller Energieträgernet- ze bestimmt. Der digitale Stellungsregler gewährleistet dabei eine vorgegebene Zuordnung von Ventilstellung und Eingangssignal.
  • Seite 8 In den Endlagen schaltet der Motor über Endlagenschalter ab. Bei Ausfall der Versorgungs- spannung nimmt ein mit einem elektrischen Antrieb mit Sicherheitsfunktion bestücktes Stell- ventil selbsttätig eine definierte Sicherheitsstellung ein. Die Wirkrichtung der Sicherheitsfunk- tion ist bei SAMSON-Antrieben auf dem Typenschild des Antriebs eingetragen. Warnung vor Restgefahren Um Personen- oder Sachschäden vorzubeugen, müssen Betreiber und Bedienungspersonal Gefährdungen, die am Stellventil vom Durchflussmedium und Betriebsdruck sowie vom Stell-...
  • Seite 9 Darüber hinaus muss das Bedienungspersonal mit den geltenden Vorschriften be- züglich Arbeitssicherheit und Unfallverhütung vertraut sein und diese einhalten. Mitgeltende Normen und Richtlinien Der mit dem CE-Kennzeichen versehene elektrische Antrieb Typ 5827 erfüllt die Anforderun- gen der Richtlinien 2014/30/EU und 2014/35/EU. Der mit dem EAC‑Kennzeichen versehene elektrische Antrieb Typ 5827 erfüllt die Anforde- rungen der Richtlinien TR CU 004/2011 und TR CU 020/2011.
  • Seite 10 (Antriebs- und Kegelstange), die beim Hineingreifen zu Quetschungen führen kön- nen. Î Im Betrieb nicht ins Joch greifen. Î Bei Arbeiten am Stellventil Versorgungsspannung abschalten und gegen Wieder- einschalten sichern. Î Lauf der Antriebs- oder Kegelstange nicht durch Einklemmen von Gegenständen behindern. EB 5827-2...
  • Seite 11 Die Antriebsstange des elektrischen Antriebs kann manuell verstellt werden. Î Antriebsstange maximal bis in die obere oder untere Endlage fahren. Beschädigung des elektrischen Antriebs durch Überspannung! Die serielle Schnittstelle des elektrischen Antriebs ist nicht mit einem Überspannungs- schutz ausgestattet. Î Überspannungsschutz bei Anschluss einer Leitung sicherstellen. EB 5827-2...

  • Seite 12: Warnhinweise Am Gerät

    Sicherheitshinweise und Schutzmaßnahmen 1.4 Warnhinweise am Gerät Darstellung/Warnhinweis Bedeutung Position am Gerät Warnung allgemein Antriebsgehäuse Î EB konsultieren. Schutzklasse 2, Antriebsgehäuse nur gültig bei geschlossenem Gehäusedeckel Î EB konsultieren. EB 5827-2...

  • Seite 13: Kennzeichnungen Am Gerät

    Germany Firmwareversion DataMatrix-Code Eingangssignal Materialnummer Ausgangssignal Seriennummer Grenzkontakt Versorgungsspannung, Netzfrequenz Leistungsaufnahme Schutzart Nennhub Entsorgungshinweis, vgl. Kapitel „Entsorgung”. Antriebskraft einfahrend DIN-Prüfung mit Registernummer (nur Ausführung mit Sicherheitsfunktion Sicherheitsstellung Antriebs- Antriebskraft ausfahrend stange ausgefahren) Wirkrichtung Sicherheitsfunktion Baujahr ausfahrend einfahrend Stellgeschwindigkeit EB 5827-2...

  • Seite 14: Gerätecode

    Kennzeichnungen am Gerät 2.2 Gerätecode Elektrischer Antrieb Typ 5827 – Sicherheitsfunktion ohne Sicherheitsstellung Antriebsstange ausgefahren Sicherheitsstellung Antriebsstange eingefahren Nennhub/Adaption 6 mm/kraftschlüssig 12 mm/kraftschlüssig 15 mm/formschlüssig Ansteuerung/Versorgungsspannung Digitaler Stellungsregler/24 V AC und DC Digitaler Stellungsregler/85 bis 264 V AC EB 5827-2...

  • Seite 15: Aufbau Und Wirkungsweise

    Überwurfmutter Nockenscheibe Grenzkontakte 7.1 Einsteller Grenzkontakt (untere Schaltnocke) 7.2 Einsteller Grenzkontakt (obere Schaltnocke) Federspeicher (nur Typen 5827-Axx und 5827-Exx) 7.2 5 Skala zur Hubanzeige 9.1 Mitnehmerstift drehmomentabhängiger Endla- einfahrend genschalter ausfahrend Bild 3-1: Antrieb Typ 5827 (geöffneter frontseitiger Gehäusedeckel), kraftschlüssiger Anbau EB 5827-2...

  • Seite 16: Sicherheitsfunktion

    Federspeicher (8, Sicherheitsfunktion „Sicherheitsstellung An- vgl. Bild 3‑1 auf Seite 3‑1) und einem triebsstange ausgefahren” sind zusammen Elektromagneten ausgestattet. Wenn die Ver- mit verschiedenen SAMSON-Ventilen vom sorgungsspannung des Elektromagneten TÜV nach DIN EN 14597 geprüft (Register- (Klemmen L und N) unterbrochen wird, fährt nummer auf Anfrage). der Antrieb über die Stellkraft der Feder me- chanisch in die Sicherheitsstellung.

  • Seite 17: Zusatzausstattung

    Aufbau und Wirkungsweise Info TROVIS-VIEW ist eine kostenlose Software, die auf der SAMSON-Internetseite unter www.samsongroup.com > Service & Sup-   port > Downloads > TROVIS-VIEW herunter- geladen werden kann. Weitere Informationen zu TROVIS-VIEW (z. B. Systemvoraussetzungen) sind auf die- ser Internetseite und im Typenblatt T 6661...

  • Seite 18: Technische Daten

    Stellzeit bei Nennhub im Sicherheitsfall ausfahrend Antriebs- kraft einfahrend – – – – Stellkraft im Sicherheitsfall – – – – Handverstellung möglich  2) Leistungsaufnahme  1)  1)  1)  1) Gewicht bei Stellgeschwindigkeit „normal”; Leistungsaufnahme bei 24-V-DC-Ausführung in W Handverstellung mit 4-mm-Sechskant-Schraubendreher EB 5827-2...
  • Seite 19 Aufbau und Wirkungsweise Tabelle 3-2: Technische Daten für alle Ausführungen Typ 5827-N/-A/-E Nennhub  1)  1) Stellgeschwindigkeit langsam mm/s 0,13 0,13 0,13 0,13 0,13 0,13  2) normal mm/s schnell mm/s 0,36 0,36 0,36 0,36 0,36 0,36 Stellzeit bei Nennhub langsam normal schnell kraftschlüssig...
  • Seite 20 Aufbau und Wirkungsweise Typ 5827-N/-A/-E Umgebungsbedingungen Luftfeuchtigkeit 5 bis 95 % Feuchtigkeit, keine Betauung Max. Höhenlage über dem Meeresspiegel 2000 m Antriebe mit einem Nennhub von 6 mm sind auch für Ventile mit einem Hub von 7,5 mm einsetzbar. einstellbar, Werkseinstellung fett gedruckt Bei einer Versorgungsspannung von 24 V DC und hoher Stellgeschwindigkeit Spannung nicht unterschreiten. Die zulässige Mediumstemperatur ist abhängig vom Ventil, an das der elektrische Antrieb angebaut wird. Es gelten die Grenzen der Stellventil-Dokumentation (T und EB).

  • Seite 21: Maße

    Aufbau und Wirkungsweise 3.5 Maße Kraftschlüssiger Anbau Formschlüssiger Anbau Ø 10 Bild 3-3: Maße in mm EB 5827-2...
  • Seite 22 EB 5827-2...

  • Seite 23: Lieferung Und Innerbetrieblicher Transport

    SAMSON halten. 1. Elektrischen Antrieb auspacken. 2. Lieferumfang prüfen (vgl. Bild 4‑1). Info 3. Verpackung sachgemäß entsprechend SAMSON empfiehlt, bei längerer Lagerung den lokalen Vorschriften entsorgen. Da- den elektrischen Antrieb und die Lagerbe- bei Verpackungsmaterialien nach Sorten dingungen regelmäßig zu prüfen.
  • Seite 24 − Elektrischen Antrieb vor Nässe und Schmutz schützen. − Sicherstellen, dass die umgebende Luft frei von Säuren oder anderen korrosiven und aggressiven Medien ist. − Die zulässige Lagertemperatur von –20 bis +70 °C einhalten. − Keine Gegenstände auf den elektrischen Antrieb legen. EB 5827-2...

  • Seite 25: Montage

    Frontseitigen Gehäusedeckel öffnen Der frontseitige Gehäusedeckel des Antriebs ist mit einem Drehbefestigungsstift befestigt (vgl. Bild 5‑2). Î Drehbefestigungsstift mit Schraubendre- her in Richtung Symbol „Entriegelt” dre- hen. Î Deckel per Hand mit Hilfe der seitlich an- gebrachten Deckellasche anheben. Bild 5-1: Einbaulage EB 5827-2...

  • Seite 26: Skala Zur Hubanzeige Ausrichten

    Nennhub entsprechenden Position Die Skala zur Hubanzeige hat zwei gegen- wieder aufstecken (Mitnehmerstift in 6, läufige Skalen. Welche Skala Gültigkeit hat, 12 oder 15 für Nennhub 6 mm, 12 mm hängt von der jeweiligen Ventilausführung ab. Ihre Ausrichtung im Auslieferungszu- oder 15 mm). stand gilt für Durchgangs- und Dreiwegever- teilventile. Î Bei Dreiwegemischventilen Ausrichtung ändern. EB 5827-2...

  • Seite 27: Antrieb Anbauen

    2. Antriebsstange einfahren: Schraubendre- her gegen den Uhrzeigersinn drehen, je- 5.4.1.2 Formschlüssiger doch maximal bis in die obere Endlage, Anbau in der der drehmomentabhängige Endla- genschalter betätigt wird (vgl. Kapitel 1. Antrieb auf das Joch setzen und mit „Bedienung”). Überwurfmutter (4) verschrauben. Anzugsmoment 20 Nm EB 5827-2...

  • Seite 28: Stellventil In Die Rohrleitung Einbauen

    Endlage einfahren (vgl. Kapitel „Be- HINWEIS trieb”). Beschädigungen am elektrischen Antrieb durch direkten Kontakt mit Dampf! 4. Antrieb und Ventil mit Überwurfmutter verschrauben. Î Bei Montage darauf achten, dass der Antrieb nicht mit einem möglichen Anzugsmoment 20 Nm Dampfstrahl in Berührung kommen kann. EB 5827-2...
  • Seite 29 Montage Kraftschlüssiger Anbau mit Überwurfmutter, z. B. an Ventil Typ 3222 Formschlüssiger Anbau mit Kupplung, z. B. mit Joch an Ventil der Baureihe V2001 Handsteller Antriebsstange mit Antriebskolben Überwurfmutter Joch Kupplung Mutter Bild 5-4: Verbindung Antrieb und Ventil EB 5827-2...

  • Seite 30: Elektrischen Anschluss Herstellen

    Spannung vornehmen, gegen unbeabsichtigtes Wiedereinschalten si- chern. Î Kunststoff-Kabelverschraubungen mit Zu- gentlastung für die Leitungseinführung verwenden. HINWEIS Beschädigung des Antriebs durch unzuläs- sige Beschaltung der Eingänge! Î Eingänge gemäß der technischen Daten beschalten (vgl. Kapitel „Aufbau und Wirkungsweise”). EB 5827-2...
  • Seite 31 Montage je nach Ausgang Eingang Ausführung Zusatzfunktion Grenzkontakte (nur bei Geräten in Ausführung 24 V) Bild 5-5: Elektrischer Anschluss Info Die 24-V-Ausführung kann sowohl bei einer Versorgungsspannung von 24 V AC als auch bei 24 V DC eingesetzt werden. EB 5827-2...
  • Seite 32 Anschlussklemmen für Ansteuerung und Versorgung Typen 5827-xx4 eindrähtig H05(07) V-U 0,5 bis 1,5 mm² feindrähtig H05(07) V-K 0,5 bis 1,5 mm² abzuisolierende Aderlänge: 6 mm (±0,5 mm) Typen 5827-xx5 eindrähtig H05(07) V-U 0,5 bis 2,5 mm² feindrähtig H05(07) V-K 0,5 bis 2,5 mm² abzuisolierende Aderlänge: 8 mm bei Anschlussklemmen für Grenzkontakte eindrähtig H05(07) V‑U 0,2 bis 1,5 mm² feindrähtig H05(07) V‑K 0,2 bis 1,5 mm² mit Aderendhülse nach DIN 46228‑1 0,25 bis 1,5 mm² mit Aderendhülse mit Kragen nach DIN 46228‑4 0,25 bis 0,75 mm² abzuisolierende Aderlänge: 8 mm EB 5827-2...

  • Seite 33: Bedienung

    Bedienung 6 Bedienung 6.1 Geräteübersicht und Bedienelemente Skala zur Hubanzeige Handsteller (nur ohne Sicherheitsfunktion) Bild 6-1: Lage der außenliegenden Bedienelemente EB 5827-2...

  • Seite 34: Anzeige Mit Leds

    Î Darauf achten, dass keine Feuchtigkeit und keine Fremdkörper in das Antriebsinnere ge- langen können. LEDs unter dem frontseitigen Gehäusedeckel bei Ausführung 24 V LEDs (rot und gelb) LEDs unter dem frontseitigen Gehäusedeckel bei Ausführung 85 bis 264 V LEDs (rot und gelb) Bild 6-2: Position der LEDs EB 5827-2...

  • Seite 35: Wirkrichtungsschalter

    Angegebene Schutzart bei geöffnetem Gehäusedeckel nicht gegeben! Î Darauf achten, dass keine Feuchtigkeit und keine Fremdkörper in das Antriebsinnere ge- langen können. Wirkrichtungsschalter, Ausführung 24 V Wirkrichtungsschalter mit Schalterstellungen: Wirkrichtungsschalter, Ausführung 85 bis 264 V Wirkrichtungsschalter mit Schalterstellungen: Bild 6-3: Wirkrichtungsschalter EB 5827-2...
  • Seite 36 Durchgang A à AB geschlossen, B à AB geöffnet − Bei Dreiwegeverteilventil: Durchgang AB à A geöffnet, AB à B geschlossen Mischventil für Mischbetrieb für Verteilbetrieb Vorlauf Vorlauf Rücklauf Rücklauf Verteilventil für Mischbetrieb für Verteilbetrieb Vorlauf Vorlauf Rücklauf Rücklauf Bild 6-4: Prinzip Dreiwegemisch- und Dreiwegeverteilventil EB 5827-2...

  • Seite 37: Funktionsschalter

    Î Eingangssignal 0 bis 10 V oder 0 bis 20 mA Î Einstellungen des Eingangssignals in TROVIS-VIEW werden berücksichtigt. − Schalterstellung B: Î Eingangssignal 2 bis 10 V oder 4 bis 20 mA Î Einstellungen des Eingangssignals in TROVIS-VIEW bleiben unberücksichtigt. Funktionsschalter, Ausführung 24 V Funktionsschalter mit Schalterstellungen: Funktionsschalter, Ausführung 85 bis 264 V Funktionsschalter mit Schalterstellungen: Bild 6-5: Funktionsschalter EB 5827-2...

  • Seite 38: Stellachse Bei Geöffnetem Frontseitigen Gehäusedeckel

    Angegebene Schutzart bei geöffnetem Gehäusedeckel nicht gegeben! Î Darauf achten, dass keine Feuchtigkeit und keine Fremdkörper in das Antriebsinnere ge- langen können. 6.1.4 Stellachse bei geöffnetem frontseitigen Gehäusedeckel Stellachse Schaltfahne Schaltfahne beim Erreichen der Endlage (Betätigen des drehmomentabhängigen Endlagenschalters) Bild 6-6: Stellachse und Endlagenschalter EB 5827-2...

  • Seite 39: Inbetriebnahme Und Konfiguration

    LED erlischt. Î Initialisierung nicht bei laufendem Pro- Der Antrieb ist erst nach abgeschlossener In- zess und nur bei geschlossenen Absperr- itialisierung betriebsbereit. einrichtungen vornehmen. − Initialisierung Zeit in s Bild 7-1: Blinkmuster der roten LED bei laufender Initialisierung EB 5827-2...

  • Seite 40: Antrieb Konfigurieren

    Funktionsschalter bei Ausführung 85 bis 264 V Funktionsschalter mit Schalterstellungen: Bild 7-2: Funktionsschalter 7.2 Antrieb konfigurieren Die Konfiguration des Antriebs erfolgt mit der Software TROVIS‑VIEW (vgl. Anhang A). Der Antrieb wird hierfür mit seiner seriellen Schnittstelle mit dem PC verbunden (vgl. Kapitel „Aufbau und Wirkungsweise”). Î Einzelheiten zu Einstellung und Bedienung mit TROVIS-VIEW enthält u EB 6661. EB 5827-2...

  • Seite 41: Grenzkontakte Einstellen

    (untere Schaltnocke) Der Drehwinkel der Nockenscheiben ist be- Einsteller Grenzkontakt (obere Schaltnocke) grenzt, deshalb den oberen Einsteller (7.1) vorzugsweise für den oberen und den unte- ren Einsteller (7.2) für den unteren Hubbe- reich verwenden, vgl. Bild 7-3. Bild 7-3: Einsteller für Grenzkontakte EB 5827-2...
  • Seite 42 EB 5827-2...

  • Seite 43: Betrieb

    LED leuchtet weiß: LED leuchtet nicht entsprechenden LED (ein/aus) über die Zeit. Zeit in s Blinkmuster der gelben LED − Gerät ein Zeit in s − Stangenposition ist relativ Zeit in s − Blockierschutz läuft Zeit in s EB 5827-2...

  • Seite 44: Handverstellung

    Bei eingestecktem Speicherstift sind die LED-Blinkmuster nach Kap. 8.4 maßgebend. 8.3 Handverstellung Die Antriebsstange kann mechanisch oder elektrisch über die Software TROVIS-VIEW verfahren werden (vgl. u EB 6661). Bewegungsrichtung und Hub können an der Skala zur Hubanzeige abgelesen werden. Bild 8-1: Bewegung der Antriebsstange EB 5827-2...

  • Seite 45: Mechanische Handverstellung

    Die Handverstellung der Antriebsstange er- Î Spannungsführende Teile beim Betätigen folgt am Handsteller mit ca. 4 Umdrehungen der Handverstellung nicht berühren. pro mm (vgl. Bild 8‑2): 1. Frontseitigen Gehäusedeckel demontie- ren und 4-mm-Sechskant-Schraubendre- her in die rote Stellachse stecken. EB 5827-2...

  • Seite 46: Betrieb Mit Speicherstift

    So können Einstelldaten leicht von einem Ge- zurück in die Sicherheitsstellung. rät auf andere Geräte gleichen Typs und 4. Schraubendreher entfernen und frontsei- gleicher Version kopiert werden. tigen Gehäusedeckel vorsichtig wieder Mit der Datenlogging-Funktion können au- montieren. ßerdem die Betriebsdaten aufgezeichnet werden. EB 5827-2...
  • Seite 47 − Speicherstift hat Aktion beendet Zeit in s − Auslesen Speicherstift wird vorbereitet Zeit in s − Beschreiben des Speicherstifts wird vorbereitet Zeit in s − Datenlogging wird vorbereitet Zeit in s − Datenlogging läuft Zeit in s EB 5827-2...

  • Seite 48: Kopierfunktion

    8.4.1 Kopierfunktion Sobald die Daten vom Antrieb in den Speicherstift übertragen wurden, können sie auf ande- re Antriebe des Typs 5827 übertragen werden. Info Das Attribut „Es wird vollautomatisch in den Stift geschrieben“ wird nach der ersten Daten- übertragung automatisch in den Lesestatus zurückgesetzt.

  • Seite 49: Datenlogging

    Sobald sich das Blinkmuster an der gelben LED ändert, werden die Daten im Speicherstift abgelegt. 2. Das Datenlogging wird beendet, wenn der Speicherstift vom Antrieb getrennt wird. Info Eine Datenlogging-Datei kann im Trend-Viewer mit dem Befehl „Diagramm laden“ in TROVIS-VIEW geladen werden. EB 5827-2...

  • Seite 50: Kommandobetrieb

    − Antriebsstange einfahren − Antriebsstange ausfahren 8.5 Anzeigen in TROVIS-VIEW 8.5.1 Betriebswerte Info Im Ordner „Betriebswerte“ können keine Änderungen vorgenommen werden. Im Online-Betrieb werden im Ordner „Betriebswerte“ die aktuellen Betriebswerte angezeigt. Je nach Grundeinstellung wird unterhalb des Fensters „Betriebswerte” noch eine grafische Darstellung angezeigt. 8.5.2 Betriebszustände Im Ordner „Service\Betriebszustände” werden z. B. Störmeldungen angezeigt. Info Betriebszustände und Fehler werden auch über die LEDs angezeigt (vgl. Kap. 8.2) EB 5827-2...

  • Seite 51: Statusmeldungen

    Im Ordner „Service\Statusmeldungen” werden folgende Parameter zum Antrieb und Betrieb angezeigt. Gerät Firmwareversion Seriennummer Geräteinformation Fertigungsparameter Betrieb Betriebsstunden in h Betriebsstunden bei Übertemperatur in h Geräteinnentemperatur in °C Höchste Geräteinnentemperatur in °C Niedrigste Geräteinnentemperatur in °C Antriebswege Motorlaufzeit in h Anläufe Richtungswechsel Ventilwege Doppelhübe LEDs Gelb EB 5827-2...

  • Seite 52: Statistik

    Funktionsschalter Initialisierung Zähler Handeingriffe Handbetätigungen Zähler Speicherstift Kommando Antriebsstange einfahren Kommando Antriebsstange ausfahren Daten gelesen Daten geschrieben Daten geloggt Zähler Funktionen Grundeinstellung verändert Einstellungen verändert Handebene eingeschaltet Nullpunktabgleich gestartet Initialisierung gestartet Reset ausgelöst Werkseinstellung geladen Laufzeitmessung gestartet 8-10 EB 5827-2...

  • Seite 53: Störungen

    Störungen 9 Störungen Î Fehler erkennen und beheben, vgl. Tabelle 9‑1. Info Bei Störungen, die nicht in der Tabelle aufgeführt sind, After Sales Service von SAMSON kontaktieren. Tabelle 9-1: Fehlerbehebung Fehler Mögliche Ursache Abhilfe Antriebsstange bewegt sich Antrieb ist mechanisch blockiert. Î Anbau prüfen. nicht. Î Blockierung aufheben.

  • Seite 54: Störungsmeldung Durch Leds

    9.1 Störungsmeldung durch LEDs Blinkmuster rote LED − Fehler Endlagenschalter Zeit in s − Eingangssignalausfall Zeit in s − EEPROM-Fehler Zeit in s Blinkmuster gelbe LED − Speicherstift hat Plausibilitätsfehler Zeit in s − EEPROM-Fehler Speicherstift Zeit in s EB 5827-2...

  • Seite 55: Notfallmaßnahmen Durchführen

    9.2 Notfallmaßnahmen durchführen Wenn das Ventil mit einem Antrieb mit Sicherheitsfunktion kombiniert wurde, nimmt es bei Ausfall der Versorgungsspannung selbsttätig die gerätespezifische Sicherheitsstellung ein (vgl. Kapitel „Aufbau und Wirkungsweise“). Notfallmaßnahmen der Anlage obliegen dem Anlagenbetreiber. Tipp Notfallmaßnahmen im Fall einer Störung am Ventil sind in der zugehörigen Ventildokumen- tation beschrieben. EB 5827-2...
  • Seite 56 EB 5827-2...

  • Seite 57: Instandhaltung

    Die in diesem Kapitel beschriebenen Arbei- ten dürfen nur von Fachpersonal durchge- führt werden, das für die jeweilige Aufgabe entsprechend qualifiziert ist. Info Der elektrische Antrieb wurde von SAMSON vor Auslieferung geprüft. − Mit der Durchführung nicht beschriebener Instandhaltungs- und Reparaturarbeiten ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewähr-...
  • Seite 58 10-2 EB 5827-2...

  • Seite 59: Außerbetriebnahme

    Verbrennungsgefahr durch heiße oder kalte Bauteile und Rohrleitung! Ventilbauteile und Rohrleitung können im Be- trieb sehr heiß oder sehr kalt werden und bei Berührung zu Verbrennungen führen. Î Bauteile und Rohrleitungen abkühlen las- sen oder erwärmen. Î Schutzkleidung und Schutzhandschuhe tragen. EB 5827-2 11-1...
  • Seite 60 11-2 EB 5827-2...

  • Seite 61: Demontage

    5. Mutter (13, vgl. Bild 12‑1) lösen und Sicherheitsstellung Antriebsstange ausge- Säulenjoch (11, vgl. Bild 12‑1) mit An- fahren trieb vom Ventil nehmen. 1. Frontseitigen Gehäusedeckel öffnen. 6. Überwurfmutter (4, vgl. Bild 12‑1) lösen 2. Adern der Anschlussleitungen abklem- und Antrieb vom Säulenjoch (11, men und Anschlussleitungen entfernen. vgl. Bild 12‑1) nehmen. EB 5827-2 12-1...
  • Seite 62 5. Mutter (13, vgl. Bild 12‑1) lösen und Säulenjoch (11, vgl. Bild 12‑1) mit An- trieb vom Ventil nehmen. 6. Überwurfmutter (4, vgl. Bild 12‑1) lösen und Antrieb vom Säulenjoch (11, vgl. Bild 12‑1) nehmen. Ausführung mit Sicherheitsfunktion mit Sicherheitsstellung Antriebsstange einge- fahren Î Vgl. Vorgehensweise bei Ausführung oh- ne Sicherheitsfunktion. 12-2 EB 5827-2...
  • Seite 63 Demontage Kraftschlüssiger Anbau mit Überwurfmutter, z. B. an Ventil Typ 3222 Formschlüssiger Anbau mit Kupplung, z. B. mit Joch an Ventil der Baureihe V2001 Handsteller Antriebsstange mit Antriebskolben Überwurfmutter Joch Kupplung Mutter Bild 12-1: Verbindung Antrieb und Ventil EB 5827-2 12-3...
  • Seite 64 12-4 EB 5827-2...

  • Seite 65: Reparatur

    HINWEIS HINWEIS Beschädigung des Antriebs durch unsach- gemäße Instandsetzung und Reparatur! Î Keine Instandsetzungs- und Reparaturar- beiten durchführen. Î After Sales Service von SAMSON kon- taktieren. 13.1 Antrieb an SAMSON senden Defekte Antriebe können zur Untersuchung an SAMSON gesendet werden.
  • Seite 66 13-2 EB 5827-2...

  • Seite 67: Entsorgung

    Vorschriften beachten. Î Alte Bauteile, Schmiermittel und Gefah- renstoffe nicht dem Hausmüll zuführen. Info Auf Anfrage stellt SAMSON einen Recy- clingpass nach PAS 1049 für das Ge- rät zur Verfügung. Bitte wenden Sie sich unter Angabe Ihrer Firmenanschrift an aftersalesservice@samsongroup.com.
  • Seite 68 14-2 EB 5827-2...

  • Seite 69: Zertifikate

    Zertifikate 15 Zertifikate Die nachfolgenden Zertifikate stehen auf den nächsten Seiten zur Verfügung: − EU Konformitätserklärung − TR‑CU‑Zertifikat − Einbauerklärung Die abgedruckten Zertifikate entsprechen dem Stand bei Drucklegung. Die jeweils aktuellsten Zertifikate liegen im Internet unter dem Produkt ab: u www.samsongroup.com > Produkte & Anwendungen > Produktselektor > Antriebe > 5827 EB 5827-2 15-1...
  • Seite 70 Zertifikate EU Konformitätserklärung 15-2 EB 5827-2...
  • Seite 71 SAMSON, 5824, 5825, 5827. "SAMSON AKTIENGESELLSCHAFT". Weismuellerstrasse 3, 60314 Frankfurt am Main, 3, 60314 Frankfurt am Main, ("SAMSON AKTIENGESELLSCHAFT ; ul. Spacerowa 30, 57-402 Nowa Ruda, ("Framo Morat Polska Sp. z o.o."), : 8501 10 930 0. " "...
  • Seite 72 Emission standard for residential, commercial and light-industrial environments" IEC 61010-1:2010 "Safety requirements for electrical equipment for measurement, control, and laboratory use. Part 1: General requirements" EN 61326-1:2013 "Electrical equipment for measurement, control and laboratory use. EMC requirements. Part 1: General requirements" 15-4 EB 5827-2...
  • Seite 73 Für folgendes Produkt: Stellantrieb Typ 5827 Wir, die SAMSON AG, erklären, dass der elektrische Stellantrieb Typ 5827 eine unvollstän- dige Maschine im Sinne der Maschinenrichtlinie 2006/42/EG ist und die sicherheitstechni- schen Anforderungen nach Anhang I Artikel 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.2.3, 1.2.5, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8.2, 1.3.9, 1.4.1, 1.5.3, 1.5.4 und 1.5.8 der Richtlinie ein-...
  • Seite 74 15-6 EB 5827-2...

  • Seite 75: Anhang A (Konfigurationshinweise)

    Der Eingangssignalbereich kann angepasst werden, um durch Parallelschalten von zwei oder mehr Antrieben eine Anlagenbetriebskennlinie zu realisieren (Split-Range-Betrieb) Beispiel: Um ein großes Stellverhältnis regeln zu können, fördern zwei Ventile in eine ge- meinsame Rohrleitung. Bei einem Eingangssignal von 0 bis 5 V öffnet zunächst ein Ventil, bei weiter steigendem Eingangssignal (5 bis 10 V) öffnet auch das zweite Ventil, wobei das erste Ventil geöffnet bleibt. Das Schließen beider Ventile erfolgt in umgekehrter Reihenfolge. EB 5827-2 16-1...

  • Seite 76: Stellungsmeldesignal

    0,5 V oder 1 mA eingestellt ist. Zeit in s Wenn die Funktion Eingangssignalausfall erkennen aktiv ist, wird das Verhalten des An- triebs bei Eingangssignalausfall durch den Parameter 'Stellwert bei Eingangssignalausfall' festgelegt. − 'Stellwert bei Eingangssignalausfall' = intern Die Antriebsstange fährt bei einem Eingangssignalausfall in die im Parameter 'Interner Stellwert' definierte Position. − 'Stellwert bei Eingangssignalausfall' = letzte Position Die Antriebsstange verbleibt bei einem Eingangssignalausfall in der zuletzt angefahrenen Position. 16-2 EB 5827-2...

  • Seite 77: Endlagenführung

    Bei aktiver Endlagenführung fährt die Antriebsstange vorzeitig in die jeweilige Endlage: − 'Endlagenführung Grenzwertunterschreitung' Wenn das Eingangssignal den unter 'Endlagenführung Grenzwertunterschreitung' einge- stellten Wert erreicht, fährt die Antriebsstange in die Position 0 %. − 'Endlagenführung Grenzwertüberschreitung' Wenn das Eingangssignal den unter 'Endlagenführung Grenzwertüberschreitung' einge- stellten Wert erreicht, fährt die Antriebsstange in die Position 100 %. Info Mit der Einstellung 0 % (Endlagenführung Grenzwertunterschreitung) oder 100 % (Endlagen- führung Grenzwertüberschreitung) ist die Endlagenführung deaktiviert. Einstellungen\Antrieb\Funktionen Funktionen Einstellbereich Endlagenführung Grenzwertunterschreitung 1,0 % 0.0 bis 49.9 % Endlagenführung Grenzwertüberschreitung 97,0 % 50.0 bis 100.0 % EB 5827-2 16-3...

  • Seite 78: Blockade

    Die Hubverstellung kann absolut oder relativ erfolgen. Die Art der Hubverstellung hat Aus- wirkungen auf das Regelverhalten. − Absolute Hubverstellung: Bei absoluter Hubverstellung fährt die Antriebsstange auf die von dem Eingangssignal vorgegebene Antriebsstangenposition. Damit dies möglich ist, erfolgt bei jeder Inbetrieb- 16-4 EB 5827-2...

  • Seite 79: Pausenzeit Während Endlagenführung

    Schaltdifferenz in die Endlage nachgeführt. Die Pau- senzeit definiert die Dauer zwischen den Schritten. Wenn der Wert 0 ist, ist die Taktung ab- geschaltet. Einstellungen\Antrieb\Funktionen Funktion Einstellbereich Pausenzeit während Endlagenführung 0 s 0 bis 99 s Info Die weitere Beschreibung bezieht sich auf den Betrieb mit absoluter Hubverstellung, sofern keine anderen Angaben gemacht werden. EB 5827-2 16-5...

  • Seite 80: Geschwindigkeit

    Schaltbereich bewirkt eine minimale Änderung der Ventilstellung. Einstellungen\Antrieb\Hub Funktion Einstellbereich Totzone (Schaltbereich) 2.0 % 0.5 bis 5.0 % 16.5.6 Kennlinie Die Kennlinie beschreibt das Übertragungsverhalten zwischen dem Eingangssignal und der Position der Antriebsstange. Die Einstellungen zur Kennlinie werden im Ordner „Einstellungen\Antrieb\Kennlinie” vorge- nommen: 16-6 EB 5827-2...
  • Seite 81 − Gleichprozentig Der Hub folgt exponentiell dem Eingangssignal. X in % Eingangssignal Y in % − Gleichprozentig invers Der Hub folgt exponentiell invers dem Eingangssignal. X in % Eingangssignal − Benutzerdefiniert Ausgehend von der zuvor eingestellten Kennlinie kann eine neue Kennlinie über 11 Punkte definiert werden. EB 5827-2 16-7...

  • Seite 82: Inbetriebnahme

    Î Vorher die gewünschte, auf die Spanne des Stellungsmeldesignals bezogene Stellungs- meldung eingeben (normierte Stellungsmeldung). − Fehlermeldung ausgeben − gelbe LED schalten − rote LED schalten 16.5.8.2 Funktionen Reset auslösen Das Gerät wird neu gestartet. Werkseinstellung im Antrieb laden Die Konfiguration wird auf die Werkseinstellung zurückgesetzt. 16-8 EB 5827-2...
  • Seite 83 Laufzeit übernommen und der Antrieb ist betriebsbereit. Die An- triebsstange wird in die durch das Eingangssignal vorgegebene Position gefahren. Laufzeitmessung starten Messung der Zeit, die benötigt wird, um von einer Endlage in die andere zu fahren. EB 5827-2 16-9...
  • Seite 84 16-10 EB 5827-2...

  • Seite 85: Zubehör

    Best.-Nr. 1400-7698 USB-RS232-Adapter Best.-Nr. 8812-2001 RS232 Software TROVIS-VIEW (kostenfrei) u www.samsongroup.com > Service & Support > Downloads > TROVIS-VIEW Für den formschlüssigen Anbau an Ventile ohne Rückstellfeder  1) Joch für Typ Ventile der Baureihe V2001 Best.-Nr. 1400-7414 mit Antrieb Typ 5827‑x3x EB 5827-2 17-1...

  • Seite 86: Service

    Der After Sales Service ist über die E-Mail-Adresse u aftersalesservice@samsongroup.com erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter u www.samsongroup.com oder in einem SAMSON-Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol-...

  • Seite 87: Konfigurationsliste Und Kundenspezifische Daten

    Interner Stellwert 0.0 % 0.0 bis 100.0 % Endlagenführung 1.0 % 0.0 bis 49.9 % Grenzwertunterschreitung Endlagenführung 97.0 % 50.0 bis 100.0 % Grenzwertüberschreitung Blockierschutz Nein Nein/Ja Eingeschränkter Hubbereich 100.0 % 30.0 bis 100.0 % Hubverstellung Absolut Absolut/Relativ Langsam/Normal/ Geschwindigkeit Normal Schnell Totzone (Schaltbereich) 2.0 % 0.5 bis 5.0 % Linear, Gleichprozentig, Kennlinientyp Linear Gleichprozentig invers, Benutzerdefiniert EB 5827-2 17-3...
  • Seite 88 17-4 EB 5827-2...
  • Seite 92 EB 5827-2 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
