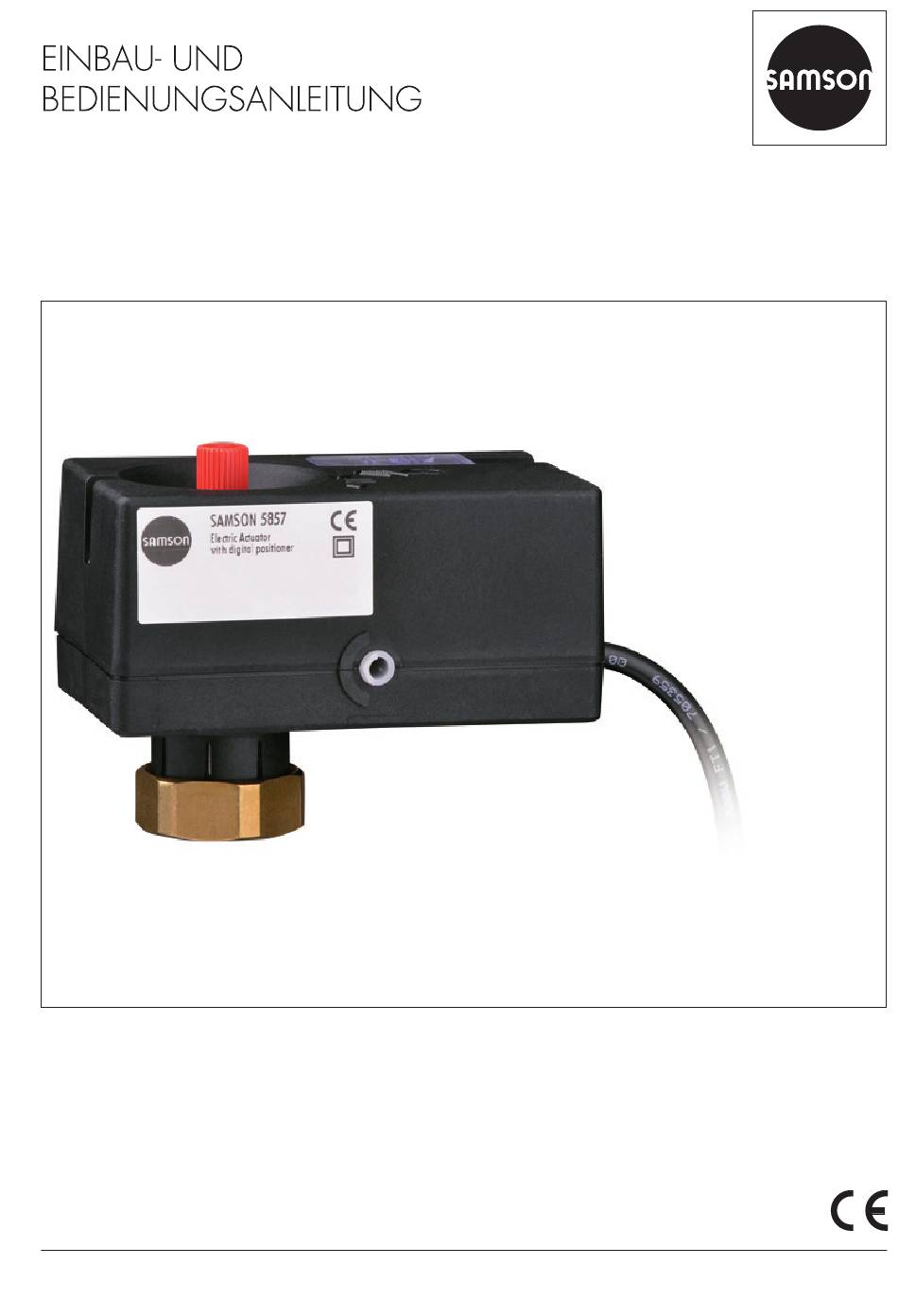

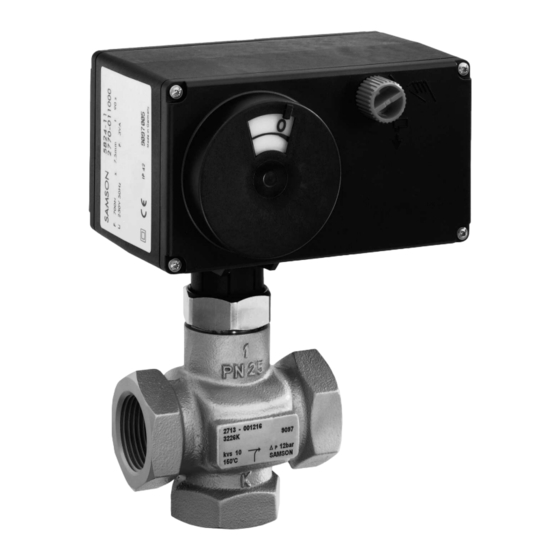

- Seite 1 EB 5857 Originalanleitung Elektrischer Antrieb Typ 5857 Dreipunkt-Ausführung · Ausführung mit digitalem Stellungsregler Firmwareversion 1.04 Ausgabe September 2018...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...
-
Seite 3: Inhaltsverzeichnis
Stellventil in die Rohrleitung einbauen ............5-1 Elektrischer Anschluss ..................5-3 5.5.1 Dreipunkt-Ausführung .................5-3 5.5.2 Ausführung mit digitalem Stellungsregler ............5-3 Bedienung ....................6-1 Geräteübersicht und Bedienelemente ............6-1 6.1.1 Dreipunkt-Ausführung .................6-1 6.1.2 Ausführung mit Stellungsregler ..............6-2 6.1.2.1 Anzeige mit LEDs ..................6-3 6.1.2.2 Wirkrichtungsschalter ..................6-3 6.1.2.3 Initialisierungstaster ..................6-4 EB 5857... - Seite 4 8.5.4 Statistik ....................8-12 Störungen ....................9-1 Störungsmeldung durch LEDs ...............9-1 Notfallmaßnahmen durchführen ..............9-2 Instandhaltung ..................10-1 Außerbetriebnahme .................11-1 Demontage ....................12-1 Reparatur ....................13-1 13.1 Antrieb an SAMSON senden ..............13-1 Entsorgung....................14-1 Zertifikate ....................15-1 Anhang A (Konfigurationshinweise) ............16-1 16.1 Eingangssignal ..................16-1 16.1.1 Split-Range-Betrieb ...................16-1 16.2 Stellungsmeldesignal .................16-2 16.3...
- Seite 5 Pausenzeit während Endlagenführung ............16-7 16.5.4 Geschwindigkeit ..................16-7 16.5.5 Totzone (Schaltbereich) ................16-8 16.5.6 Kennlinie ....................16-8 16.5.7 Inbetriebnahme ..................16-10 16.5.8 Funktionen (Service) ................16-10 16.5.8.1 Handebene ....................16-10 16.5.8.2 Funktionen ....................16-10 Anhang B ....................17-1 17.1 Zubehör ....................17-1 17.2 Service .....................17-2 17.3 Konfigurationsliste und kundenspezifische Daten .........17-3 EB 5857...
-
Seite 7: Sicherheitshinweise Und Schutzmaßnahmen
Falls der Betreiber den Antrieb in anderen Anwendungen oder Umgebungen einsetzen möchte, muss er hierfür Rücksprache mit SAMSON halten. SAMSON haftet nicht für Schäden, die aus Nichtbeachtung der bestimmungsgemäßen Ver- wendung resultieren sowie für Schäden, die durch äußere Kräfte oder andere äußere Einwir- kungen entstehen. - Seite 8 Der Anwender muss mit der vorliegenden Einbau- und Bedienungsanleitung vertraut sein und sich an die darin aufgeführten Gefahrenhinweise, Warnhinweise und Hinweise halten. Darüber hinaus muss der Anwender mit den geltenden Vorschriften bezüglich Arbeitssicher- heit und Unfallverhütung vertraut sein und diese einhalten. EB 5857...
- Seite 9 Î Bei Anschluss, Instandhaltung und Reparatur die einschlägigen Sicherheitsvorschriften beachten. Mitgeltende Dokumente Folgende Dokumente gelten in Ergänzung zu dieser Einbau- und Bedienungsanleitung: − Einbau- und Bedienungsanleitung des Ventils, an das der elektrische Antrieb angebaut wurde, z. B. für SAMSON‑Ventile: u EB 5866 für Durchgangsventil Typ 3222 u EB 5867 für Durchgangsventil Typ 3222 N u EB 3135‑1 für druckunabhängiges Regelventil Typ 2488 u EB 3136 für druckunabhängiges Regelventil Typ 2488 N u EB 5861 für Dreiwegeventil Typ 3260 u EB 5863 für Dreiwegeventil Typ 3226 EB 5857...
- Seite 10 Bei freiliegenden beweglichen Teile, die beim Hineingreifen zu Quetschungen führen können. Î Im Betrieb nicht ins Joch greifen. Î Bei Arbeiten am Stellventil Versorgungsspannung abschalten und gegen Wieder- einschalten sichern. Î Lauf der Antriebs- oder Kegelstange nicht durch Einklemmen von Gegenständen behindern. EB 5857...
- Seite 11 Zu fest angezogene Bauteile unterliegen übermäßigem Verschleiß. Î Anzugsmomente einhalten. Beschädigung des elektrischen Antriebs durch unzulässiges „Überdrehen“! Die Antriebsstange der elektrischen Antriebe kann manuell verstellt werden. Î Antriebsstange maximal bis in die obere oder untere Endlage fahren. EB 5857...
- Seite 12 EB 5857...
-
Seite 13: Kennzeichnungen Am Gerät
Kennzeichnungen am Gerät 2 Kennzeichnungen am Gerät 2.1 Typenschild Dreipunkt-Ausführung SAMSON 5857 Electric Actuator F: 3 Var.-ID Var.-ID Seriennummer Serial-No. Made in Germany Antriebskraft Nennhub Stellzeit bei Nennhub Versorgungsspannung Ausführung mit digitalem Stellungsregler Netzfrequenz Leistungsaufnahme SAMSON 5857 Eingangssignal Electric Actuator... -
Seite 14: Firmwareversionen
Kennzeichnungen am Gerät 2.2 Firmwareversionen Änderung der Firmware gegenüber Vorgängerversion 1) 1.00 bis 1.04 interne Änderungen nur bei Ausführung mit digitalem Stellungsregler EB 5857... -
Seite 15: Aufbau Und Wirkungsweise
öffnet das Ventil, indem die Ke- gelstange (6) durch die Rückstellfeder dieser Bewegung folgt. Bei Erreichen der Endlagen oder bei Über- lastung wird der Motor durch drehmoment- abhängige Endlagenschalter abgeschaltet. Hub- und Bewegungsrichtung sind an der seitlichen Hubanzeige (5) ablesbar. EB 5857... - Seite 16 Aufbau und Wirkungsweise Antrieb 1.1 Kabel Handsteller Antriebsstange Überwurfmutter Hubanzeige Kegelstange Ventilfeder Abdeckung (serielle Schnittstelle, Wirkrichtungsschalter, Initialisierungstaster und LEDs) 1) nur bei Ausführung mit digitalem Stellungsregler Bild 3-1: Ventil mit Antrieb EB 5857...
-
Seite 17: Kommunikation
Stellungsreglers und die Visuali- (vgl. Bild 3‑2). sierung der Prozessparameter im Online-Be- trieb. Info TROVIS-VIEW ist eine kostenlose Software, die auf der SAMSON-Internetseite unter www.samsongroup.com > Service & Sup- port > Downloads > TROVIS-VIEW herunter- geladen werden kann. Weitere Informationen zu TROVIS-VIEW (z. -
Seite 18: Technische Daten
Aufbau und Wirkungsweise 3.2 Technische Daten Tabelle 3-1: Technische Daten · Typ 5857 Antrieb Typ 5857 Ausführung Dreipunkt mit digitalem Stellungsregler Anschluss an Ventil kraftschlüssig Nennhub 6 mm Stellzeit bei Nennhub 20 s 30/20 /10 s 1) Stellgeschwindigkeit 0,3 mm/s 0,2/0,3 /0,55 mm/s 1) Antriebskraft 300 N 230 V (±10 %), 50 Hz Versorgungsspannung 24 V (±10 %), 50 Hz, 60 Hz und DC... -
Seite 19: Maße In Mm
Aufbau und Wirkungsweise 3.3 Maße in mm Ø12 Dreipunkt-Ausführung Ausführung mit digitalem Stellungsregler eL: Antriebsstange einfahrend aL: Antriebsstange ausfahrend Bild 3-3: Maße in mm EB 5857... - Seite 20 EB 5857...
-
Seite 21: Lieferung Und Innerbetrieblicher Transport
Transportschäden an SAMSON SAMSON halten. und Transportunternehmen (vgl. Liefer- schein) melden. Info 4.2 Antrieb auspacken SAMSON empfiehlt, bei längerer Lagerung den elektrischen Antrieb und die Lagerbe- dingungen regelmäßig zu prüfen. Info Verpackung erst direkt vor der Montage und Inbetriebnahme entfernen. - Seite 22 EB 5857...
-
Seite 23: Montage
2. Antrieb auf den Ventilanschluss setzen 0...90° und mit Überwurfmutter (4) verschrau- ben. Anzugsmoment 20 Nm 5.4 Stellventil in die Rohrlei- tung einbauen Î Ventil nach Angabe in der Einbau- und Bedienungsanleitung des Ventils in die Rohrleitung einbauen. Bild 5-1: Einbaulage EB 5857... - Seite 24 Montage 2 Handsteller 3 Antriebsstange 4 Überwurfmutter Bild 5-2: Stellventil mit Typ 5857 EB 5857...
-
Seite 25: Elektrischer Anschluss
Fehlfunktion durch falsche Entstörglieder! Die Kapazitäten der Entstörkondensatoren in der Ausgangsschaltung angeschlossener Regler dürfen einen Wert von 2,5 nF nicht überschreiten, um eine störungsfreie Funktion des Antriebs zu gewährleisten. Î Keine Regler einsetzen, die Entstörkon- densatoren mit größeren Kapazitätswer- ten aufweisen. EB 5857... - Seite 26 Leitung Antrieb Anschluss ws (weiß) br (braun) Regler – (al) gn (grün) Regler + (el) Antrieb orange gelb schwarz braun grün eL Antriebsstange einfahrend aL Antriebsstange ausfahrend Bild 5-3: Elektrischer Anschluss · Bild 5-4: Elektrischer Anschluss · Dreipunkt-Ausführung Ausführung mit Stellungsregler EB 5857...
-
Seite 27: Bedienung
Bedienung 6 Bedienung 6.1 Geräteübersicht und Bedienelemente 6.1.1 Dreipunkt-Ausführung Handsteller Bild 6-1: Bedienelemente · Dreipunkt-Ausführung EB 5857... -
Seite 28: Ausführung Mit Stellungsregler
Bedienung 6.1.2 Ausführung mit Stellungsregler Handsteller Schalterstellung A („vorne“): Position der LEDs Wirkrichtung steigend/steigend (rot/gelb) Schalterstellung B („hinten“): Serielle Schnittstelle Wirkrichtung steigend/fallend Wirkrichtungsschalter mit Schalterstellungen A und B Initialisierungstaster Bild 6-2: Bedienelemente · Ausführung mit Stellungsregler EB 5857... -
Seite 29: Anzeige Mit Leds
Durchgang A à AB geschlossen, B à AB geöffnet − Bei Dreiwegeverteilventil: Durchgang AB à A geöffnet, AB à B geschlossen Mischventil für Mischbetrieb für Verteilbetrieb Vorlauf Vorlauf Rücklauf Rücklauf Verteilventil für Mischbetrieb für Verteilbetrieb Vorlauf Vorlauf Rücklauf Rücklauf Bild 6-3: Prinzip Dreiwegemisch- und Dreiwegeverteilventil EB 5857... -
Seite 30: Initialisierungstaster
Bedienung 6.1.2.3 Initialisierungstaster Um eine korrekte Stellungsmeldung zu erhalten, muss ein Initialisierungslauf durchgeführt werden. Nach Veränderungen am Gerät ist dies ebenfalls erforderlich. Über den Initialisierungstaster wird eine Initialisierung manuell gestartet, vgl. Bild 6‑2 und Kapitel „Inbetriebnahme und Konfiguration”. EB 5857... -
Seite 31: Inbetriebnahme Und Konfiguration
LED erlischt. über die Software TROVIS-VIEW erfolgen. Der Antrieb ist erst nach abgeschlossener In- itialisierung betriebsbereit. HINWEIS Störung des Prozessablaufs durch Verfah- ren der Antriebsstange! Î Initialisierung nicht bei laufendem Pro- zess und nur bei geschlossenen Absperr- einrichtungen vornehmen. EB 5857... -
Seite 32: Antrieb Mit Stellungsregler Konfigurieren
Zeit in s Bild 7-2: Blinkmuster der roten LED während des Initialisierungslaufs 7.3 Antrieb mit Stellungsregler konfigurieren Die Konfiguration des Antriebs erfolgt mit der Software TROVIS‑VIEW (vgl. Anhang A). Der Antrieb wird hierfür mit seiner seriellen Schnittstelle mit dem PC verbunden (vgl. Kapitel „Aufbau und Wirkungsweise”). Î Einzelheiten zu Einstellung und Bedienung mit TROVIS-VIEW enthält u EB 6661. EB 5857... -
Seite 33: Betrieb
Ansteuern der Anschlüsse eL Dargestellt wird der Zustand der entspre- und aL in die jeweilige Richtung bewegt (vgl. chenden LED (ein/aus) über die Zeit. Bild 8‑1). Bild 8-1: Bewegung der Antriebsstange 8.2 Ausführung mit mit Stel- lungsregler Der Hub der Antriebsstange folgt direkt dem Eingangssignal. EB 5857... - Seite 34 Betrieb Blinkmuster der gelben LED Gerät ein, Kommunikation läuft: Zeit in s Stangenposition ist relativ: Zeit in s Blockierschutz läuft: Zeit in s Blockadebeseitigung läuft: Zeit in s Blinkmuster der roten LED Gerät läuft nach Reset an oder Fehler Endlagenschalter oder Taster ist gedrückt: Zeit in s Eingangssignalausfall erkannt: Zeit in s EB 5857...
- Seite 35 Betrieb Blockade: Zeit [s] EEPROM-Fehler: Zeit in s Nullpunktabgleich läuft: Zeit in s Laufzeitmessung läuft: Zeit in s Initialisierung läuft: Zeit in s Info Bei eingestecktem Speicherstift sind die LED-Blinkmuster nach Kap. 8.4 maßgebend. EB 5857...
-
Seite 36: Handbetrieb
Wenn der Handsteller bei der Ausführung mit Stellungsregler im laufenden Betrieb betätigt wird, wird die Stellungsregelung beeinflusst, sodass Nullpunkt und Stellungsmeldung nicht mehr mit den abgeglichenen Werten übereinstimmen. Es ist dann ein erneuter Nullpunktab- gleich, ein erneuter Initialisierungslauf oder eine erneute Laufzeitmessung erforderlich. EB 5857... - Seite 37 Betrieb HINWEIS Beschädigung des Antriebs durch unzulässiges „Überdrehen“! Î Antriebsstange maximal bis zum Hubendwert ein- oder ausfahren. EB 5857...
-
Seite 38: Betrieb Mit Speicherstift
Schreib-/Lesestatus des Speicherstifts die Datenübertragung in den Speicherstift. LED-Blinkmuster für Speicherstift Aktionen und Fehler des Speicherstifts werden an der gelben LED des Antriebs angezeigt. Speicherstift hat Aktion beendet: Zeit in s Auslesen des Speicherstifts wird vorbereitet: Zeit in s Beschreiben des Speicherstifts wird vorbereitet: Zeit in s EB 5857... - Seite 39 Betrieb Datenlogging wird vorbereitet: Zeit in s Datenlogging läuft: Zeit in s Speicherstift hat Plausibilitätsfehler: Zeit in s Speicherstift hat EEPROM-Fehler: Zeit in s Daten zwischen Antrieb und Speicherstift übertragen Der Speicherstift wird nach Bild 8‑3 an den Antrieb angeschlossen. Die Vorgehensweise zum Übertragen von Daten ist in der TROVIS-VIEW-Bedienungsanleitung u EB 6661 beschrie- ben. EB 5857...
-
Seite 40: Kopierfunktion
8.4.1 Kopierfunktion Sobald die Daten vom Antrieb in den Speicherstift übertragen wurden, können sie auf ande- re Antriebe des Typs 5857 übertragen werden. Info Das Attribut „Das Gerät schreibt automatisch in den Speicherstift” wird nach der ersten Da- tenübertragung automatisch in den Lesestatus zurückgesetzt. -
Seite 41: Datenlogging
Die gelbe LED am Antrieb signalisiert, dass das Datenlogging vorbereitet wird: Zeit in s Sobald sich das Blinkmuster an der gelben LED ändert, werden die Daten im Speicherstift abgelegt. Zeit in s 2. Das Datenlogging wird beendet, wenn der Speicherstift vom Antrieb getrennt wird. EB 5857... -
Seite 42: Kommandobetrieb
− Antriebsstange ausfahren 8.5 Anzeigen in TROVIS-VIEW 8.5.1 Betriebswerte Info Im Ordner „Betriebswerte“ können keine Änderungen vorgenommen werden. Im Online-Betrieb werden im Ordner „Betriebswerte“ die aktuellen Betriebswerte angezeigt. Je nach Grundeinstellung wird unterhalb des Fensters Betriebswerte noch eine grafische Dar- stellung angezeigt. 8-10 EB 5857... -
Seite 43: Betriebszustände
Im Ordner Service\Statusmeldungen werden folgende Parameter zum Antrieb und Betrieb angezeigt. Gerät Firmwareversion Seriennummer Geräteinformation Fertigungsparameter Betrieb Betriebsstunden in h Betriebsstunden bei Übertemperatur in h Geräteinnentemperatur in °C Höchste Geräteinnentemperatur in °C Niedrigste Geräteinnentemperatur in °C Antriebswege Motorlaufzeit in h Anläufe Richtungswechsel Ventilwege Doppelhübe LEDs Gelb EB 5857 8-11... -
Seite 44: Statistik
Wirkrichtungsschalter Initialisierungstaster Zähler Handeingriffe Handbetätigungen Zähler Speicherstift Kommando Antriebsstange einfahren Kommando Antriebsstange ausfahren Daten gelesen Daten geschrieben Daten geloggt Zähler Funktionen Grundeinstellung verändert Einstellungen verändert Handebene eingeschaltet Nullpunktabgleich gestartet Initialisierung gestartet Reset ausgelöst Werkseinstellung geladen Laufzeitmessung gestartet 8-12 EB 5857... -
Seite 45: Störungen
Störungen 9 Störungen Î Fehler erkennen und beheben, vgl. Tabelle 9‑1. Info Bei Störungen, die nicht in der Tabelle aufgeführt sind, After Sales Service von SAMSON kontaktieren. Tabelle 9-1: Fehlerbehebung Fehler Mögliche Ursache Abhilfe Antriebsstange bewegt sich Antrieb ist mechanisch blockiert. Î Anbau prüfen. nicht. Î Blockierung aufheben. -
Seite 46: Notfallmaßnahmen Durchführen
Zeit in s Gelbe LED Speicherstift hat Plausibilitätsfehler: Zeit in s Speicherstift hat EEPROM-Fehler: Zeit in s 9.2 Notfallmaßnahmen durchführen Notfallmaßnahmen der Anlage obliegen dem Anlagenbetreiber. Tipp Notfallmaßnahmen im Fall einer Störung am Ventil sind in der zugehörigen Ventildokumen- tation beschrieben. EB 5857... -
Seite 47: Instandhaltung
Instandhaltung 10 Instandhaltung Info Der elektrische Antrieb wurde von SAMSON vor Auslieferung geprüft. − Mit der Durchführung nicht beschriebener Instandhaltungs- und Reparaturarbeiten ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewähr- leistung. Der Antrieb ist wartungsfrei. EB 5857... - Seite 48 10-2 EB 5857...
-
Seite 49: Außerbetriebnahme
Verbrennungsgefahr durch heiße oder kalte Bauteile und Rohrleitung! Ventilbauteile und Rohrleitung können im Be- trieb sehr heiß oder sehr kalt werden und bei Berührung zu Verbrennungen führen. Î Bauteile und Rohrleitungen abkühlen las- sen oder erwärmen. Î Schutzkleidung und Schutzhandschuhe tragen. EB 5857 11-1... - Seite 50 11-2 EB 5857...
-
Seite 51: Demontage
Anlagenteile und Ventil drucklos ma- chen. Î Medium aus betroffenen Anlagenteilen entfernen. Î Empfohlene Schutzausrüstung tragen (vgl. Ventildokumentation). 1. Adern der Anschlussleitungen abklem- men. 2. Antriebsstange mit Handsteller einfahren, vgl. Kapitel „Betrieb“. 3. Überwurfmutter lösen und Antrieb vom Ventilanschluss nehmen. EB 5857 12-1... - Seite 52 12-2 EB 5857...
-
Seite 53: Reparatur
HINWEIS HINWEIS Beschädigung des Antriebs durch unsach- gemäße Instandsetzung und Reparatur! Î Keine Instandsetzungs- und Reparaturar- beiten durchführen. Î After Sales Service von SAMSON kon- taktieren. 13.1 Antrieb an SAMSON senden Defekte Antriebe können zur Untersuchung an SAMSON gesendet werden. - Seite 54 13-2 EB 5857...
-
Seite 55: Entsorgung
Entsorgung 14 Entsorgung SAMSON ist in Deutschland re- gistrierter Hersteller bei der stif- tung elektro-altgeräte register (stiftung ear), WEEE-Reg.-Nr.: DE 62194439 Î Bei der Entsorgung lokale, nationale und internationale Vorschriften beachten. Î Alte Bauteile, Schmiermittel und Gefah- renstoffe nicht dem Hausmüll zuführen. - Seite 56 14-2 EB 5857...
-
Seite 57: Zertifikate
Zertifikate 15 Zertifikate Die nachfolgenden Zertifikate stehen auf den nächsten Seiten zur Verfügung: − EU Konformitätserklärung Die abgedruckten Zertifikate entsprechen dem Stand bei Drucklegung. Die jeweils aktuellsten Zertifikate liegen im Internet unter dem jeweiligen Produkt ab: u www.samsongroup.com > Produkte & Anwendungen > Produktselektor > Antriebe > 5857 EB 5857 15-1... - Seite 58 Zertifikate EU Konformitätserklärung 15-2 EB 5857...
-
Seite 59: Anhang A (Konfigurationshinweise)
Der Eingangssignalbereich kann angepasst werden, um durch Parallelschalten von zwei oder mehr Antrieben eine Anlagenbetriebskennlinie zu realisieren (Split-Range-Betrieb) Beispiel: Um ein großes Stellverhältnis regeln zu können, fördern zwei Ventile in eine ge- meinsame Rohrleitung. Bei einem Eingangssignal von 0 bis 5 V öffnet zunächst ein Ventil, bei weiter steigendem Eingangssignal (5 bis 10 V) öffnet auch das zweite Ventil, wobei das erste Ventil geöffnet bleibt. Das Schließen beider Ventile erfolgt in umgekehrter Reihenfolge. EB 5857 16-1... -
Seite 60: Stellungsmeldesignal
Eingangssignalausfall durch den Parameter der Funktion 'Stellwert bei Eingangssi- gnalausfall' festgelegt. − 'Stellwert bei Eingangssignalausfall' = intern Die Antriebsstange fährt bei einem Eingangssignalausfall in die im Parameter Interner Stellwert definierte Stellung. − 'Stellwert bei Eingangssignalausfall' = letzte Position 16-2 EB 5857... -
Seite 61: Endlagenführung
Wenn das Eingangssignal den unter 'Endlagenführung Grenzwertüberschreitung' einge- stellten Wert erreicht, fährt die Antriebsstange in die Position 100 %. Info Mit der Einstellung 0 % (Endlagenführung Stange ausgefahren) oder 100 % (Endlagenfüh- rung Stange eingefahren) ist die Endlagenführung deaktiviert. Einstellungen\Antrieb\Funktionen Funktionen Einstellbereich Endlagenführung Stange ausgefahren 1,0 % 0.0 bis 49.9 % Endlagenführung Stange eingefahren 97,0 % 50.0 bis 100.0 % EB 5857 16-3... -
Seite 62: Blockade
Einstellbereich Blockadeerkennung nein nein, ja 16.4.2 Blockadebeseitigung Bei aktiver Funktion Blockadebeseitigung fährt die Antriebsstange mit der eingestellten Stell- geschwindigkeit dreimal hintereinander 1 mm auf und dann wieder zu. Die Aktion wird an der gelben LED angezeigt (nur bei aktiver Blockadeerkennung): Zeit in s Einstellungen\Antrieb\Blockade Funktion Einstellbereich Blockadebeseitigung nein nein, ja 16-4 EB 5857... -
Seite 63: Blockade Melden
Der Blockierschutz verhindert, dass sich das Ventil festsetzt. Wenn sich die Antriebsstange in der Position 0 % befindet, wird sie alle 24 Stunden nach ihrer letzten Bewegung minimal auf‑ und wieder zugefahren. Die durch den Blockierschutz veranlasste Bewegung der Antriebsstange wird an der gelben LED angezeigt: Zeit [s] Einstellungen\Antrieb\Blockade Funktion Einstellbereich Blockierschutz nein nain, ja EB 5857 16-5... -
Seite 64: Hub
Ausfall unbekannt, als Startwert wird das Eingangssignal zugeordnet. Als Stellungsmeldung werden 12 V ausgegeben. Erreicht die Antriebsstange die Endlage „Stange ausgefahren“ und ist das Eingangssignal gleichzeitig bei 0 %, ist ab diesem Zeitpunkt die Antriebsstangenposition wieder bekannt. Einstellungen\Antrieb\Hub Funktion Einstellbereich Eingeschränkter Hubbereich 100.0 % 30.0 bis 100.0 % Tipp Im Regelbetrieb sollte der Stellungsregler mit absoluter Hubverstellung (Werkseinstellung) be- trieben werden. 16-6 EB 5857... -
Seite 65: Pausenzeit Während Endlagenführung
Info Aus dem Hub und der Stellgeschwindigkeit ergibt sich die Stellzeit. Die Stellzeit ist die Zeit, welche die Antriebsstange benötigt, um den eingestellten Hub zu durchfahren. Hub in mm Es gilt: Stelllzeit in s Stellgeschwindigkeit in mm/s EB 5857 16-7... -
Seite 66: Totzone (Schaltbereich)
Schaltbereich bewirkt eine minimale Änderung der Ventilstellung. Einstellungen\Antrieb\Hub Funktion Einstellbereich Totzone (Schaltbereich) 2.0 % 0.5 bis 5.0 % 16.5.6 Kennlinie Die Kennlinie beschreibt das Übertragungsverhalten zwischen dem Eingangssignal und der Position der Antriebsstange. Die Einstellungen zur Kennlinie werden im Ordner Einstellungen\Antrieb\Kennlinie vorge- nommen: 16-8 EB 5857... - Seite 67 − Gleichprozentig Der Hub folgt exponentiell dem Eingangssignal. X in % Eingangssignal Y in % − Gleichprozentig invers Der Hub folgt exponentiell invers dem Eingangssignal. X in % Eingangssignal − Benutzerdefiniert Ausgehend von der zuvor eingestellten Kennlinie kann eine neue Kennlinie über 11 Punkte definiert werden. EB 5857 16-9...
-
Seite 68: Inbetriebnahme
Î Vorher die gewünschte, auf die Spanne des Stellungsmeldesignals bezogene Stellungs- meldung eingeben (normierte Stellungsmeldung). − Fehlermeldung ausgeben − gelbe LED schalten − rote LED schalten 16.5.8.2 Funktionen Reset auslösen Das Gerät wird neu gestartet. Werkseinstellung im Antrieb laden Die Konfiguration wird auf die Werkseinstellung zurückgesetzt. 16-10 EB 5857... - Seite 69 Laufzeit übernommen und der Antrieb ist betriebsbereit. Die An- triebsstange wird in die durch das Eingangssignal vorgegebene Position gefahren. Laufzeitmessung starten Messung der Zeit, die benötigt wird, um von einer Endlage in die andere zu fahren. EB 5857 16-11...
- Seite 70 16-12 EB 5857...
-
Seite 71: Zubehör
17.1 Zubehör Für Ausführung mit Strellungsregler Hardware-Paket, bestehend aus: Best.-Nr. 1400-9998 − Speicherstift-64 − Verbindungskabel − Modularadapter Speicherstift-64 Best.-Nr. 1400-9753 Verbindungskabel Best.-Nr. 1400-7699 RS232 RJ12 Modularadapter Best.-Nr. 1400-7698 USB-RS232-Adapter Best.-Nr. 8812-2001 RS232 Software TROVIS-VIEW (kostenfrei) u www.samsongroup.com > Service & Support > Downloads > TROVIS‑VIEW EB 5857 17-1... -
Seite 72: Service
Der After Sales Service ist über die E-Mail-Adresse u aftersalesservice@samsongroup.com erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter u www.samsongroup.com oder in einem SAMSON-Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol- gende Informationen angeben: − Typ... -
Seite 73: Konfigurationsliste Und Kundenspezifische Daten
97.0 % 50.0 bis 100.0 % Grenzwertüberschreitung Blockadeerkennung nein nein/ja Blockadebeseitigung nein nein/ja Blockade melden nein nein/ja Blockierschutz nein nein/ja Eingeschränkter Hubbereich 100.0 % 30.0 bis 130.0 % Hubverstellung absolut absolut/relativ Geschwindigkeit normal langsam/normal/schnell Totzone (Schaltbereich) 2.0 % 0.5 bis 5.0 % linear, gleichprozentig, Kennlinientyp linear gleichprozentig invers, benutzerdefiniert EB 5857 17-3... - Seite 74 17-4 EB 5857...
- Seite 76 EB 5857 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
