Elektrische Antriebe
Typ 5824 (ohne Sicherheitsfunktion) / Typ 5825 (mit Sicherheitsfunktion)
Anwendung
Elektrische Antriebe für Stellventile der Heizungs-, Lüftungs- und
Klimatechnik, der Verfahrenstechnik und industrieller Energie-
trägernetze.
Die Antriebe sind Hubantriebe, die sich insbesondere zum
Anbau an die SAMSON-Stellventil Typen 3260, 3222, 3226,
3213, 3214 und V2001 eignen. Ebenso eingesetzt werden sie
bei kombinierten Reglern ohne Hilfsenergie für Volumenstrom
oder Differenzdruck mit zusätzlichem elektrischen Antrieb.
Besondere Merkmale:
• Antriebe Typ 5824 ohne, Typ 5825 mit Sicherheitsfunktion
• Dreipunkt-Ausführung mit Synchronmotor und war-
tungsfreiem Getriebe oder Ausführung mit digitalem
Stellungsregler und Schrittmotor
• Abschaltung über drehmomentabhängige Endlagenschalter
• Typ 5824 mit Handverstellung (Handrad)
• optionale Ausführungen bei Dreipunkt-Auführung
als Schnellläufer (Halbierung der Standardstellzeit)
–
mit zwei einstellbaren Grenzkontakten
–
mit Widerstandsferngeber
–
Digitaler Stellungsregler
• Umkehr der Wirkrichtung mit Schiebeschalter
• Ermittlung des aktuellen Hubs über die Laufzeit
• Betriebs- und Fehleranzeige über Leuchtdioden
• Einstellbare Stellgeschwindigkeiten
• Blockierschutz
• Einstellbarer Eingangs- und Ausgangsspannungsbereich
• Konfiguration, Parametrierung, Diagnosefunktion und
Online-Verbindung zur Beobachtung über die Software
TROVIS-VIEW
direkte Datenübertragung über ein Verbindungskabel
–
(Online-Verbindung)
indirekte Datenübertragung über Speicherstift
–
Zubehör für Ausführung mit digitalem Stellungsregler
Software TROVIS-VIEW 6661-1059 für elektrischen An-
–
trieb Typ 5824/5825
Hardware-Paket mit einem Speicherstift-64, einem
–
Verbindungskabel und einem Modularadapter,
Bestell-Nr. 1400-9998
Speicherstift-64,
–
Verbindungskabel,
–
Modularadapter,
–
USB 1.1-Seriell-Adapter, Bestell-Nr. 8812-2001
–
Zugehöriges Übersichtsblatt
Bestell-Nr. 1400-9753
Bestell-Nr. 1400-7699
Bestell-Nr. 1400-7698
T 5800

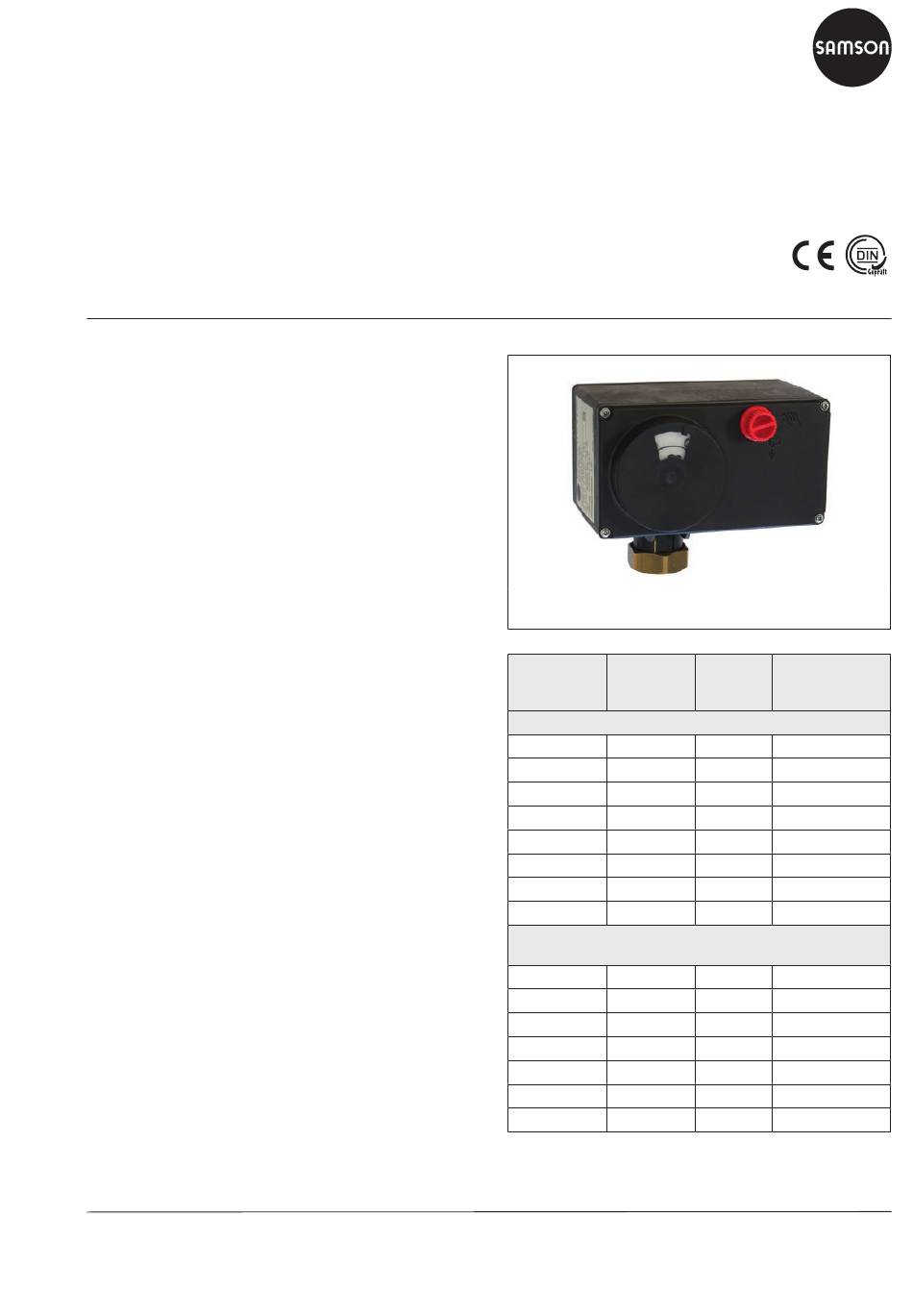

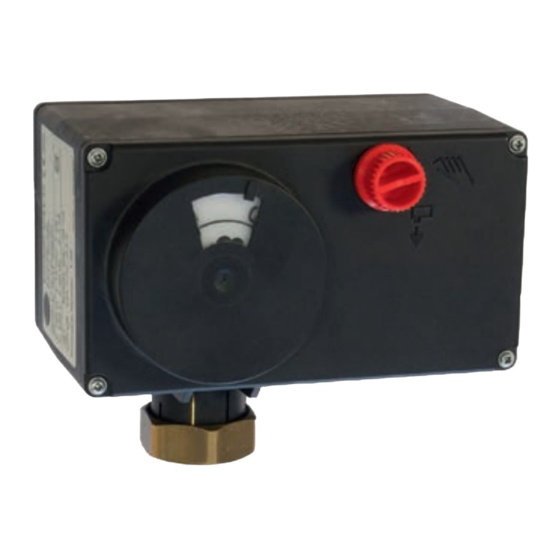

Bild 1: Elektrischer Antrieb Typ 5824-10
(Ausführung ohne digitalen Stellungsregler)
Typ Ventilanbau
Ausführungen ohne Sicherheitsfunktion
5824-10 kraftschlüssig
5824-13 kraftschlüssig
1)
5824-103 kraftschlüssig
5824-20 kraftschlüssig
5824-23
1) kraftschlüssig
5824-203 kraftschlüssig
5824-30 formschlüssig
5824-33 formschlüssig
Ausführungen mit Sicherheitsfunktion – Sicherheitsstellung
„Antriebsstange ausfahrend"/„Antriebsstange einfahrend"
5825-10/-15 kraftschlüssig
5825-13 / — kraftschlüssig
1)
5825-103 kraftschlüssig
5825-20/-25 kraftschlüssig
5825-23 / —
1) kraftschlüssig
5825-30/-35 formschlüssig
5825-33 / — formschlüssig
1)
Ausführung als Schnellläufer (Typ 5825-x3 nur mit Sicherheits-
1)
stellung „Antriebsstange ausfahrend")
Ausgabe September 2012
Typenblatt
Optionale Ausfüh-
Nennhub rung mit digitalem
Stellungsregler
6 (7,5) mm ja
6 mm nein
6 mm ja
12 mm ja
12 mm nein
12 mm ja
15 mm ja
15 mm nein
6 (7,5) mm ja
6 mm nein
6 mm ja
12 mm ja
12 mm nein
15 mm ja
15 mm nein
T 5824
