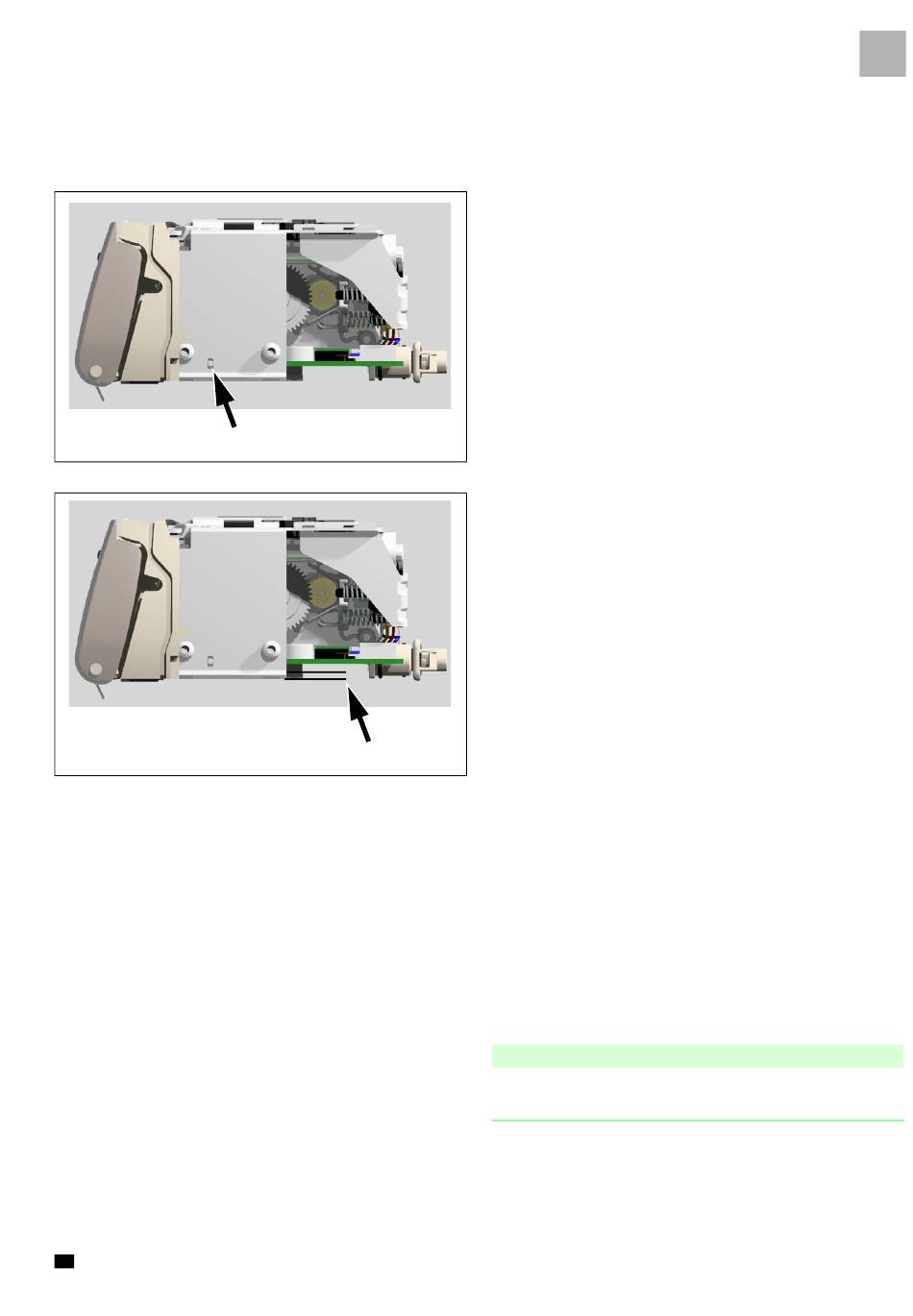

Abb.: 3 - 46
Abb.: 3 - 47
DE Infusomat® Space 6.0
Demontage / Montage
6. Bei der Montage der kompletten Gehäusefront auf den Bode-
ninnenrahmen müssen die Positionierhalbkugeln (Pfeil,
Abb.: 3 - 46) des Innenrahmens in die Langlöcher des Bode-
ninnenrahmens eingepasst werden.
7. Die Gehäusefront wird bis zum Anschlag auf den Bodenin-
nenrahmen geschoben und parallel (Pfeil,
gerichtet.
Rasthaken
1. Der Rasthaken muss vor der Montage des Gehäuseunterteils
eingesetzt werden.
Gehäuseunterteil
1. Vor der Montage des Gehäuseunterteils ist der richtige Sitz
der Dichtung zur Sicherheitsklemme zu prüfen.
2. Bei der Montage des Gehäuseunterteils ist darauf zu achten,
dass die Scharnierfeder mit dem Gehäuseunterteil in die Fe-
deraufnahme der Gehäusefront gedrückt wird.
Hinweis
Bei der Montage des Gehäuseunterteils ist auf die unterschiedli-
chen Schraubenlängen zu achten.
3
Abb.: 3 - 47) aus-
