Gehäuseunterteil - B. Braun Infusomat Space Servicehandbuch

3
Demontage / Montage
3.8 Gehäuseunterteil
6

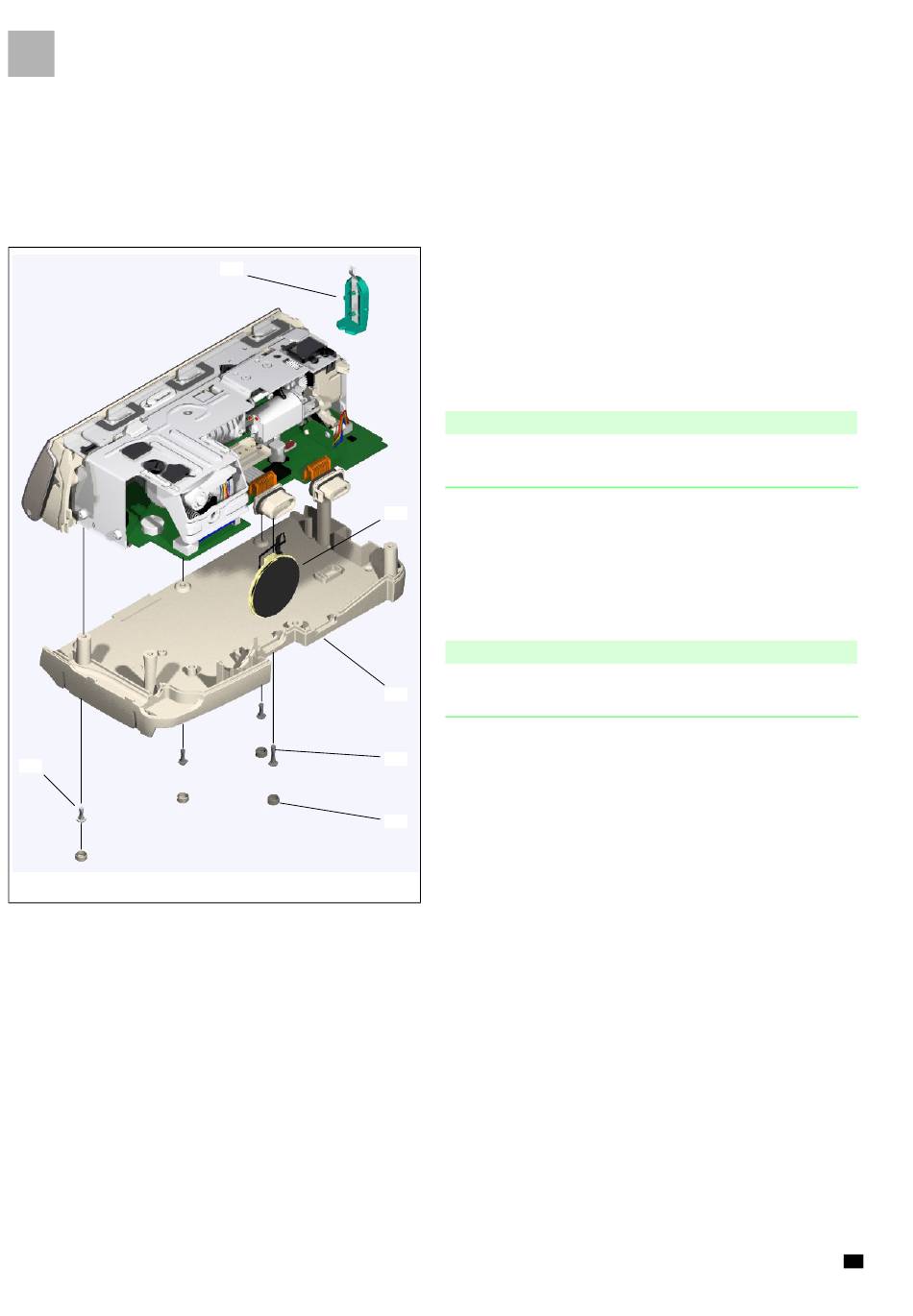

Abb.: 3 - 21
Legende zu Abb. 3 - 21:
Pos. Bezeichnung
1 Rasthaken
2 Lautsprecher
3 Gehäuseunterteil
4 Schraube DELTA PT 30x12 WN 5452 A2 TORX plus 10IP
5 Abdeckkappe
6 Schraube DELTA PT 30x8 WN 5452 A2 TORX plus 10IP
3 - 22
1
2
3
4
5
Bezeichnung
Lautsprecher SP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3452 0937
Gehäuseunterteil ISP . . . . . . . . . . . . . . . . . . . . . . . . . . . 3452 1305
Typenschild ISP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Auf Anfrage
Rasthaken SP mit Blattfeder
(siehe „Serviceteile- und Schraubenset" ➨ S. 3 - 7)
Schrauben und Abdeckkappen
(siehe „Serviceteile- und Schraubenset" ➨ S. 3 - 7)
Hinweis
Beim Zusammenbau und der Montage sind die jeweiligen Hinwei-
se zu beachten (siehe „Gehäuseunterteil" ➨ S. 3 -
Ausbau
1. Tropfensensorsteckverbinder (nicht dargestellt) aus dem Ge-
häuseunterteil (Abb.: 3 - 21 / Pos.
Hinweis
Der Tropfensensorsteckverbinder ist fest mit der Basisleiterplatte
verbunden.
2. Vier Abdeckkappen (Abb.: 3 - 21 / Pos.
Schraubendreher durchstoßen und heraushebeln.
3. Drei Schrauben (Abb.: 3 - 21 / Pos.
(Abb.: 3 - 21 / Pos. 4) herausdrehen.
4. Gehäuseunterteil abnehmen.
5. Steckverbinder des Lautsprechers
der Basisleiterplatte abziehen und Lautsprecher aus dem Ge-
häuse nehmen.
6. Rasthaken (Abb.: 3 - 21 / Pos.
herausziehen.
Best. - Nr.
45).
3) herausnehmen.
5) mit einem kleinen
6) und eine Schraube
(Abb.: 3 - 21 / Pos. 2) an
1) aus dem Gehäuseunterteil
Infusomat® Space 6.0 DE
