B. Braun Infusomat Space Servicehandbuch Seite 114

6
Durchführungshinweise zur STK
Elektrische Sicherheit
In Anlehnung an IEC 60601-1 oder IEC 62353
1

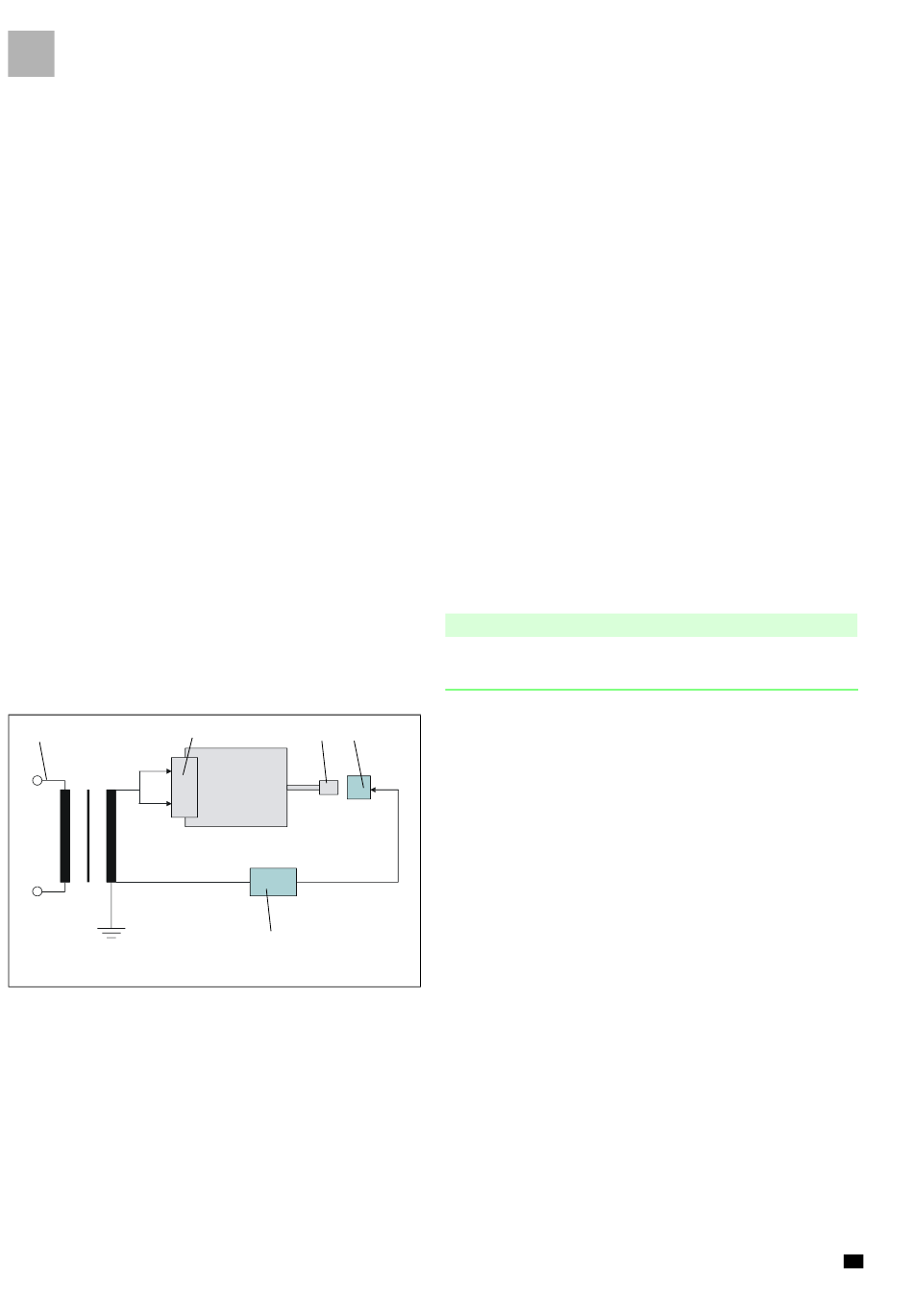

Abb.: 6 - 1
Legende zu Abb. 6 - 1:
Pos. Bezeichnung
1 Netzanschluss
2 Primärseite des Steckernetzteils
3 Sekundärseite des Steckernetzteils
4 Netzteil Testadapter SP mit Messfühler
5 Ableitstrommessgerät
6 - 2
3 4
2
5
Steckernetzteil SP
1. Steckernetzteil SP inkl. Anschlussleitung auf Sauberkeit prü-
fen.
2. Steckernetzteil SP inkl. Anschlussleitung auf Beschädigungen
und Lesbarkeit der Aufschriften prüfen.
Infusomat® Space
Der Patienten- und Gehäuseableitstrom des Infusomat® Space
wird ausschließlich durch die Betriebsspannungsversorgung (Ste-
ckernetzteil SP, bzw. SpaceStation) verursacht.
Die Einhaltung beider Grenzwerte wird mit den Sicherheitstech-
nischen Kontrollen des Steckernetzteils SP (Zeichnung-Nr.
M001 32 10 05 F04) bzw. der SpaceStation (Zeichnung-Nr. M690
00 00 46 F04) geprüft.
Steckernetzteil - Ersatzableitstrom
Hinweis
Zu messende Werte sind der STK zu entnehmen
„Sicherheitstechnische Kontrolle (STK)" ➨ S. 5 -
Der Ersatzableitstrom ist zwischen dem Primär- und dem Sekun-
därkreis mit Hilfe des Netzteils Testadapter SP zu messen.
Bezeichnung
Netzteil Testadapter SP . . . . . . . . . . . . . . . . . . . . . . . . . 0770 5174
Prüfung
1. Am Prüfgerät die Einstellung Gehäuseableitstrom wählen.
2. Pins 6, 7, 12 und 13 mit dem Netzteil Testadapter SP am An-
schlussstecker zum Gerät brücken.
3. Wert messen.
4. Wert mit umgekehrter Polarität des Netzanschlusses messen.
5. Größten Wert protokollieren.
(siehe
4).
Best. - Nr.
Infusomat® Space 6.0 DE
