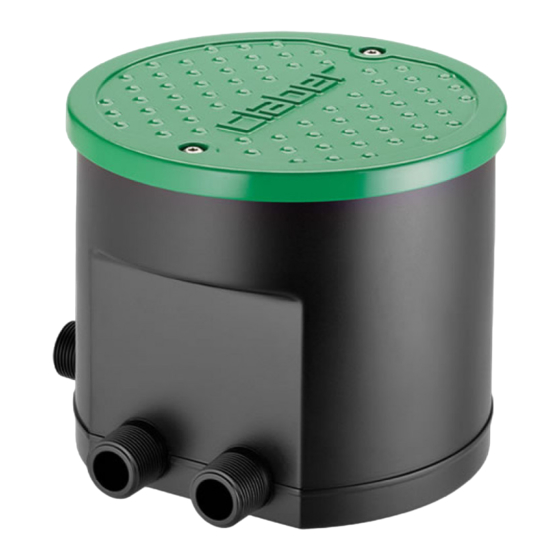

claber HYDRO-4 RF Benutzerhandbuch

IT
Guida all'utilizzo
UK
User manual
FR
Guide d'utilisation
IT

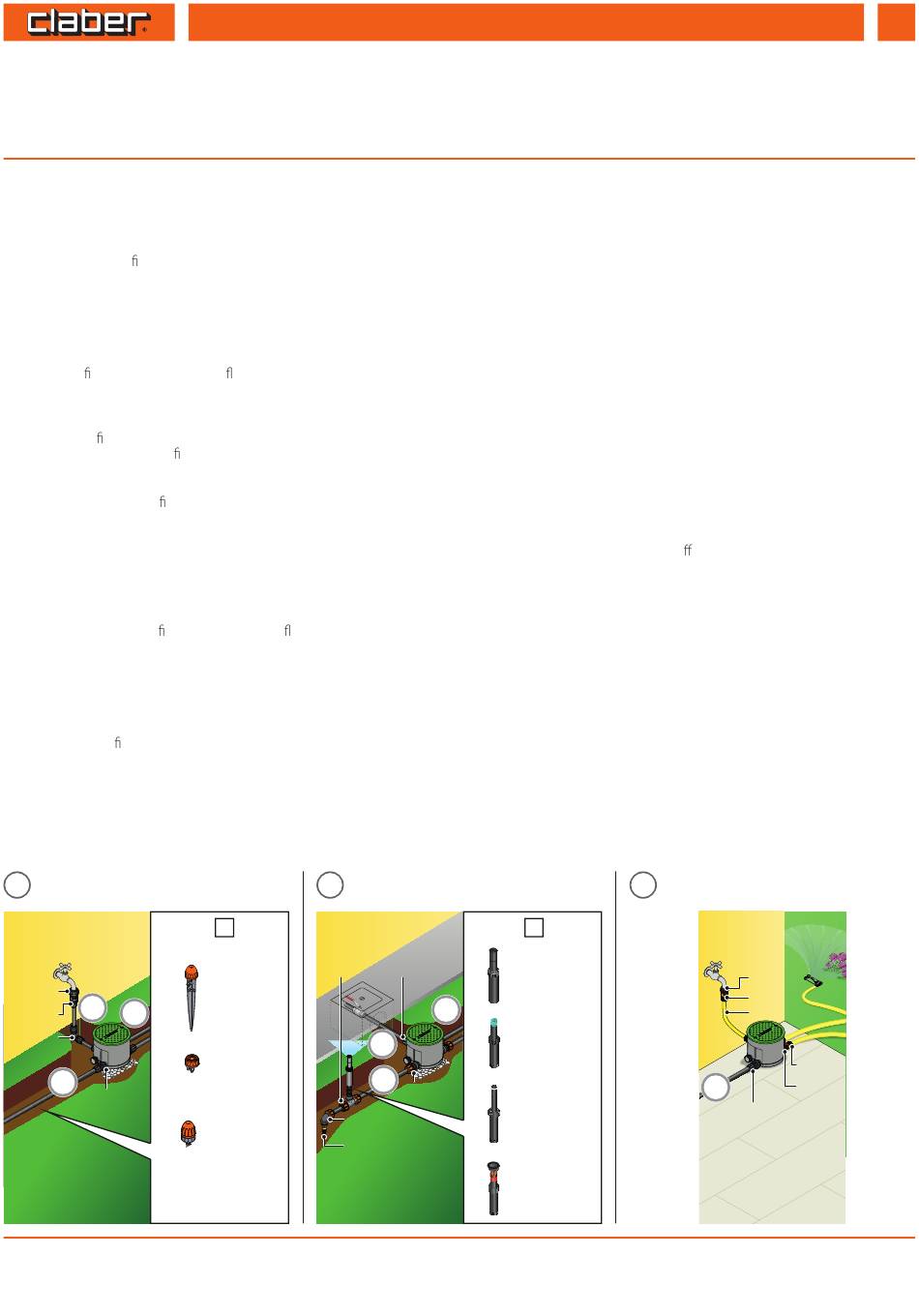

INSTALLAZIONE. Il pozzetto va installato all'aperto, interrato a livello del terreno (1-2) oppure in appoggio su pavimento (3), mantenendo libera
l'apertura del coperchio per poterlo agevolmente programmare. In caso di installazione interrata, disporre materiale drenante e un telo protettivo sul
fondo, prima di alloggiare Hydro-4, in modo che terra ed eventuali detriti non entrino nel prodotto. Rimuovere il telo e i tappi di chiusura linea solo ad
impianto ultimato. Evitare posizionamenti soggetti ad eccessivo e continuo calpestio e al passaggio di mezzi meccanici (es. trattorini rasaerba).
Usare solo acqua ltrata. Portata delle linee: 2,5 bar 25 l/min.
* componenti non forniti, da acquistare a parte.
UK
INSTALLATION. Install the valve box outside, buried at ground level (1-2) or resting on the surface (3). Keep the cover opening free so that it can be
programmed easily. If installed below ground, lay draining material and a protective sheet in the hole before putting in the Hydro-4, to make sure that soil
and any other debris cannot get into the product. Remove the sheet and the line closure plugs only when the system is completed. Do not place it in
areas which are frequently walked over or passed over by mechanical means (eg. ride-on lawn mowers).
Only use ltered water. Water line ow rates: 2,5 bar 25 l/min.
* parts not supplied, to be purchased separately.
FR
INSTALLATION. Le regard doit être installé à l'extérieur, enterré au niveau du terrain (1-2) ou bien posé sur le sol (3), en maintenant libre l'ouverture du
couvercle a n de pouvoir le programmer facilement. En cas d'installation enterrée, disposez un matériau drainant et une toile de protection sur le fond
avant de loger Hydro-4 a n que ni terre ni d'éventuels détritus n'entrent dans le produit. Retirez la toile et les bouchons de fermeture de ligne seulement
une fois l'installation terminée. Évitez des emplacements soumis à un piétinement excessif et continu et au passage de moyens mécaniques (ex. tracteurs
de pelouse).
N'utilisez que de l'eau ltrée. Débit des lignes: 2,5 bar 25 l/min.
* composants non fournis, vendus séparément.
DE
INSTALLATION. Der Ventilschacht muss im Freien installiert werden, unter- (1-2) oder überirdisch (3), wobei die Ö nung der Abdeckung freiliegen muss,
damit er leicht programmiert werden kann. Im Falle der unterirdischen Installation, Sehen Sie unbedingt Drainagematerial und eine Plastik-Schutzplane
unter dem Hydro-4 vor, damit keine Erde und eventuelles Geröll in das Produkt gelangen. Entfernen Sie die Plane und die Verschlussstopfen am
Leitungsende erst, wenn die Anlage fertiggestellt ist.Vermeiden Sie Stellen, die stark frequentiert sind oder gar von schweren Fahrzeugen befahren
werden (z. B. Rasenmähertraktoren).
Verwenden Sie nur ge ltertes Wasser. Durch ussmenge der Kreise: 2,5 bar 25 l/min.
* nicht mitgelieferte Bauteile, separat erhältlich.
ES
INSTALACIÓN. La arqueta debe instalarse al aire libre, enterrada a nivel del terreno (1-2) o colocada sobre el suelo (3), manteniendo libre la abertura de la
tapa para facilitar la programación. Si se opta por la instalación enterrada, coloque material drenante y una lona de protección en el fondo antes de
introducir el Hydro-4 para evitar que entren en el producto tierra y posibles residuos. No retire la lona y los tapones de plástico hasta completar el sistema.
Evite ubicaciones sometidas a un tránsito peatonal excesivo y continuo y al paso de vehículos mecánicos (como tractores cortacésped).
Use solo agua ltrada. Caudal de las líneas: 2,5 bar 25 l/min.
* componentes no incluidos, deben adquirirse por separado.
1
91002*
16
16
91009*
mm
mm
91025*
16
mm
91013*
Per Hydro-4 RF (codice): - For Hydro-4 RF (code): - Pour Hydro-4 RF (code): - Für Hydro-4 RF (Art.): - Para Hydro-4 RF (código):
2
*
90325*
91227
91228
91229
25
mm
91222
91225
20
mm
91232
90326*
91256
91255
90910*
91254
91257
91258
HYDRO-4 RF
DE
Benuttzzerrhandbucch
ES
Guía de uso
*
Turbina
90424*
90474
20
mm
Pop-up
90264
90266
90320*
Turbo-Jet
90210
90220
90230
Colibrì
90019
90020
90839
3
8804*
8547*
9063*
8547*
16
8627*
mm
91013*
1
