Montage-, Installations- und Betriebsanleitung

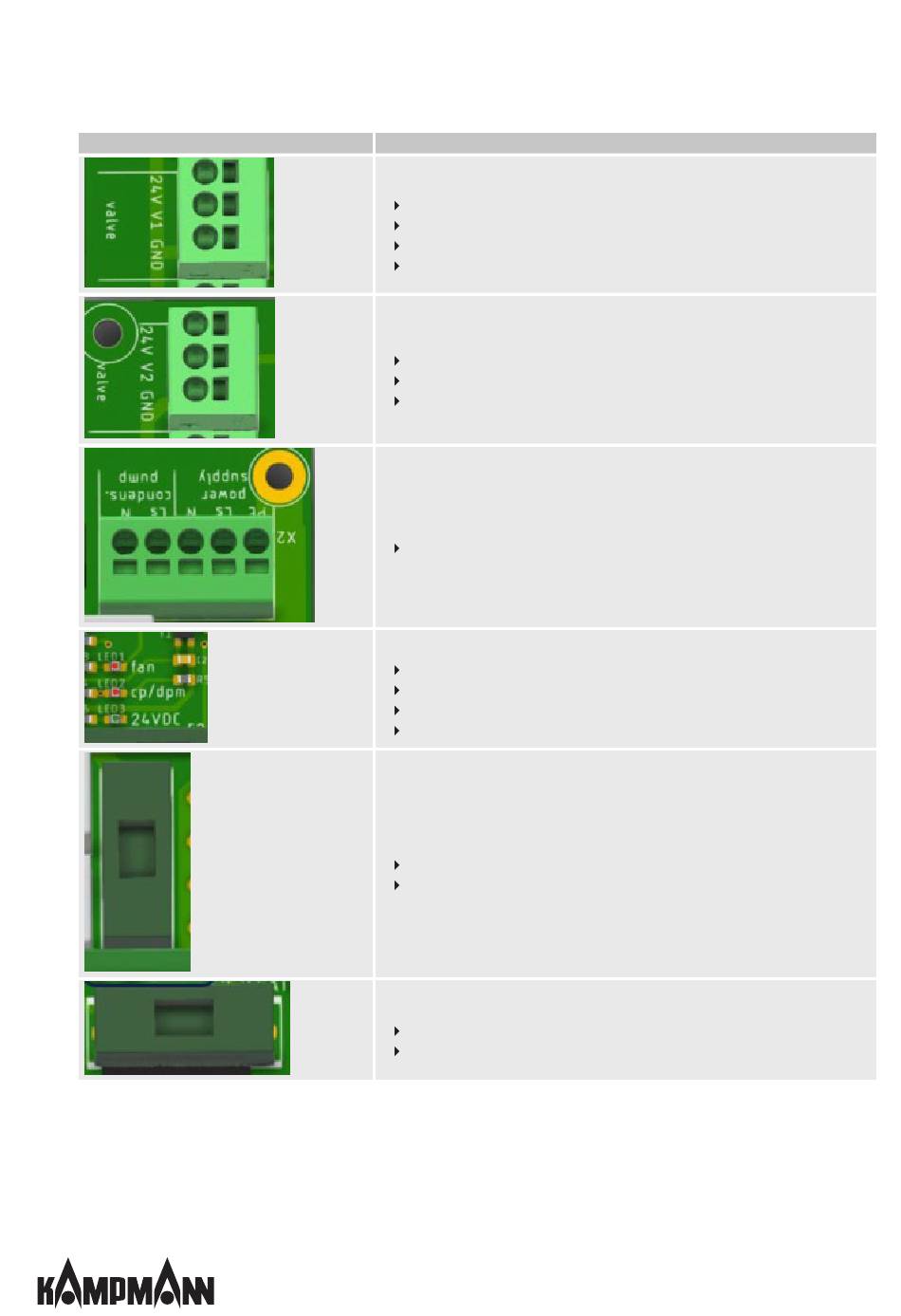

Bildausschnitt Platine
Tab. 8: Beschreibung Steuerplatine (*00)
32
Beschreibung
Klemmleiste X5 (Anschluss Ventil 1):
Ventilstellantrieb V1 24 V DC
Auf/Zu oder stetige Ventile
Bei 2-Leiter Ausführung: Ventil Heizen/Kühlen
Bei 4-Leiter Ausführung: Ventil Kühlen
Klemmleiste X6 (Anschluss Ventil 2):
Ventilstellantrieb V2 24 V DC
Auf/Zu oder stetige Ventile
Bei 4-Leiter Ausführung: Ventil Heizen
Klemmleiste X2 (Ausgang 230 V AC):
Ausgang Steuerspannung 230 V AC / 50 Hz für Kondensatpumpe
Optische-Anzeige:
LED 1 (rot) = Störung Motor
LED 2 (rot)= Störung Kondensatpumpe / Taupunktwächter
LED 3 (grün) = 24 V Versorgungsspannung
Hinweis: Im Fehlerfall leuchten die roten Störung-LED's konstant auf.
Sicherung F1:
Sicherung 4 AT
230 V AC
Sicherung F2:
Sicherung 2,5 AT
24V DC
