6.5.3 Primärluftanschluss
Primärluftstutzen zur Frischluftversorgung
KaDeck können mit bis zu zwei Primärluftstutzen ausgestattet werden. Diese ermöglichen das Einbringen von vorkonditio-
nierter Primärluft in den KaDeck und den Raum. Die vorkonditionierte Luft muss gereinigt und mit min. 14 °C, max. 25 °C zu-
geführt werden. Bei zugeführter max. Primärluftmenge beträgt der Schallleistungspegel max. 30 dB(A).
Maximale Luftmenge je Gerät:
Bei Verwendung eines Stutzens: 60 m³/h
Bei Verwendung beider Stutzen: 120 m³/h
Die maximale Primärluftmenge beträgt bei einseitigen Geräten 60 m³/h, bei zweiseitigen Geräten 120 m³/h.

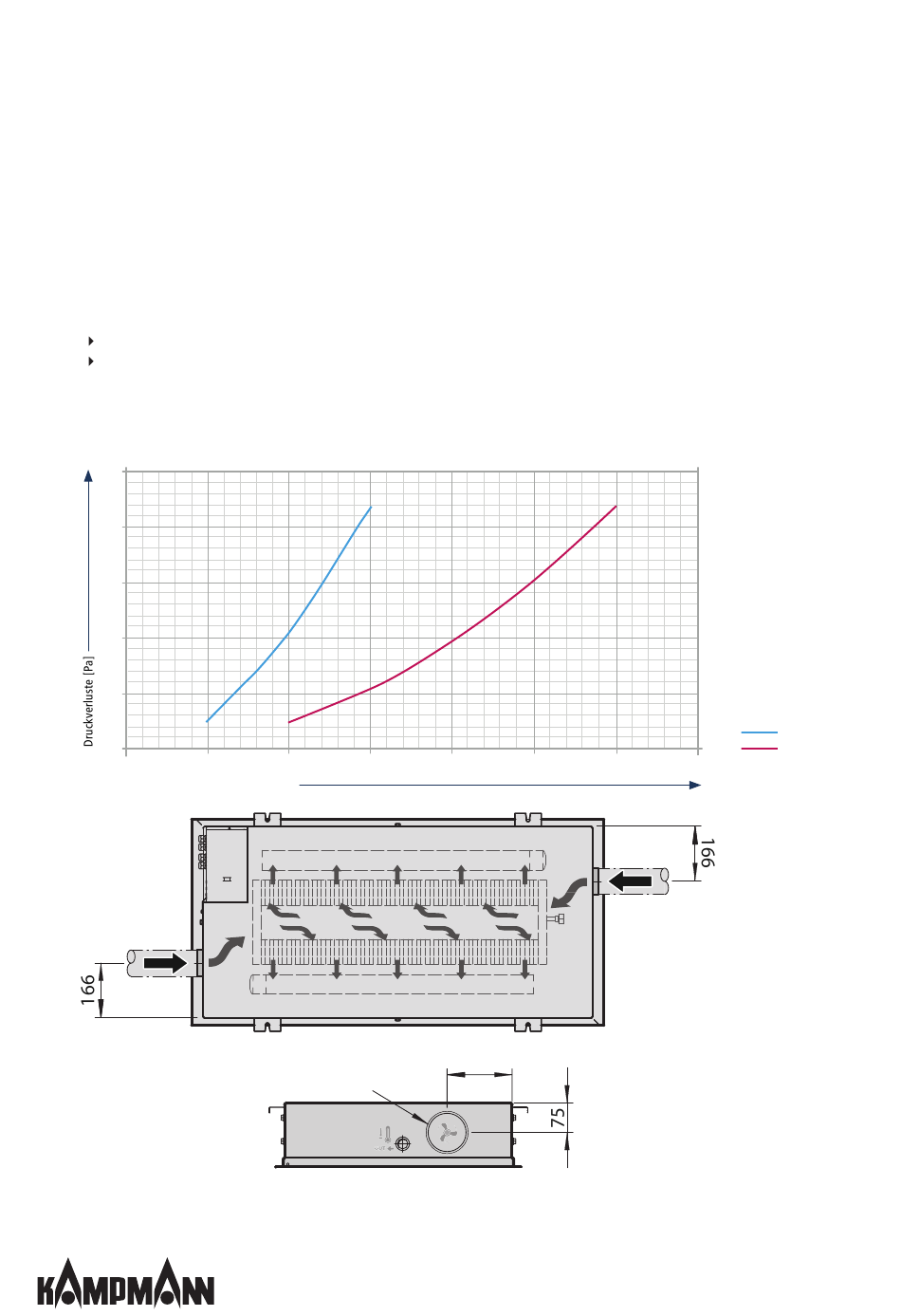

Druckverluste Primärluftstutzen
10
8
6
4
2
0
0
Primärluftvolumenstrom [m³/h]
Abb. 14: Maße Primärluftstutzen
22
20 40 60
DN 80
80 100 120
166
1 Stutzen
2 Stutzen
140
