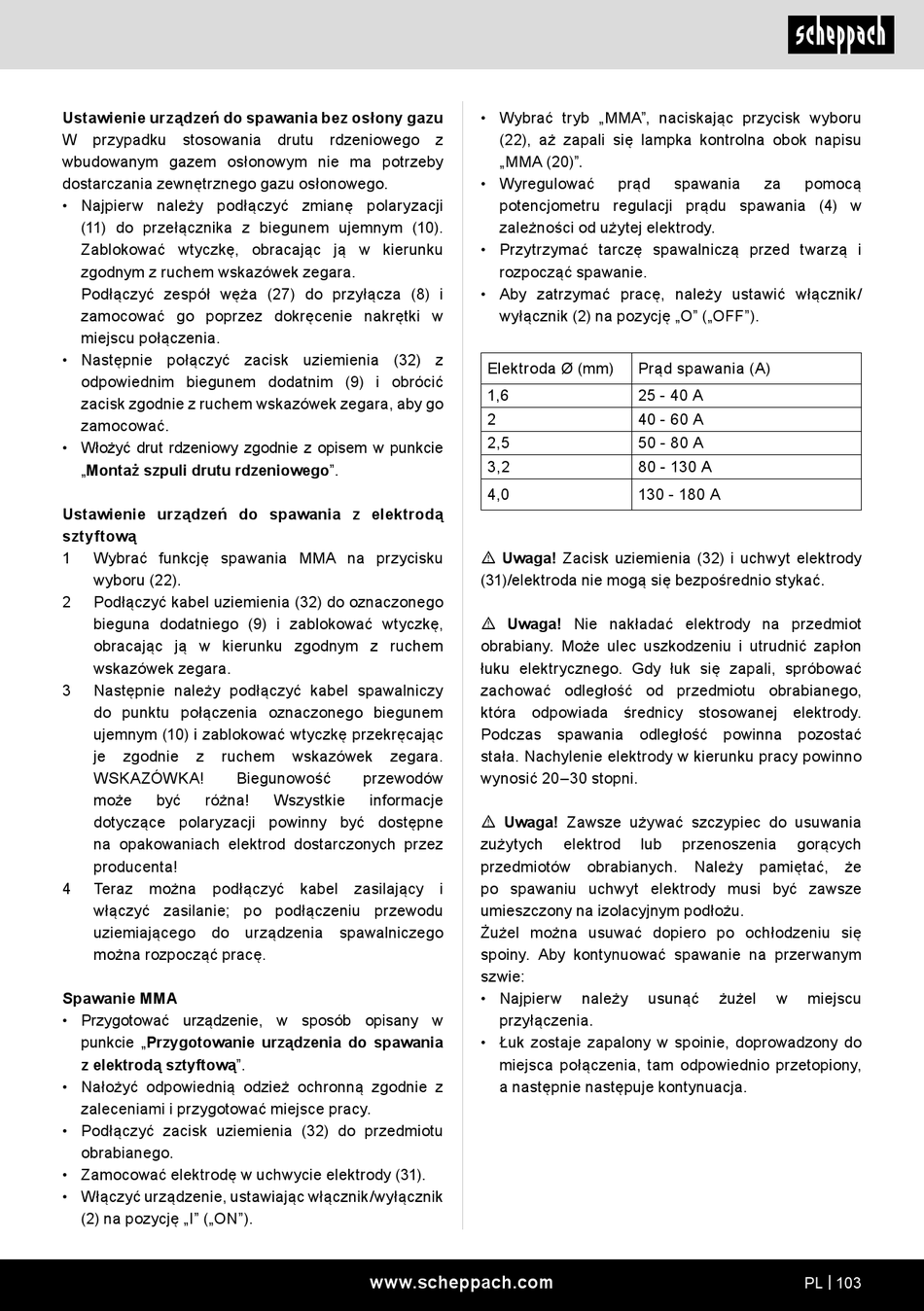

Scheppach WSE5000-Multi Bedienungsanleitung Seite 103

Ustawienie urządzeń do spawania bez osłony gazu
W przypadku stosowania drutu rdzeniowego z
wbudowanym gazem osłonowym nie ma potrzeby
dostarczania zewnętrznego gazu osłonowego.
• Najpierw należy podłączyć zmianę polaryzacji
(11) do przełącznika z biegunem ujemnym (10).
Zablokować wtyczkę, obracając ją w kierunku
zgodnym z ruchem wskazówek zegara.
Podłączyć zespół węża (27) do przyłącza (8) i
zamocować go poprzez dokręcenie nakrętki w
miejscu połączenia.
• Następnie połączyć zacisk uziemienia (32) z
odpowiednim biegunem dodatnim (9) i obrócić
zacisk zgodnie z ruchem wskazówek zegara, aby go
zamocować.
• Włożyć drut rdzeniowy zgodnie z opisem w punkcie
„Montaż szpuli drutu rdzeniowego".
Ustawienie urządzeń do spawania z elektrodą
sztyftową
1 Wybrać funkcję spawania MMA na przycisku
wyboru (22).
2 Podłączyć kabel uziemienia (32) do oznaczonego
bieguna dodatniego (9) i zablokować wtyczkę,
obracając ją w kierunku zgodnym z ruchem
wskazówek zegara.
3 Następnie należy podłączyć kabel spawalniczy
do punktu połączenia oznaczonego biegunem
ujemnym (10) i zablokować wtyczkę przekręcając
je zgodnie z ruchem
WSKAZÓWKA! Biegunowość
może być różna!
dotyczące polaryzacji powinny być dostępne
na opakowaniach elektrod dostarczonych przez
producenta!
4 Teraz można podłączyć
włączyć zasilanie; po podłączeniu przewodu
uziemiającego do
można rozpocząć pracę.
Spawanie MMA
• Przygotować urządzenie, w sposób opisany w
punkcie „Przygotowanie urządzenia do spawania
z elektrodą sztyftową".
• Nałożyć odpowiednią odzież ochronną zgodnie z
zaleceniami i przygotować miejsce pracy.
• Podłączyć zacisk uziemienia (32) do przedmiotu
obrabianego.
• Zamocować elektrodę w uchwycie elektrody (31).
• Włączyć urządzenie, ustawiając włącznik/wyłącznik
(2) na pozycję „I" („ON").
wskazówek zegara.
przewodów
Wszystkie informacje
kabel zasilający
urządzenia spawalniczego
www.scheppach.com
• Wybrać tryb „MMA", naciskając przycisk wyboru
(22), aż zapali się lampka kontrolna obok napisu
„MMA (20)".
• Wyregulować
potencjometru regulacji prądu spawania (4) w
zależności od użytej elektrody.
• Przytrzymać tarczę spawalniczą przed twarzą i
rozpocząć spawanie.
• Aby zatrzymać pracę, należy ustawić włącznik/
wyłącznik (2) na pozycję „O" („OFF").
Elektroda Ø (mm)
1,6
2
2,5
3,2
4,0
m Uwaga! Zacisk uziemienia (32) i uchwyt elektrody
(31)/elektroda nie mogą się bezpośrednio stykać.
m Uwaga! Nie nakładać elektrody na przedmiot
obrabiany. Może ulec uszkodzeniu i utrudnić zapłon
łuku elektrycznego. Gdy łuk się zapali, spróbować
zachować odległość od przedmiotu obrabianego,
która odpowiada średnicy stosowanej elektrody.
Podczas spawania odległość powinna pozostać
stała. Nachylenie elektrody w kierunku pracy powinno
wynosić 20–30 stopni.
m Uwaga! Zawsze używać szczypiec do usuwania
zużytych elektrod
przedmiotów obrabianych.
i po spawaniu uchwyt elektrody musi być zawsze
umieszczony na izolacyjnym podłożu.
Żużel można usuwać dopiero po ochłodzeniu się
spoiny. Aby kontynuować spawanie na przerwanym
szwie:
• Najpierw należy
przyłączenia.
• Łuk zostaje zapalony w spoinie, doprowadzony do
miejsca połączenia, tam odpowiednio przetopiony,
a następnie następuje kontynuacja.
prąd spawania za
Prąd spawania (A)
25 - 40 A
40 - 60 A
50 - 80 A
80 - 130 A
130 - 180 A
lub przenoszenia
Należy pamiętać,
usunąć żużel w
pomocą
gorących
że
miejscu
