Erstinbetriebnahme Und Einrichtung - pyrexx XSD200 Betriebsanleitung

und Einrichtung" auf Seite 24
beachten.
(8) Gerät auf den Magnetträger setzen.
5 Magnetträger ist montiert und das
Gerät aufgesetzt.
24
Betriebsanleitung: XSD200 - Funk-Rauchwarnmelder

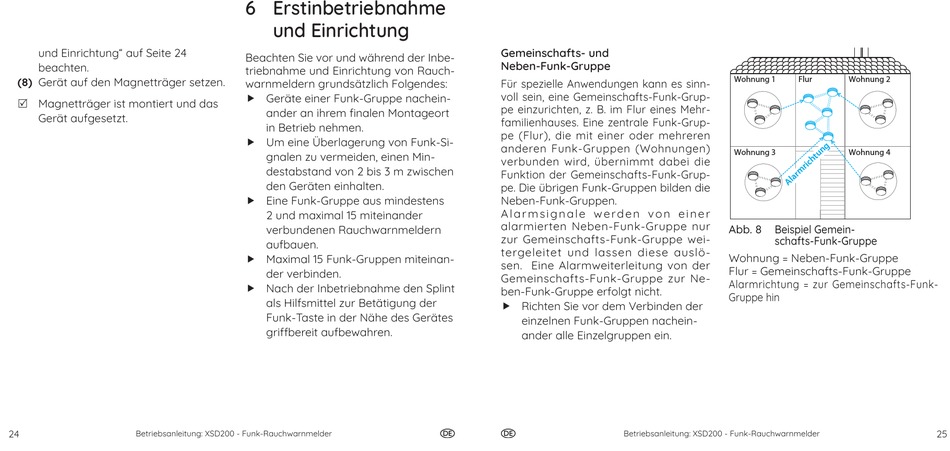

6 Erstinbetriebnahme
und Einrichtung
Beachten Sie vor und während der Inbe-
triebnahme und Einrichtung von Rauch-
warnmeldern grundsätzlich Folgendes:
f Geräte einer Funk-Gruppe nachein-
ander an ihrem finalen Montageort
in Betrieb nehmen.
f Um eine Überlagerung von Funk-Si-
gnalen zu vermeiden, einen Min-
destabstand von 2 bis 3 m zwischen
den Geräten einhalten.
f Eine Funk-Gruppe aus mindestens
2 und maximal 15 miteinander
verbundenen Rauchwarnmeldern
aufbauen.
f Maximal 15 Funk-Gruppen miteinan-
der verbinden.
f Nach der Inbetriebnahme den Splint
als Hilfsmittel zur Betätigung der
Funk-Taste in der Nähe des Gerätes
griffbereit aufbewahren.
Gemeinschafts- und Gemeinschafts- und
Neben-Funk-Gruppe Neben-Funk-Gruppe
Für spezielle Anwendungen kann es sinn-
voll sein, eine Gemeinschafts-Funk-Grup-
pe einzurichten, z. B. im Flur eines Mehr-
familienhauses. Eine zentrale Funk-Grup-
pe (Flur), die mit einer oder mehreren
anderen Funk-Gruppen (Wohnungen)
verbunden wird, übernimmt dabei die
Funktion der Gemeinschafts-Funk-Grup-
pe. Die übrigen Funk-Gruppen bilden die
Neben-Funk-Gruppen.
A l a r m s i g n a l e w e r d e n v o n e i n e r
alarmierten Neben-Funk-Gruppe nur
zur Gemeinschafts-Funk-Gruppe wei-
tergeleitet und lassen diese auslö-
sen. Eine Alarmweiterleitung von der
Gemeinschafts-Funk-Gruppe zur Ne-
ben-Funk-Gruppe erfolgt nicht.
f Richten Sie vor dem Verbinden der
einzelnen Funk-Gruppen nachein-
ander alle Einzelgruppen ein.
DE DE
auslösen. Eine Alarmweiterleitung von der
Gemeinschafts-Funk-Gruppe zur Neben-Funk-
Gruppe erfolgt nicht.
f Richten Sie vor dem Verbinden der
einzelnen Funk-Gruppen nacheinander
alle Einzelgruppen ein.
Wohnung 1 Flur
Wohnung 3
Abb. 8 Beispiel Gemein-
Abb. 8 Beispiel Gemein-
schafts-Funk-Gruppe
schafts-Funk-Gruppe
Wohnung = Neben-Funk-Gruppe
Flur = Gemeinschafts-Funk-Gruppe
DE
Alarmrichtung = zur Gemeinschafts-Funk-
Gruppe hin
Betriebsanleitung: XSD200 - Funk-Rauchwarnmelder
is
Fu
d
(1
(2
Wohnung 2
5
Wohnung 4
(3
Betriebsanleitung: FRWM200 –
25
