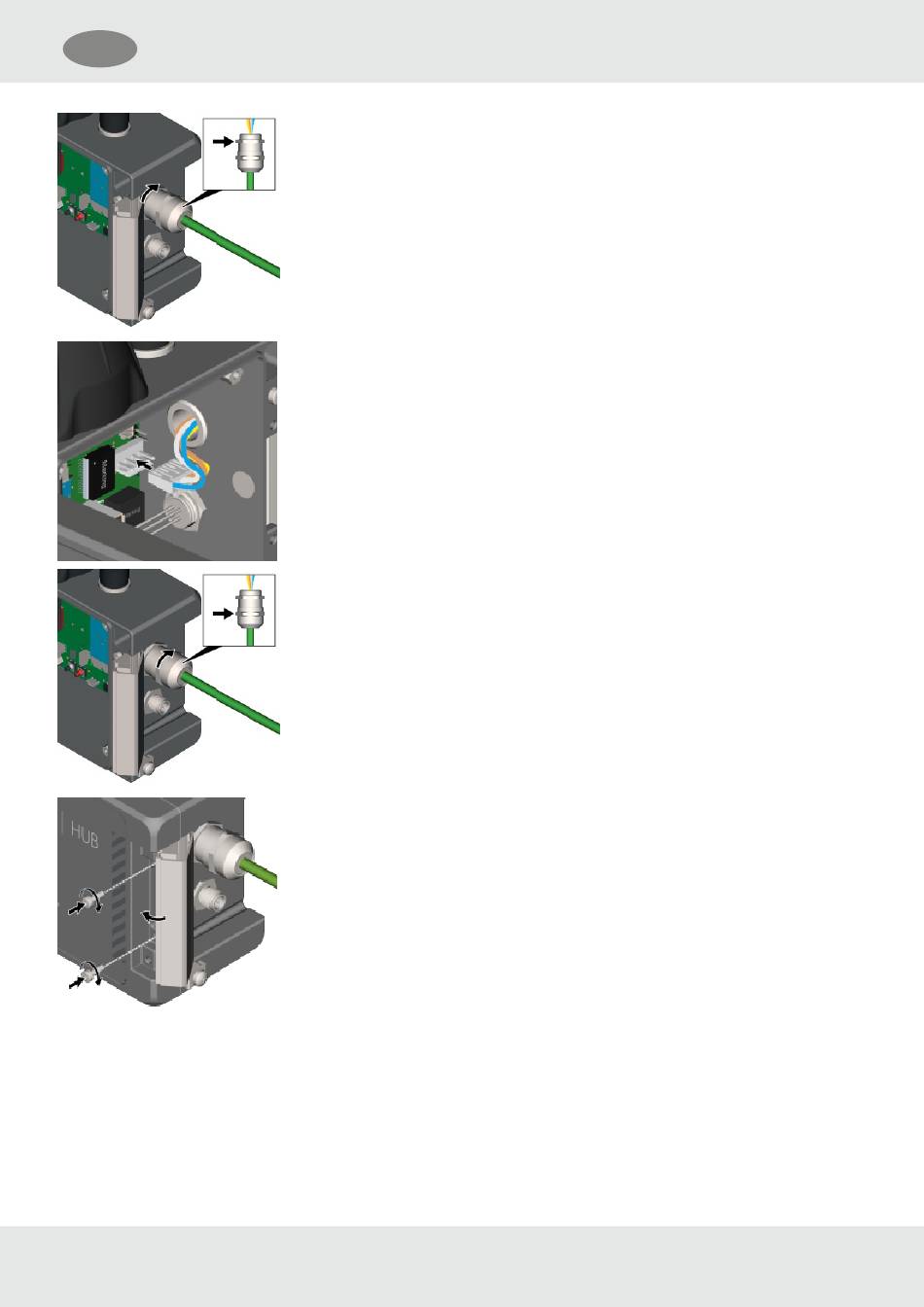

(6) Ziehen Sie die obere Mutter mit einem Drehmoment von 7,5 Nm (5,5 ft-lbf)
fest.
Die Kabelverschraubung ist im Gehäuse befestigt.
(7) Stecken Sie den Netzwerkstecker auf die Hauptplatine.
(8) Ziehen Sie die untere Mutter mit einem Drehmoment von 0,4 Nm (0,3 ft-lbf)
fest.
Das Kabel ist in der Kabelverschraubung befestigt.
(9) Schließen Sie den Gehäusedeckel und ziehen Sie die Deckelschrauben mit
einem Drehmoment von 1,5 Nm (1 ft-lbf) fest.
(10) Schließen Sie die rechten Verbindungsstücke.
Der Netzwerk-Anschluss ist montiert.
MSA HUB
3 Zusammenbau und Montage
