2.2
Übersicht
2.2.1 MSA HUB Fireservice für die Fahrzeugmontage

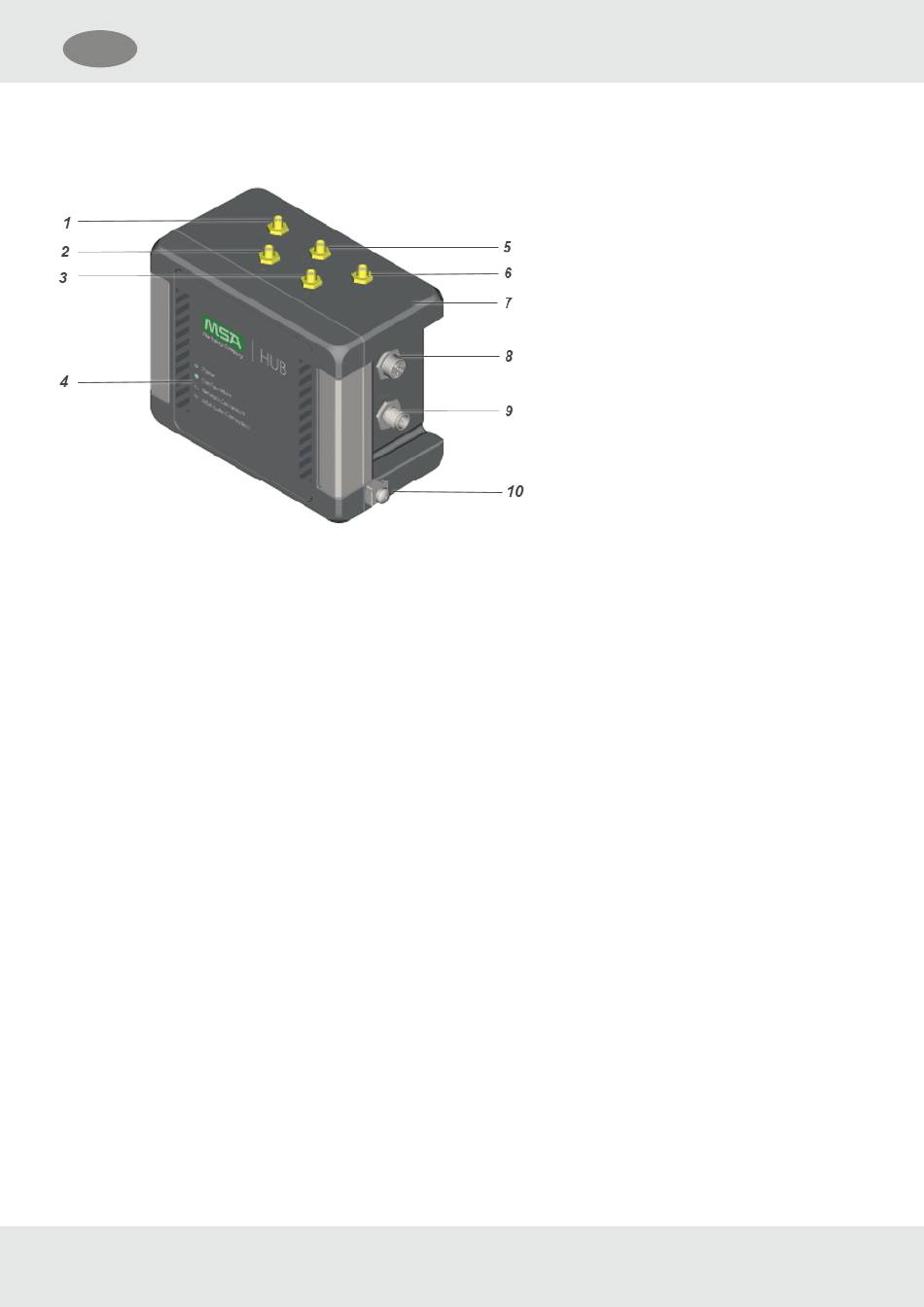

Abbildung 1 Fireservice für die Fahrzeugmontage
1
WLAN-Anschluss
2
LTE-2-Anschluss
3
LTE-1-Anschluss
4
Status-LEDs
5
GPS-Anschluss (zur zukünftigen Verwendung) 10
Das Gerät besteht aus einem kompakten Gehäuse mit fünf Antennenanschlüssen (WLAN, GPS, LRR, LTE 1, LTE 2),
einem Ethernet-Anschluss und einem Stromanschluss. Im Gehäusedeckel befindet sich ein SIM-Kartenslot.
Wenn das Gerät montiert und konfiguriert ist, kann es MSA-Geräte mit dem Internet oder Intranet verbinden und Daten
übertragen. Die Status-LEDs zeigen den jeweiligen Verbindungszustand an.
Das Gerät ist für den Einsatz in einem Fahrzeug mit oben montierten Antennen vorgesehen.
6
Langstreckenfunk-Anschluss
7
Gehäuse
8
Netzwerk-Anschluss
9
Stromanschluss
Erdungsklemme
MSA HUB
