DE

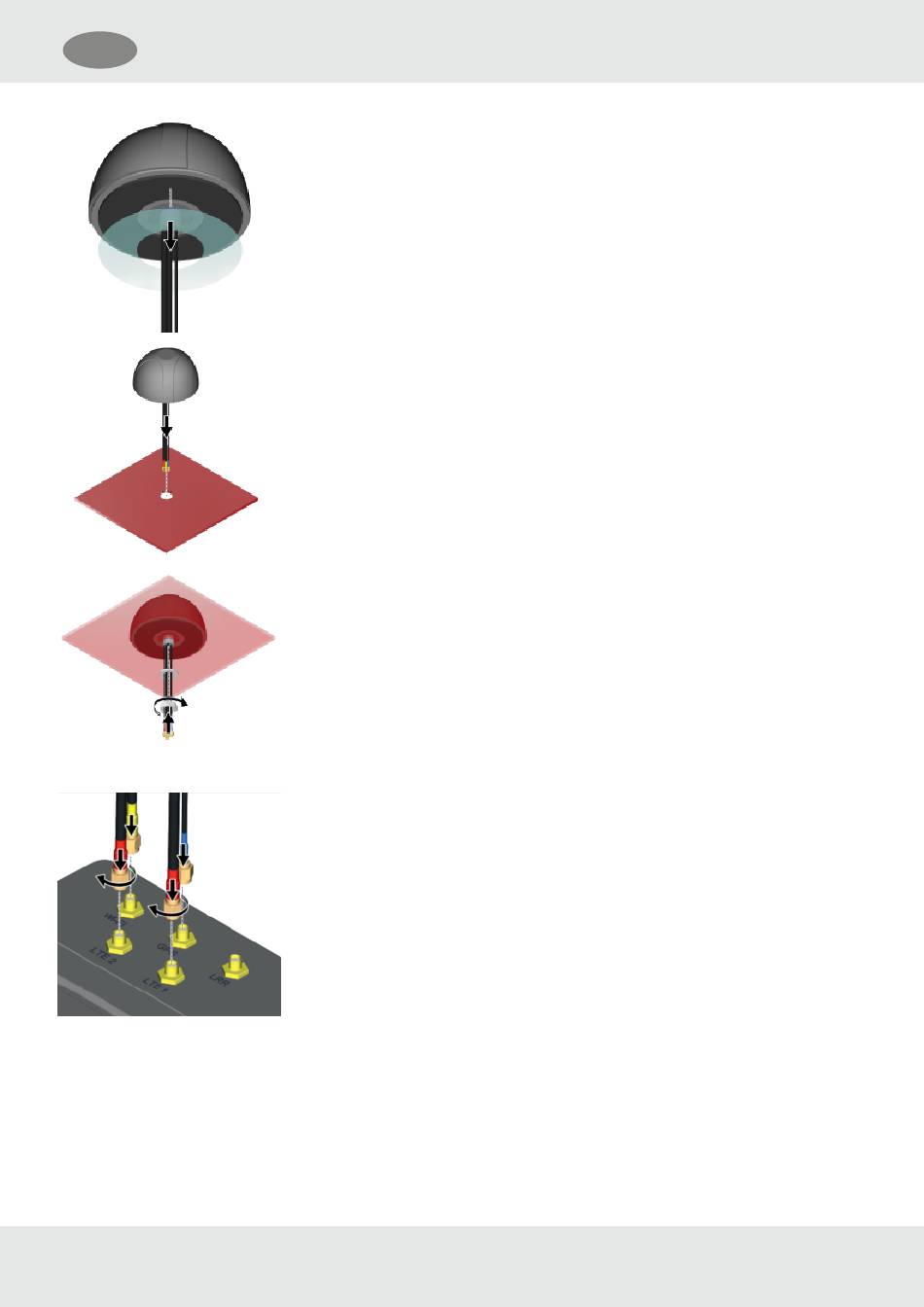

3.2.2 Langstreckenfunk-Antenne
(2) Entfernen Sie die Schutzfolie von der Klebefläche.
(3) Führen Sie die Antennenkabel durch das Loch.
(4) Bringen Sie die Antenne auf der Fläche an.
Die Klebefläche haftet vollständig auf der Fläche.
(5) Setzen Sie die Unterlegscheibe, die Federscheibe und die Kontermutter
wieder ein.
(6) Ziehen Sie die Kontermutter mit einem Drehmoment von 50 Nm (36 ft-lbf) fest.
(7) Schließen Sie die Antennenkabel an die entsprechenden MSA-HUB-
Antennenanschlüsse an.
HINWEIS: Der GPS-Anschluss ist zur zukünftigen Verwendung vorgesehen.
Kennzeichen
2G / 3G / 4G MIMO1
2G / 3G / 4G MIMO2
GPS-Glonass
2,4 / 5,8 GHz
Die Mehrfachantenne ist montiert.
(1) Entfernen Sie Grate, besonders am Dach unter dem Loch.
(2) Entfernen Sie alle Farbe von einer schmalen ringförmigen Fläche um das Loch
herum.
MSA HUB
3 Zusammenbau und Montage
Verbindungsstück
LTE 1
LTE 2
GPS
WLAN
15
