2.2.2 MSA HUB Fireservice Standard

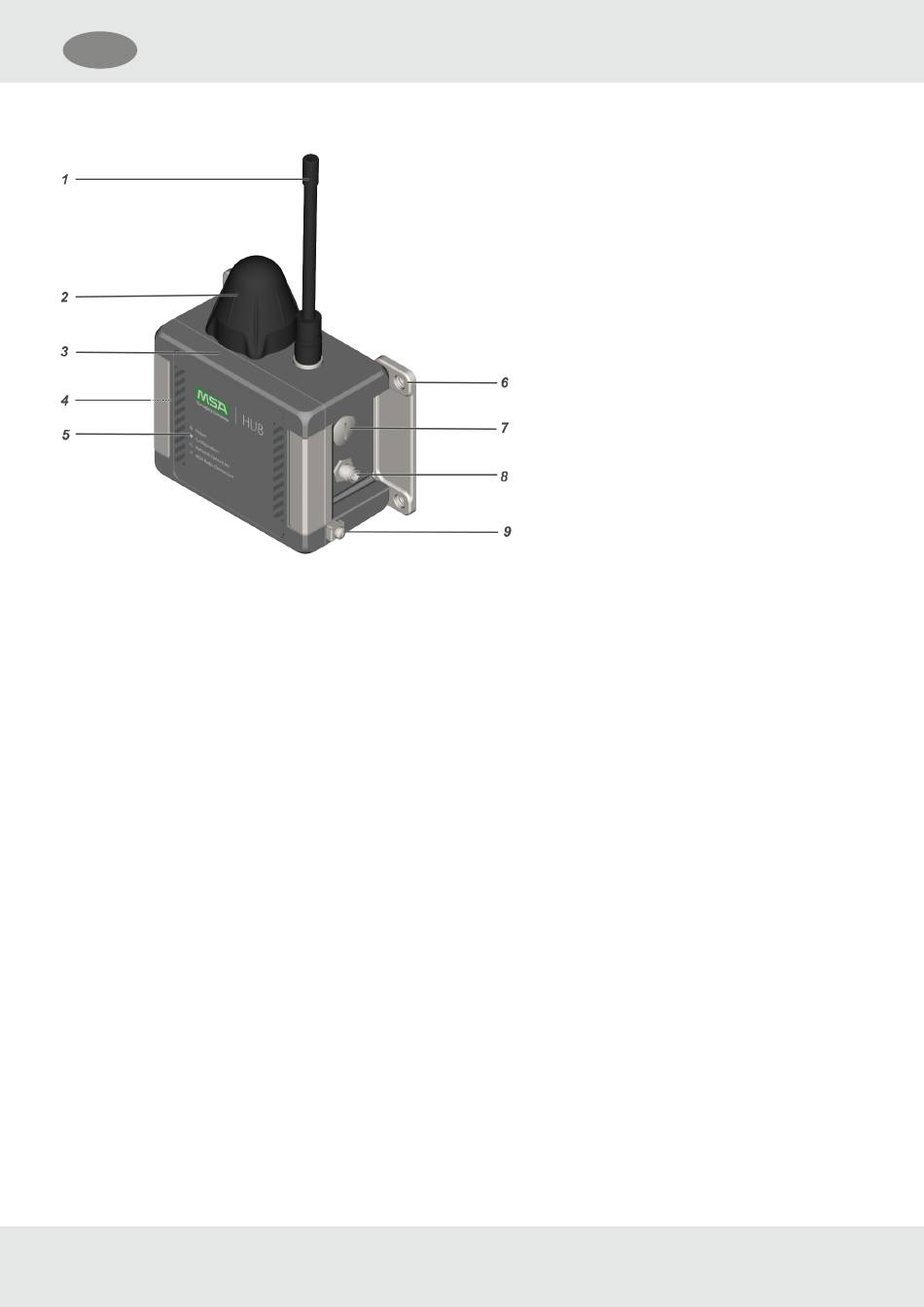

Abbildung 2 Fireservice
1
Langstreckenfunk-Antenne
Mehrfachantenne (WLAN, Mobilfunk, GPS) mit
2
Staubschutzabdeckung
3
Gehäuse
4
LTE-Diversity-Antenne (nicht abgebildet)
5
Status-LEDs
Das Gerät besteht aus einem kompakten Gehäuse mit drei Antennen und zwei Anschlüssen – Netzwerk und Strom. Der
Netzwerk-Anschlusssatz ist separat erhältlich (Teilenummer 10195741). Im Gehäusedeckel befindet sich ein SIM-
Kartenslot.
Wenn das Gerät montiert und konfiguriert ist, kann es MSA-Geräte mit dem Internet oder Intranet verbinden und Daten
übertragen. Die Status-LEDs zeigen den jeweiligen Verbindungszustand an.
6
Wandhalterungen
Verschlussschraube (Netzwerk-
7
Anschluss)
8
Stromanschluss
9
Erdungsklemme
MSA HUB
2 Beschreibung
7
