DE

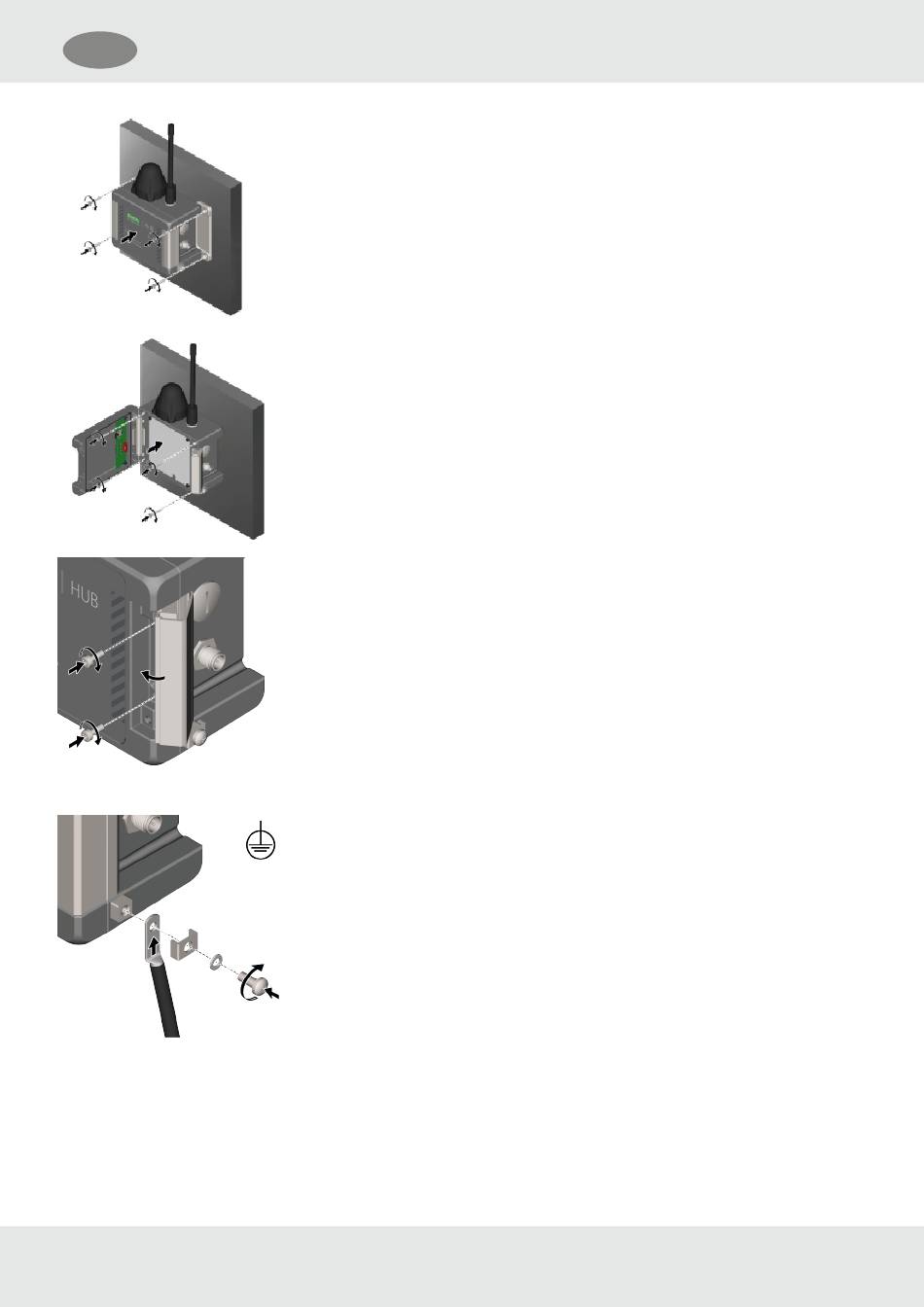

(5) Befestigen Sie die Wandhalterungen mit vier Schrauben und einem
Drehmoment von 5 Nm (3 ft-lbf) an der Fläche.
HINWEIS: Wenn keine Wandhalterungen verwendet werden, montieren Sie das
Gerät direkt auf der Fläche.
Verwenden Sie vier geeignete Schrauben und ein Drehmoment von 5 Nm (3 ft-lbf).
(6) Schließen Sie den Gehäusedeckel und ziehen Sie die Deckelschrauben mit
einem Drehmoment von 1,5 Nm (1 ft-lbf) fest.
(7) Schließen Sie die rechten Verbindungsstücke.
(8) Optional:
Lösen Sie die Erdungsklemme.
a) Führen Sie das Erdungskabel ein und ziehen Sie die Erdungsklemme
wieder mit einem Drehmoment von 2 Nm (1,5 ft-lbf) an.
MSA HUB
3 Zusammenbau und Montage
13
