3.2

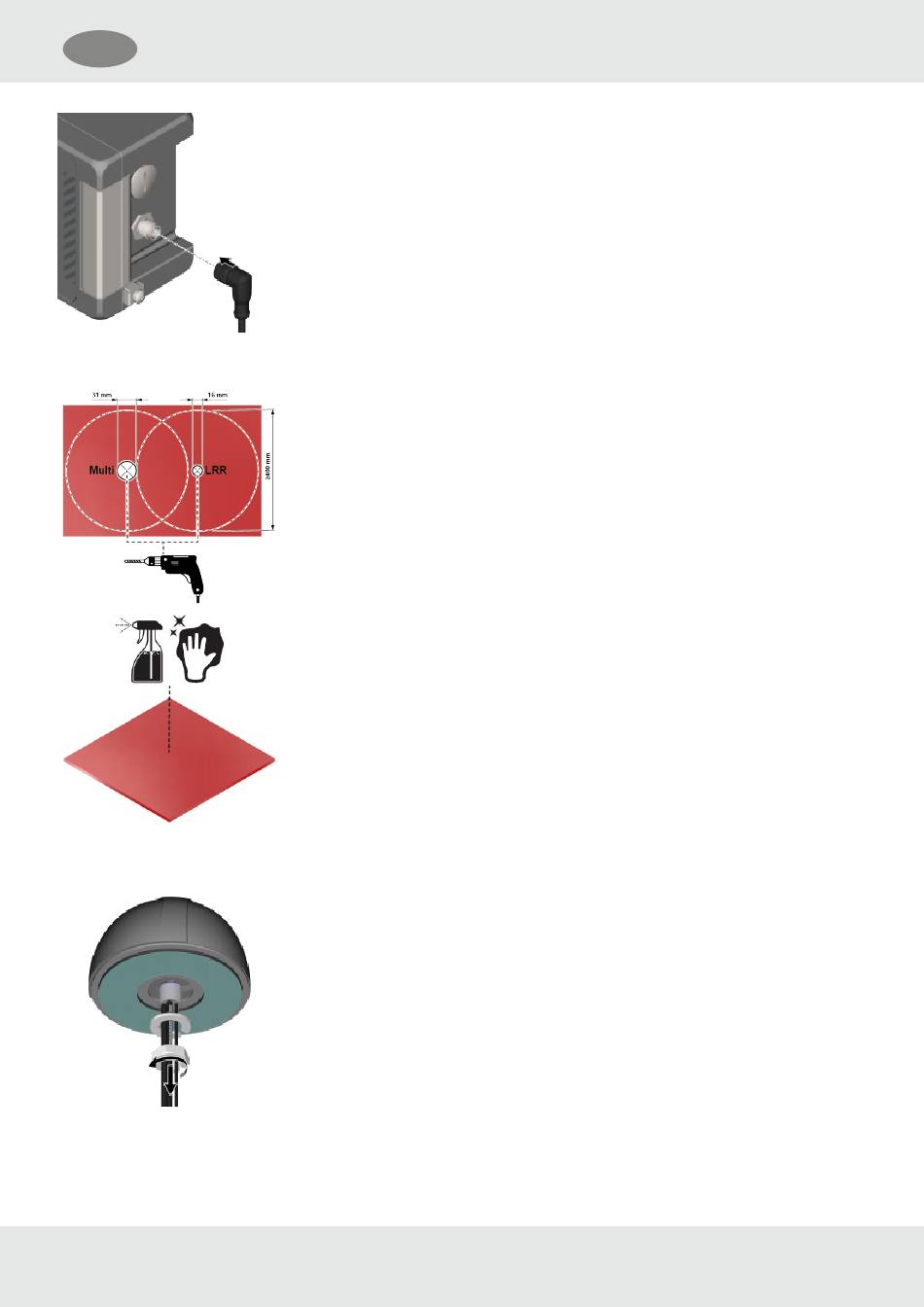

Antennenmontage (nur für Fahrzeugmontage)
3.2.1 Mehrfachantenne
(9) Stecken Sie den Stromstecker ein und drehen Sie die Überwurfmutter mit
einem SW14-Schraubenschlüssel auf ein Drehmoment von 1,2 - 1,5 Nm (0,9 -
1 ft-lbf) fest.
Das Gerät ist zusammengebaut.
(1) Bohren Sie Löcher für die Antennen in das Dach.
a) Bohren Sie ein Loch mit 31 mm (1 1/4 in) Durchmesser für die
Mehrfachantenne.
b) Bohren Sie ein Loch mit 16 mm (5/8 in) Durchmesser für die
Langstreckenfunk-Antenne.
HINWEIS: Halten Sie einen Mindestabstand von 20 cm (8 in) zwischen den
Antennen und anderen Metallteilen ein.
(2) Entfernen Sie Schmutz und Staub von der vorgesehenen Fläche auf dem
Dach.
(1) Entfernen Sie Kontermutter, Federscheibe und Unterlegscheibe.
MSA HUB
3 Zusammenbau und Montage
14
