3.6 Abmessungen

MoWa OLS10-Z 4525255 de web

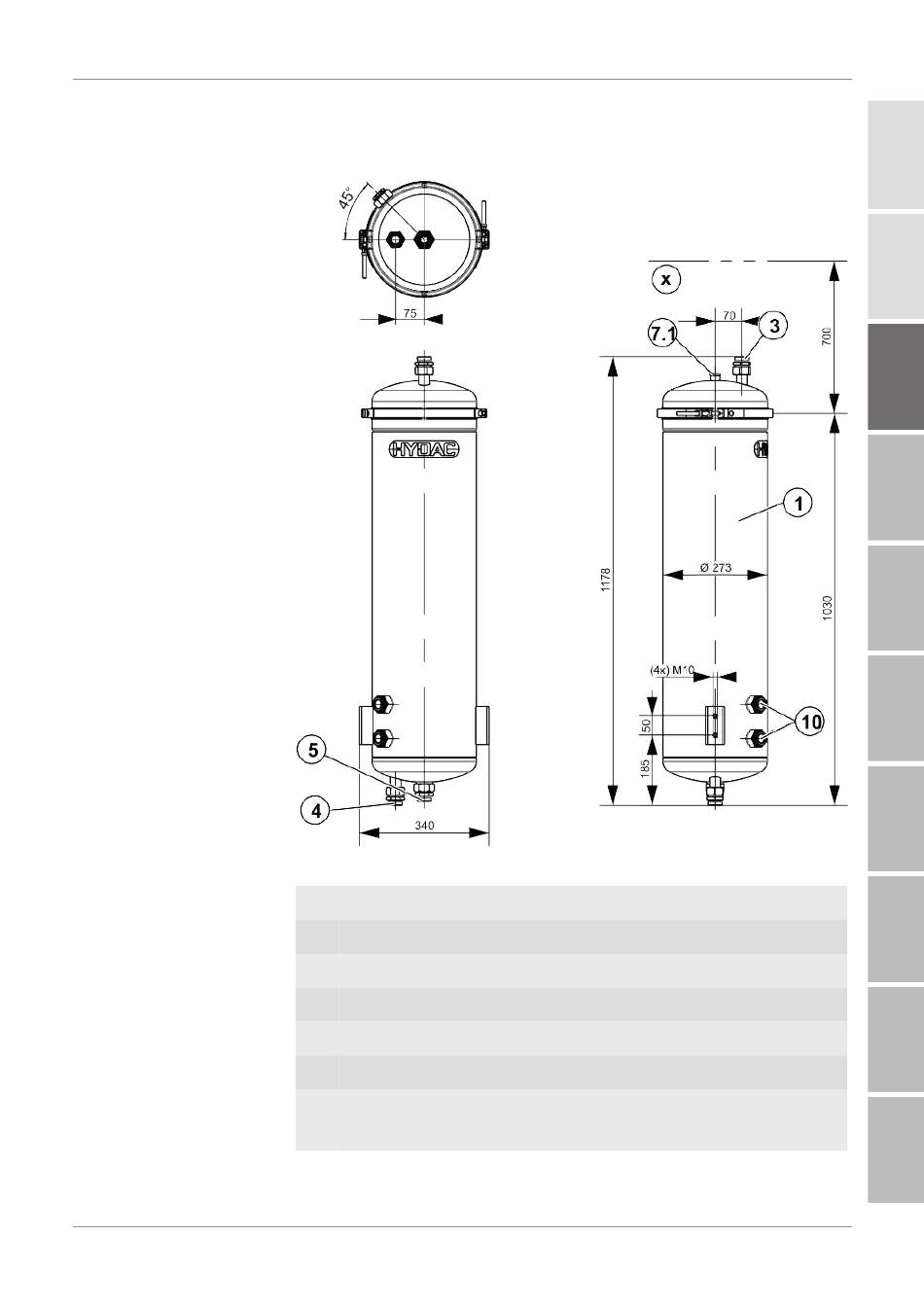

Der OLS hat folgende Abmessungen:
Abb. 3: Abmessungen in mm
1 Koalesziergehäuse
3 Öleinlass
4 Ölauslass
5 Wasserablass
7.1 Entlüftung
10 Schauglas Phasengrenze
x Erforderlicher Ausbauraum für die
Koaleszierelemente
Leitungs- und Produktbeschreibung | 3
INLET OIL
OUTLET OIL
DRAIN WATER
VENT
