5 Installation und Anschluss
5.3
Anschluss des Batteriepacks
5.3.1

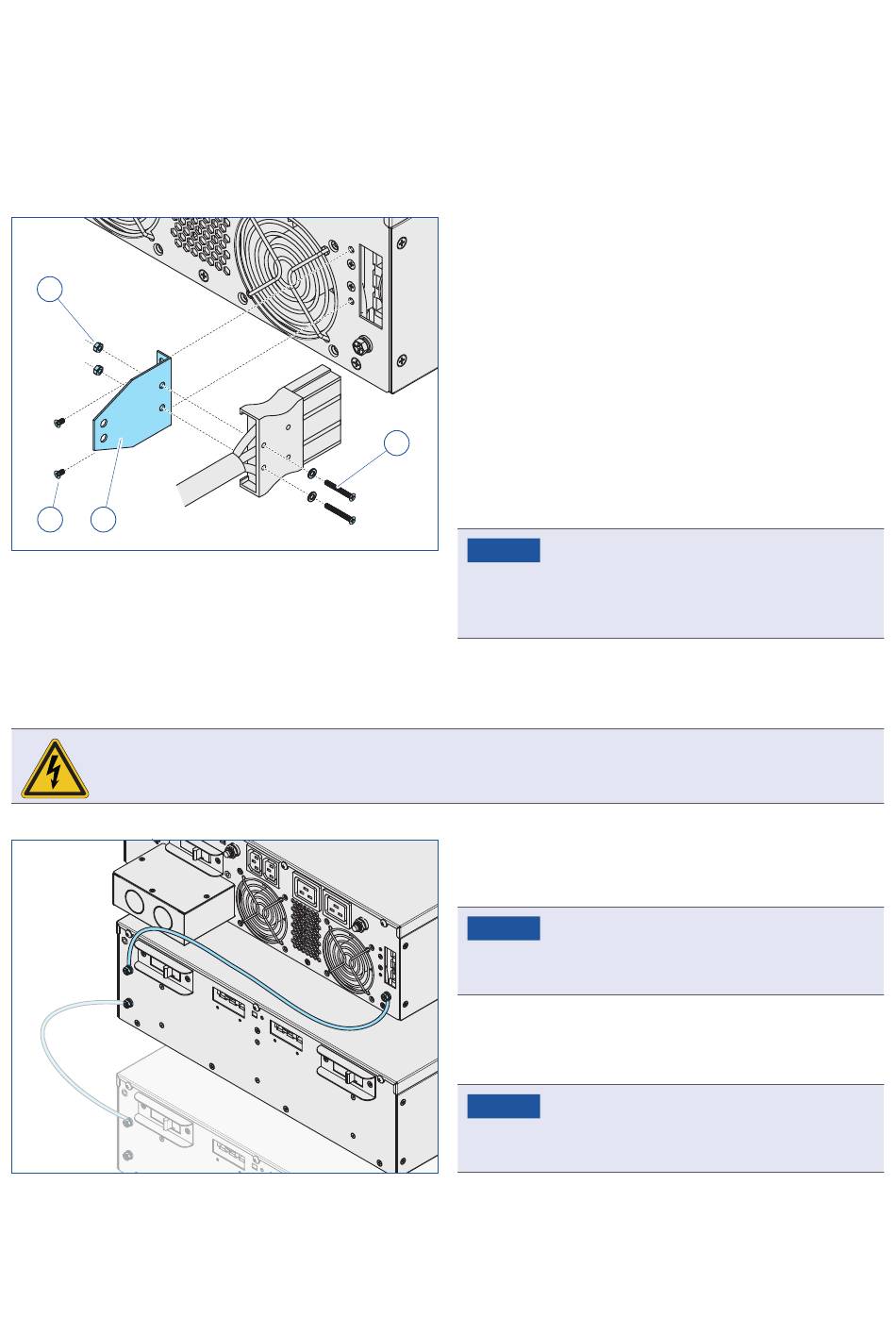

Zugentlastung Verbindungskabel
1
2
3
5.3.2
Erdung des Batteriepacks
Gefahr durch elektrischen Strom.
Lebensgefahr durch unter Spannung stehende Teile.
Der Betrieb ist nur mit angeschlossenem Schutzleiter zulässig.
f
36
1
Mutter M3
Senkkopfschrauben M4x6
2
Zugentlastungsblech
3
4
Linsenkopfschrauben M3x20 + Unterlegscheibe und Siche-
rungsscheibe
1. Montieren Sie das Zugentlastungsblech mit den Senkkopf-
schrauben an der USV..
2. Stecken Sie den Stecker des Verbindungskabels in die
zugehörige Buchse. Achtung! Stecker ganz einstecken!
4
3. Verschrauben Sie den Stecker mit dem Zugenlastungs-
blech. Benutzen Sie hierfür die Linsenkopfschrauben und
Muttern M3.
Hinweis
Im Lieferumfang des Batteriepacks befinden zwei weitere
Zugenlastungsbleche und Schrauben für die Zugentlasung
der Verbindungskabel am Batteriepack.
1. Verbinden Sie den Batteriepack über das Erdungskabel mit
der USV.
Hinweis
Das Erdungskabel ist Bestandteil des Lieferumfangs des
externen Batteriepacks.
2. Verbinden einen weiteren optionalen Batteriepack über das
Erdungskabel mit dem darüberliegenden Batteriepack.
Hinweis
Die Erdung erfolgt für Standmontage und 19-Zoll-
Rackmontage identisch.
USV MD-4500PRO, MD-6000PRO, MD11-10000PRO
