4 Produktbeschreibung
4.4

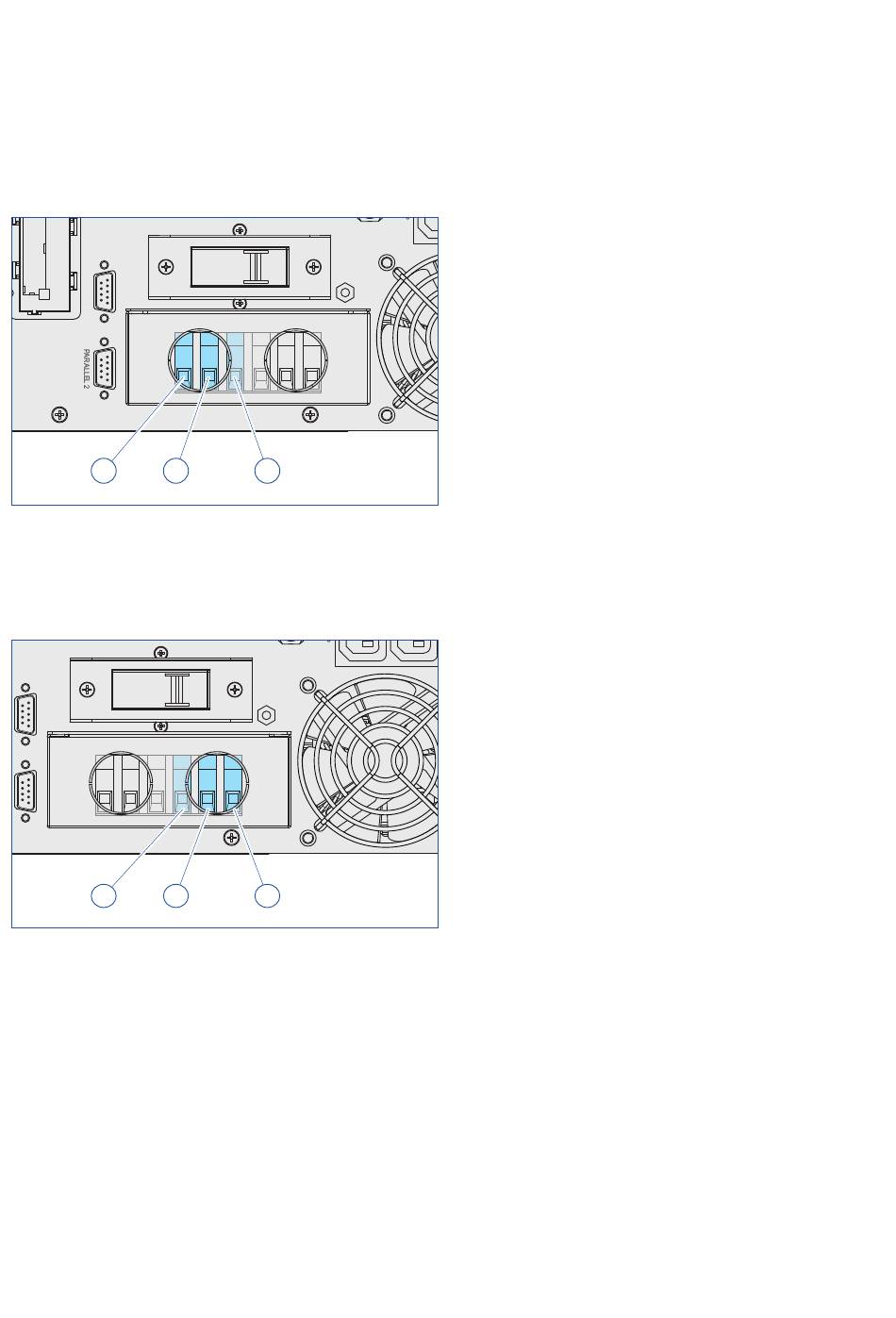

Eingangsanschluss

4.4.1

Eingangsanschluss Klemmenblock

PDU
OFF
INTELLIGENT SLOT
GND
1 2
4.5 Ausgangsanschlüsse
4.5.1

Ausgangsanschluss Klemmenblock

PDU EPO USB
OFF
GND Lin Nin Lout
1 2
16
BREAKER
EPO USB RS232 BAT-T
OUTPUT
ON
INPUT BREAKER
Lin Nin Lout Nout GND
3
BREAKER
RS232 BAT-T
OUTPUT
ON
INPUT BREAKER
Nout GND
3
1 GND (Erde)
L in (Phase)
2
N in (Nullleiter)
3
Die Eingangsanschlüsse des Klemmenblocks dienen dem
Anschluss der Spannungsversorgung für die USV. Die
Spannungsversorgung darf max. 230 V ±10% betragen.
1 L out (Phase)
N out (Nullleiter)
2
3 GND (Erde)
Die Ausgangsanschlüsse des Klemmenblocks dienen dem
Anschluss der Lastgeräte an die USV über eine entsprechende
kundenseitige Verdrahtung. Max. zulässiger Stromdurchfluß,
siehe Kapitel 9 Technische Daten, Seite 72.
USV MD-4500PRO, MD-6000PRO, MD11-10000PRO
BREAKER
OUTPUT BATTERY CONNECT
BREAKER
OUTPUT BATTERY CONNECT
