4.5.2
Ausgangsanschluss IEC 320 C19
4.5.3
Ausgangsanschluss IEC 320 C13
BREAKER
USB
RS232
BAT-T
OUTPUT
ON
INPUT BREAKER
Nin
Lout
Nout
GND
4.5.4
Anschlussbuchse für externen Batteriepack
USV MD-4500PRO, MD-6000PRO, MD11-10000PRO
BREAKER
OUTPUT
BATTERY CONNECT
BREAKER
OUTPUT
BATTERY CONNECT

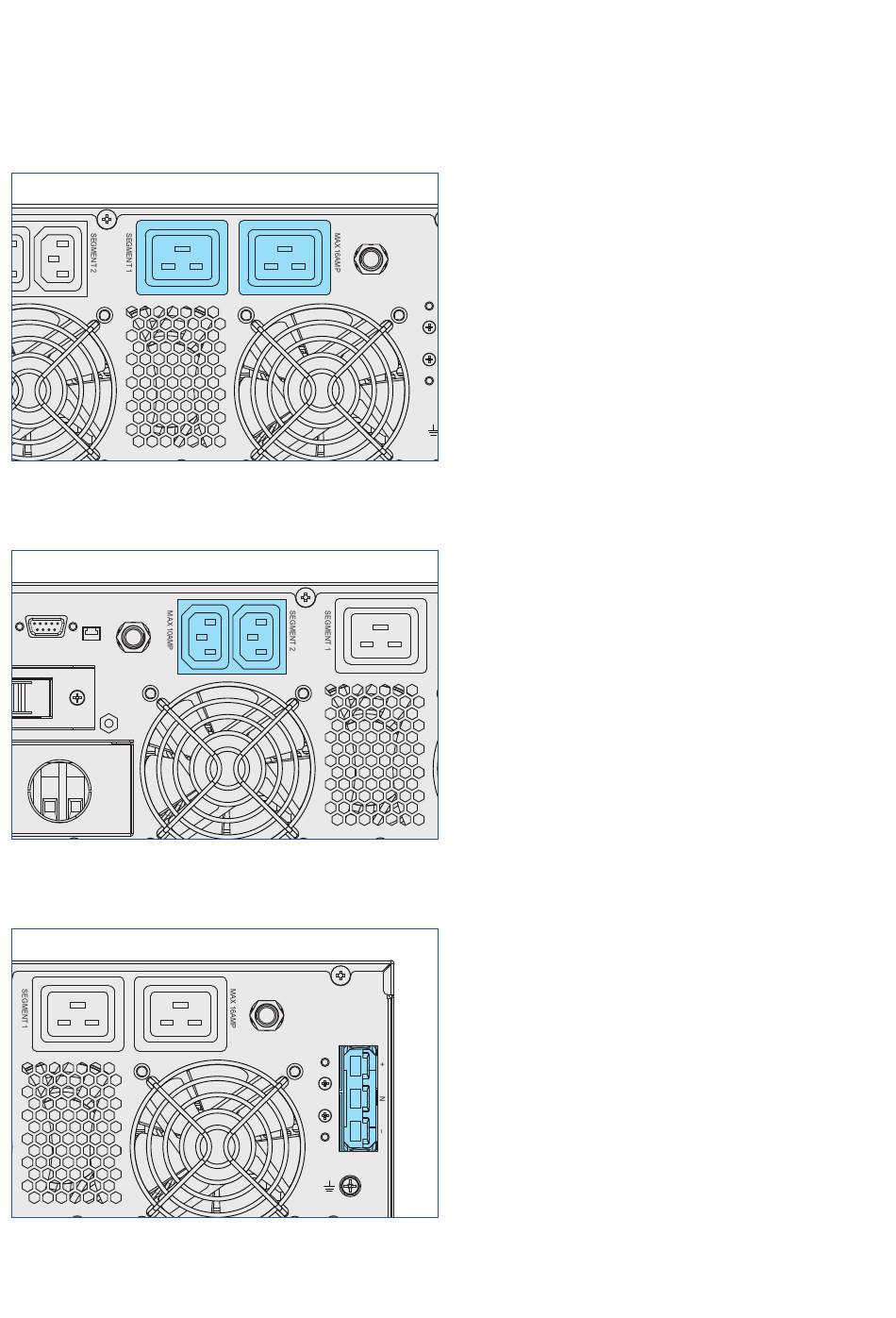

Die Ausgangsanschlüsse dienen dem Anschluss der Lastge-
räte an die USV. Der Stromdurchfluß darf max. 16 A betragen.
Die Anschlüsse des Segments 1 können zusätzlich früher
abgeschaltet werden. Dies kann durch die Wahl der EOD-Stufe
ausgeführt werden, siehe Kapitel 6.5.2 Battery, Seite 50 –
EOD-Setting.
Beispielsweise können Sie mit dieser Funktion während
eines Stromausfalls kritische Geräte am Laufen halten und
Geräte die am Segment 1 angschlossen sind, herunterfahren.
Mit dieser Funktion können Sie den Akkuverbrauch effektiv
verwalten und Akkustrom sparen.
Die Ausgangsanschlüsse dienen dem Anschluss der Lastge-
räte an die USV. Der Stromdurchfluß darf max. 10 A betragen.
BREAKER
Die Anschlüsse des Segments 2 können zusätzlich früher
abgeschaltet werden. Dies kann durch die Wahl der EOD-Stufe
OUTPUT
BATTERY CONNECT
ausgeführt werden, siehe Kapitel 6.5.2 Battery, Seite 50 –
EOD-Setting.
Beispielsweise können Sie mit dieser Funktion während
eines Stromausfalls kritische Geräte am Laufen halten und
Geräte die am Segment 2 angschlossen sind, herunterfahren.
Mit dieser Funktion können Sie den Akkuverbrauch effektiv
verwalten und Akkustrom sparen.
Die Anschlussbuchse dient dem Anschluss eines externen
Bateriepacks.
4 Produktbeschreibung
