4 Produktbeschreibung
4.6.5

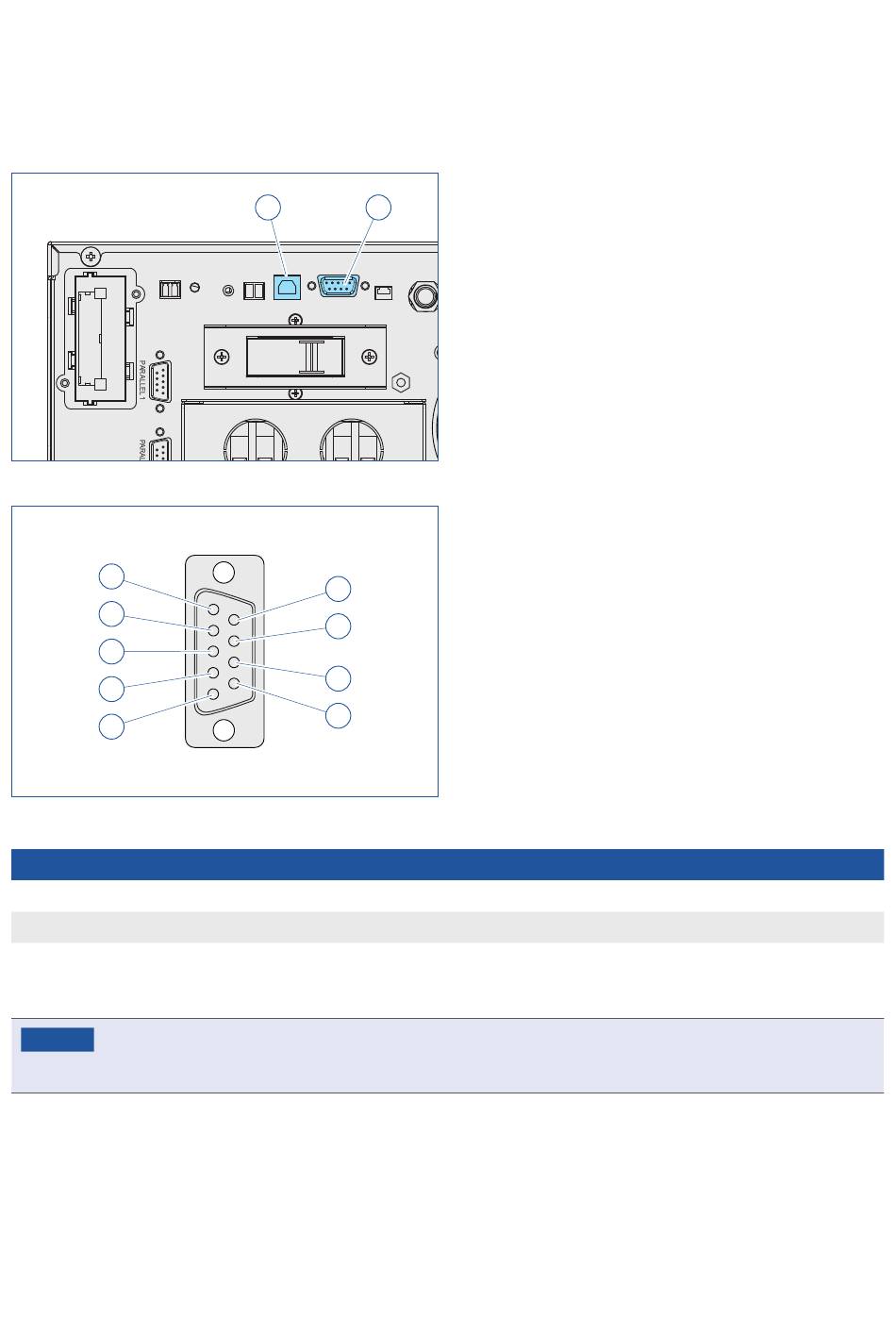

RS232-/USB-Kommunikationschnittstellen
PDU
INTELLIGENT SLOT
5
4
3
2
1
PIN
PIN 2: RxD (Receive Data)
PIN 3: TxD (Transmit Data)
PIN 5:Gnd (Ground)
Parallel zur RS232-Schnittstelle (1) kann eine Netzwerkkarte verwendet werden.
·
Hinweis
Alternativ zur RS232-Schnittstelle (1) kann die USB-Schnittstelle verwendet werden. Dabei hat die
·
USB-Schnittstelle Vorrang.
20
2
EPO
USB
RS232
OFF
GND
Lin
Nin
Lout
Nout
9
8
7
6
PC
Empfangen
Senden
Massepotenial
1
RS232-Schnittstelle
1
USB-Schnittstelle
2
Über die Kommunikationsschnittstellen werden alle relevan-
ten Daten zur Fernüberwachung mittels PC und USV-Software
BREAKER
zur Verfügung gestellt.
BAT-T
OUTPUT
ON
INPUT BREAKER
GND
Einstellungen und Pinbelegung:
Baud Rate: 2400 bps
Data Length: 8 bits
Stop Bit: 1 bit
Parität: None
USV
Senden
Empfangen
USV MD-4500PRO, MD-6000PRO, MD11-10000PRO
BREAKER
OUTPUT
BATTERY CONN
