Athena GET 2ND INJ. KIT Installationsanleitung Seite 15

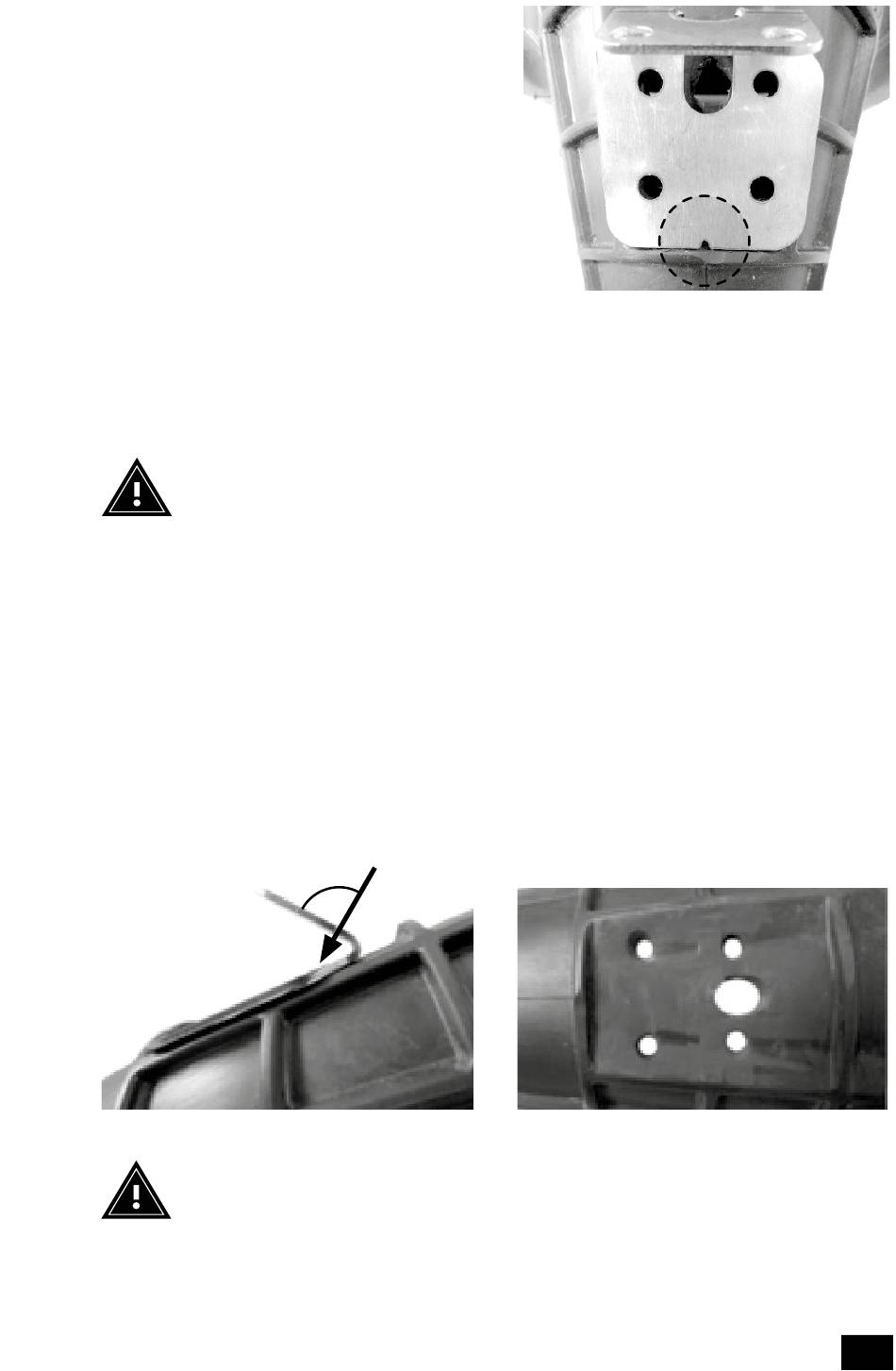

3. Posizionare la staffa di
supporto del
iniettore inclusa nella scatola sul
collettore e usarla come guida.
Assicurarsi che il riferimento
sull'asse centrale della staffa sia
allineato alla linea di giunzione
del collettore, che corrisponde
all'asse centrale del collettore.
4. Segnare i quattro fori esterni da Ø 4 mm / 0,16" che devono
essere fresati. Rimuovere la staffa e fresare i fori con punte
da fresa.
ATTENZIONE: UTILIZZARE LA STAFFA COME UN
MODELLO, NON COME SUPPORTO PER LA FRESATURA.
NON USARE PUNTE DA TRAPANO, UTILIZZARE SOLO
PUNTE DA FRESA. RICORDARSI DI RIMUOVERE
EVENTUALI RESIDUI RIMASTI DALLA FRESATURA:
I RESIDUI POSSONO DANNEGGIARE IL MOTORE O
COMPROMETTERNE LE PRESTAZIONI.
5. Posizionare nuovamente la staffa di supporto secondo
iniettore sul collettore e usarla come guida per segnare il foro
del secondo iniettore (Ø 7,5mm, 0.30"). Rispettare la direzione e
l'angolo come indicato in figura (90°).
ATTENZIONE: NON USARE PUNTE DA TRAPANO,
UTILIZZARE SOLO PUNTE DA FRESA. RICORDARSI DI
RIMUOVERE EVENTUALI RESIDUI RIMASTI DALLA
FRESATURA: I RESIDUI POSSONO DANNEGGIARE IL
MOTORE O COMPROMETTERNE LE PRESTAZIONI.
kit secondo
90°
