Technische Daten; E606 Chassis Von Oben - engl Ironball Bedienungsanleitung

Technische Daten

Ausgangsleistung:
Eingangsempfindlichkeit am Input, Clean:
Eingangsempfindlichkeit am Effect Return:
Ausgang Effect Send, Pegelbereich:
Ausgang Balanced Line Out:
Kopfhörerendstufe:
Röhrenbestückung:
Details zu den Röhren siehe Beschreibung unten!
Sicherungen:
Netzsicherung
bei 100 / 110 /120 Volt Netzspannung:
bei 220 / 230 / 240 Volt Netzspannung:
Endstufen-Röhren (intern auf PCB angeordnet):
Wichtig: Defekte Sicherung nur gegen identische Ausführung mit dem gleichen Wert ersetzen!
Leistungsaufnahme:
Abmessungen:
Gewicht:

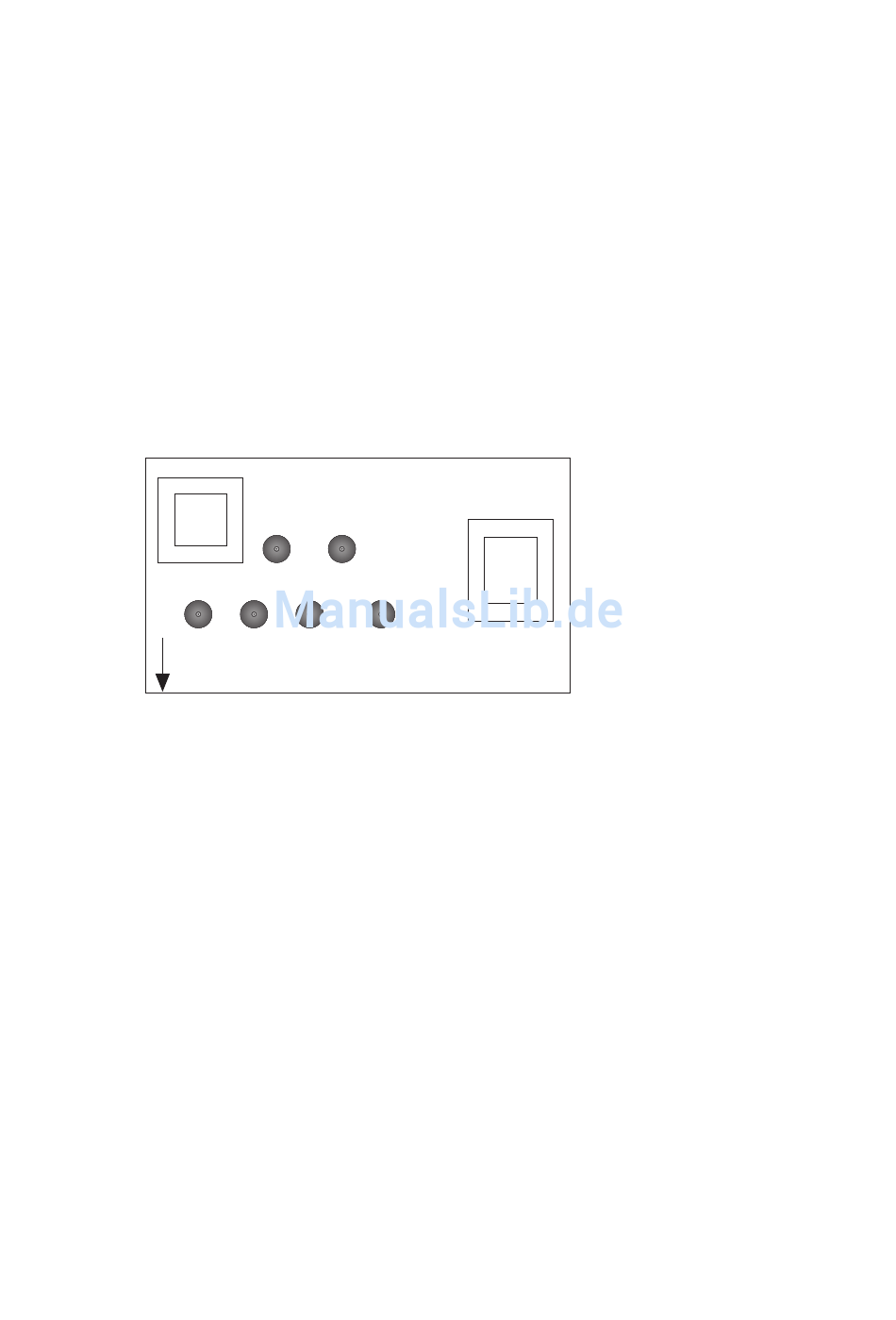

Röhrenlageplan:
NF-Übertrager
ECC83
Input
Funktion der einzelnen Röhren
V1 - ECC83 (12AX7): Eingangsstufe, 2. Gain-Stufe; Selektionsgrad: FQ
V2 - ECC83 (12AX7): Treiberstufe Lead-Kanal, 4. Stufe; Selektionsgrad: selected
V3 - ECC83 (12AX7): FX Pufferstufe, Endstufen-Treiberstufe; selected
V4 - ECC83 (12AX7): Phasenumkehrstufe; Selektionsgrad: standard
V5, V6 - EL84:
Röhrenwechsel
1. Wechsel am: _ _ _ _ _ _ _ 20 _ _ _ Durchgeführt von: _ _ _ _ _ _ _ _ _ _ _ _ _ _
gewechselte Röhren: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Grund: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
2. Wechsel am: _ _ _ _ _ _ _ 20 _ _ _ Durchgeführt von: _ _ _ _ _ _ _ _ _ _ _ _ _ _
gewechselte Röhren: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Grund: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
3. Wechsel am: _ _ _ _ _ _ _ 20 _ _ _ Durchgeführt von: _ _ _ _ _ _ _ _ _ _ _ _ _ _
gewechselte Röhren: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Grund: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
V 5 V 6
EL84 EL84
V 1 V 2 V 3
ECC83 ECC83
Leistungsröhren der Endstufe: selektierter Satz
ca. 20 Watt max. an 8 oder 16 Ohm;
von -40 dB bis ca. -5 dB max.;
-20 dB bis ca. 0 dB max.;
-10 dB, bis ca. 0 dB max.;
0 dB max.;
ca. 2 x 0,1 Watt an 8 Ohm, Halbleitertechnik
Impedanz 8 bis 32 Ohm;
4 x ECC 83 (12AX7);
2 x EL 84 (6BQ5);
0,8 ATL (träge);
0,4 ATL (träge);
2 x 0,08 AM (mittelträge)
ca. 80 Watt max.
ca. 34 x 14 (17) x 22 cm (B x H x T)
ca. 7 kg
E606 Chassis
von oben
Netztrafo
V 4
ECC83
