- Seite 1 TUBE PREAMP 530 modern Rock Bedienungsanleitung Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen!
- Seite 2 Die Vollröhren-Vorstufe 530 vereint absolut professionelle und phantastische Röhren-Sounds mit moderner, sehr kompakter (1HE) 19" Rack-Technologie. Die beiden Hauptkanäle Clean und Lead sind mit separaten Klangregel-Systemen, Empfindlichkeits- und Lautstärke-Reglern zur optimalen tonalen Abstimmung ausgestattet. Der Gain Lo/Hi-Schalter wandelt den Clean zu einem Crunch, im Leadkanal sind Variationen von Heavy-Crunch Hi-Gain-Lead abrufbar.
- Seite 3 In der Praxis ist auch eine Verwendung beider LINE-Ausgänge für die folgende Anwendung denkbar: Ausgang (27) und (28) steuern eine Stereo-Röhrenenstufe (z.B. eine ENGL 830/50) für den Betrieb von zwei Cabinets (z.B. ENGL 412G oder S) an, die beiden frequenzkorrigierten LINE-Ausgänge liefern das simulierte "412"-Signal direkt an den Mixer der P.A.-Anlage, wodurch eine Abnahme an der Box über ein Mikrofon entfällt.

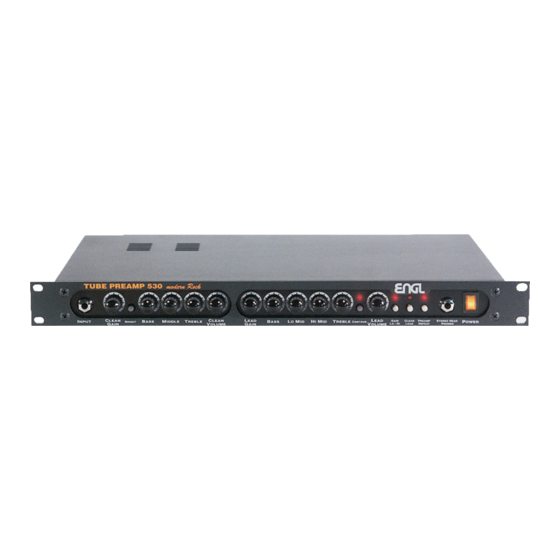

- Seite 4 Front TUBE PREAMP 530 LEAN LEAN LEAN REAMP TEREO NPUT RIGHT IDDLE REBLE REBLE ONTOUR OWER OLUME OLUME EFEAT HONES 2 3 4 9 10 11 12 13 14 15 1617 18 19 INPUT (CONTOUR) (Haupt-)Eingang, Klinke asymmetrisch. Diese Funktion läßt sich auch über einen Fuß- schalter an Buchse (23) aktivieren;...
- Seite 5 CLEAN/LEAD; GAIN LO/HI LINE OUTPUT: LEFT Stereo-Klinkenbuchse zum Anschluß eines Line Ausgang der Vorstufe (Klinkenbuchse, Zweifach-Fußschalters (z.B. ENGL Z-4) oder asymmetrisch), linker Kanal. eines MIDI-Switchers (z.B. ENGL Z-11). Das hier anliegende Signal kann an eine Folgende Funktionen werden über diese Endstufe oder an Effektgeräte über ein ab-...
-
Seite 6: Technische Daten
Der INSTRUMENT-Ausgang (32) liefert ein ähnliches Signal wie es von den Tonabnehmern einer Gitarre erzeugt wird, wenn die Vorstufe aktiv (PREAMP DEFEAT-Schalter Aus) ist: Hochohmig und im selben Pegelbereich des Gitarren-Signals. Diese Eigenschaft ist von Bedeutung, um bei einer Bypass-Schaltung der Vorstufe (: Gitarren-Signal wird direkt an den Instrument-Ausgang geleitet) etwa gleiche Bedingungen für die Weiterverarbeitung des Signals, zum Beispiel in einem Effektgerät, einer in Reihe geschalteten zweiten Vorstufe oder der Endstufe, zu gewährleisten. - Seite 7 Signal-Laufplan: INSTRUMENT INPUT (1) PREAMP PREAMP OUTPUT (32) DEFEAT (17) DEFEAT (17) CLEAN CLEAN / LEAD AUXILLARY GAIN, EQ, VOLUME INPUT (33) LEAD TUBE PREAMPLIFIER FX LOOP LINE OUTPUT RETURN RIGHT LINE RIGHT (27) RIGHT (30) PREAMP & BUFFER LINE LEVEL FX LOOP LINE OUTPUT...
- Seite 8 Eigene Reparaturversuche unterlassen! Verstärker unbedingt vor Feuchtigkeit und Nässe schützen! Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen! ENGL Gerätebau GmbH, Germany; Internet: www.engl-amps.com Text, Entwurf, Grafiken und Layout: Horst Langer T e c h n i s c h e Ä n d e r u n g e n o h n e V o r a n k ü n d i g u n g v o r b e h a l t e n .
