27 Level: Signal-Pegel Regler für den frequenzkorrigierten Line-Ausgang, wird dazu verwendet, um
den Signal-Pegel des Verstärkers am Line-Ausgang dem Eingang des Mixers oder Aufnahmegerätes
anzupassen.
28 Overload: Dieses LED zeigt eine Übersteuerung des Line-Ausgangs an; in diesem Fall mit dem
Level-Regler den Signal-Pegel entsprechend reduzieren.
29 Line Out Frequency Compesated: Line Ausgang für das frequenzkorrigierte, symmetrierte
Endstufen-Signal des Verstärkers ( XLR-Buchse: Pin 2 und 3 Signal, Pin 1 = N.C. ).
Das hier anliegende Signal kann direkt in einen Mixer, oder in ein Aufnahmegerät eingespeist werden. Da
das Signal nach der Endstufe des Verstärkers entnommen wird, muß die Endstufe aktiviert sein und eine
Last an einem der Ausgänge 24 bis 26 angeschlossen sein!
Der Ausgangs-Pegel des Line-Ausgangs ist von folgenden Faktoren abhängig: vom Eingangs-Pegel (Gain),
dem Volume-Regler im Lead- Kanal und zu einem gewissen Teil auch von der Einstellung der Klangregler,
sowie von der Position des Master-Reglers. Als erstes die komplette Einstellung auf der Frontseite
(gewünschte Sound-Kombinationen) vornehmen, Effekt-Gerät einpegeln (falls eingeschleift) und jetzt mit
dem Level-Regler den Pegel-Abgleich vollziehen. Der Line-Ausgang ist erst dann übersteuert, wenn das
Overload-LED sehr kräftig und ständig aufleuchtet. Bis kurz vor diesem Punkt kann, falls es für den
Eingang eines Mixers oder eines Aufnahme-Gerätes erforderlich sein sollte, der Pegel angehoben werden.
Eine Feinabstimmung erfolgt mit dem Input-Sensitivity oder Gain-Regler des jeweils verwendeten Gerätes.
Technische Daten:
Ausgangsleistung:
Röhrenbestückung:
Sicherungen: extern: 2,5 AM (mittelträge) für das 230 Volt Modell;
intern: 3,15 AT (träge) für das 230 Volt Modell;
WICHTIG:
Lüfter:
Bitte beachten:
Abmessungen:
Gewicht:

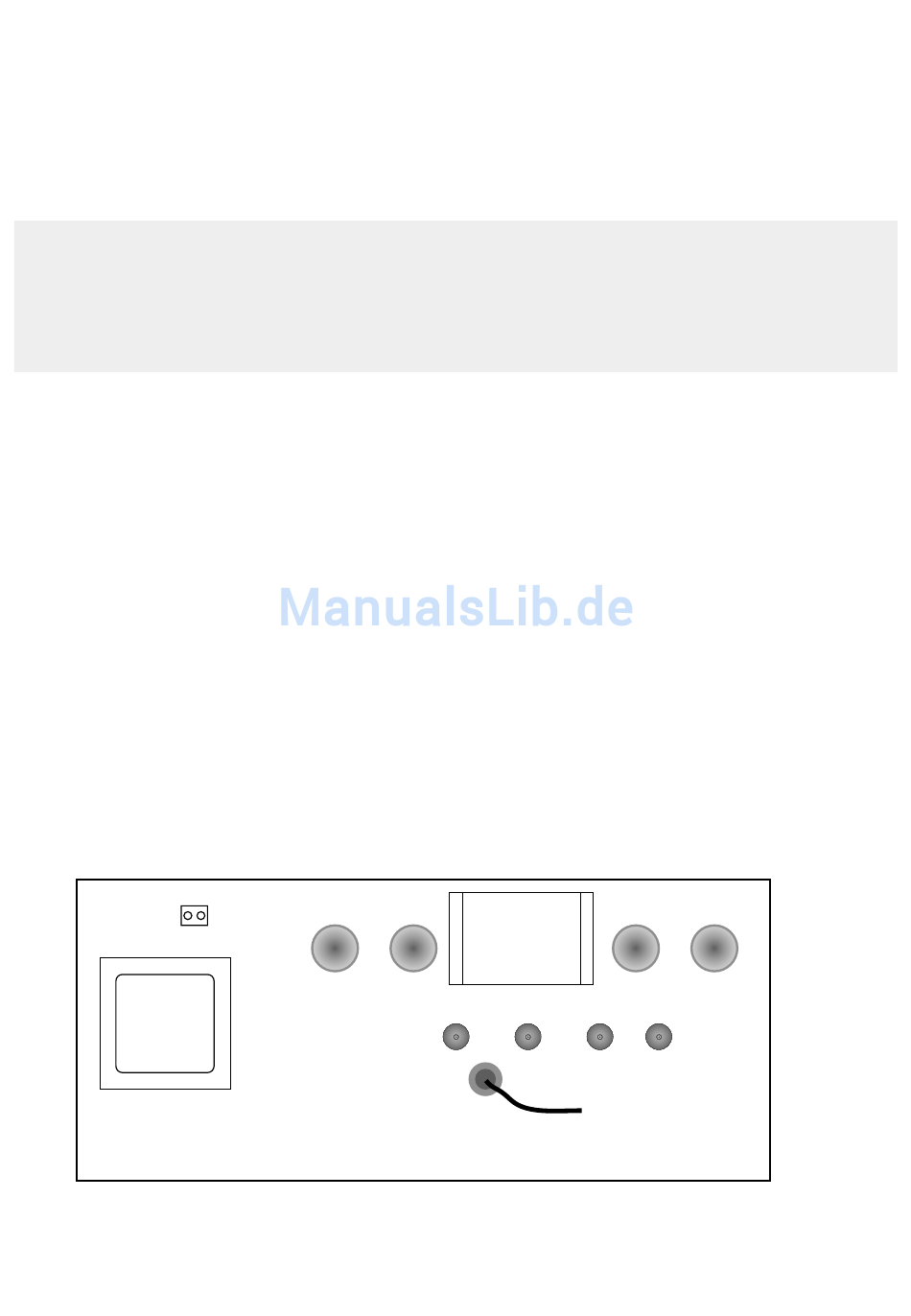

Röhrenlageplan:
Lüfter-
Anschluß
Netztrafo
ca. 100 Watt an 4, 8 oder 16 Ohm.
V1 (Eingangs-Röhre): ECC 83 / 12AX7, FQ selektiert;
V2, V3: ECC 83 / 12AX7, selektiert;
V4: ECC 83 / 12AX7, standard;
V6 - V10: 5881(6L6GC) selektierter Satz.
5 AM (mittelträge) in den 100 und 120 Volt Modellen.
6,3 AT (träge) in den 100 und 120 Volt Modellen.
Bei Austausch nur durch Sicherung gleichen Wertes ersetzen!
zwei Stück je 12 Volt DC - 1,2 Watt;
Um eine einwandfreie Kühlung zu gewährleisten, sollten die beiden Lüfter
während des Verstärker-Betriebs, vor allem im harten Bühnen-Einsatz
und bei höheren Umgebungs-Temparaturen immer arbeiten.
Ist für Studio-Recording oder andere Gegebenheiten absolute Stille erforderlich,
können beide Lüfter mittels der Zentral-Steckverbindung von der Stromversorgung
für den Zeitraum von zwei bis drei Stunden Dauerbetrieb getrennt werden.
Combo E340 ca. 57,5 x 48 x 27 cm; Topteil E345 ca.57,5 x 27 x 27 ( B x H x T )
Combo E340 ca. 24 kg; Topteil E345 ca. 18 kg;
V 5
Chassis Typ E340
und E345
V 6
NF-Übertrager
V4
V3
Hall-Anschlußkabel:
roter Stecker -> Input
schwarzer Stecker -> Output
V 7
V 8
V 2
V1
