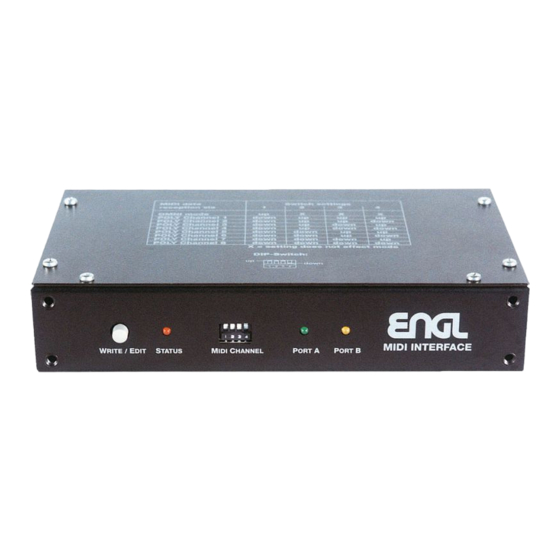

- Seite 1 MIDI INTERFACE Bedienungsanleitung Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen!
- Seite 2 Zeitpunkt auftauchende Fragen zu beantworten oder Probleme lösen zu helfen. Erläuterung: Ein ENGL Verstärker (Combo, Topteil oder Rackgerät) wird zur Vereinfachung in der nachfolgenden Beschreibung immer als "Verstärker" bezeichnet, das ENGL MIDI INTERFACE...
-
Seite 3: Midi Channel
Diodenbuchse, von hier können die an der MIDI IN-Buchse eingespeisten MIDI-Daten einem weiteren MIDI-Gerät zugeführt werden. 7 MIDI IN Diodenbuchse, hier werden die von einem MIDI-Sender (zum Beispiel von der Engl MIDI-Fußleiste Z-12) erzeugten Daten eingespeist. 8 Stromversorgungs-Selektionsschalter Mit diesem Schalter wird die Stromversorgung über die MIDI-Leitung zur ENGL-Fußleiste Z-12 aktiviert. - Seite 4 Einen weiteren Verstärker, falls vorhanden, mit INTERFACE PORT B (9) verbinden (zweites Verbindungskabel ist optional). 3. Eine MIDI-Fußleiste (z.B. Engl MIDI Footcontroller Z-12) oder ein MIDI-Sender wird über ein Diodenkabel mit der MIDI IN-Buchse (7) verbunden; die MIDI THRU-Buchse (6) stellt die MIDI-Daten für weitere MIDI-Geräte (z.B.
- Seite 5 Interface befindet sich in der MANUAL-Phase. 2. Den gewünschten MIDI-Programmplatz (zwischen 01 und 100) zum Beispiel über die Engl MIDI-Fußleiste Z-12 oder anderen MIDI-Sender anwählen. =>MIDI MODE-Led am Verstärker (gegebenfalls an beiden) blinkt, sämtliche programmierbare Schaltfunktionen werden auf die in diesem Programm abgespeicherten Einstellungen geschaltet.
-
Seite 6: Technische Daten
Technische Daten: Stromversorgung: erfolgt über Verstärker an Port A; ca. 11 V AC, max. 0,5 A; Phantomspeisung (AC!) für ENGL MIDI-Fußleiste Z-12 über MIDI-IN Buchse schaltbar, Belegung siehe Schema unten. System: Controller AT89C51 mit internen 4k Flashspeicher für Software (protected), 12MHz Systemtakt;...
