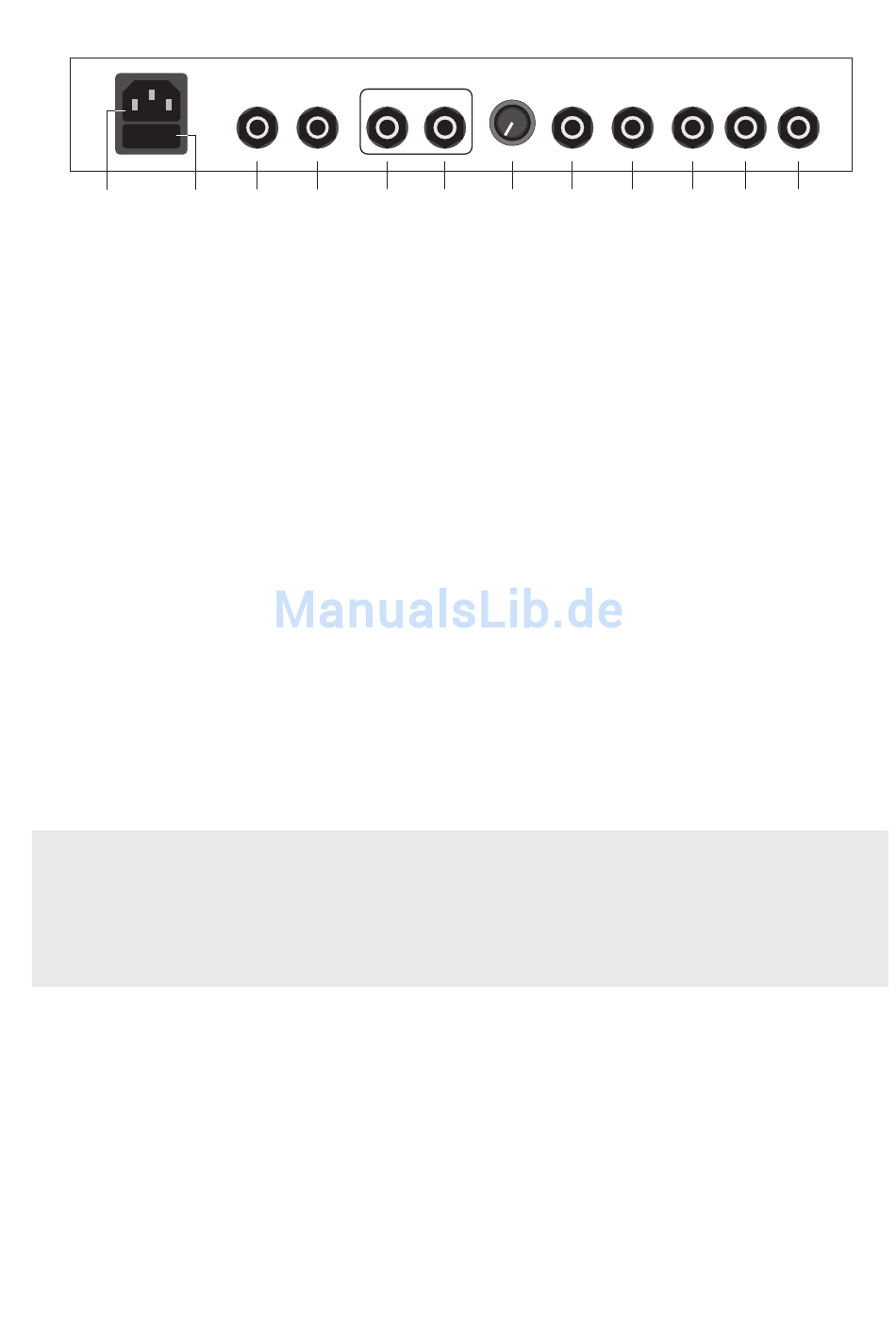

Rückseite
14
14 Netzanschluss: An diesen genormten Kaltgeräte-Einbaustecker wird das mitgelieferte
Netzkabel angeschlossen.
ACHTUNG: Nur einwandfreies Kabel mit Schutzkontaktstecker verwenden!
Vor Inbetriebnahme des Gerätes prüfen, ob die örtliche Netzspannung mit dem Wert
übereinstimmt, der auf dem Etikett im Bereich oberhalb der Netzbuchse angegeben ist!
Die zusätzlichen Hinweise zum Netzanschluss in der separat mitgelieferten Broschüre
"Gefahrenhinweise" beachten!
15 Schublade für Netzsicherung: enthält die Netzsicherung in der hinteren Kammer und eine
Ersatzsicherung in der vorderen Kammer.
ACHTUNG: Defekte Sicherung nur gegen identische Ausführung mit dem gleichen Wert ersetzen!
(siehe Tabelle!)
16 Footswitch M.V.B.; Reverb: Stereo-Klinkenbuchse zum Anschluss eines
Zweifach-Fußschalters für folgende Funktionen:
1. M.V.B. (Anhebung der Masterlautstärke): Steuerung der M.V.B.-Funktion;
2. Steuerung des Hallsystems, Aus / Ein (aktiv): (Stereo-Kontakt / "Ring").
Falls kein Fußschalter an diese Buchse angeschlossen ist, sind die Funktion M.V.B.
und das Hallsystem aktiviert. Informationen zur Belegung der Klinkenbuchsen auf der letzten Seite.
Zusätzlicher Hinweis: Zur Anzeige der Schalterstellung können LED's in Serie zu den Schaltern
in einem entsprechenden Fußschalter eingebaut sein. Der Strom beträgt ungefähr 10 mA
über jeden der beiden Schalter und reicht aus, um eine Standard-LED zu speisen.
17 Footswitch Clean/Lead; Gain Boost: Stereo-Klinkenbuchse zum Anschluss eines
Zweifach-Fußschalters für folgende Funktionen:
1. Kanalumschaltung zwischen Clean und Lead (Mono-Kontakt / "Spitze")
2. Gain Boost: Steuerung der Gain Boost Funktion, passiv / aktiv (Stereo-Kontakt / "Ring").
Bei Anschluss eines Fußschalters an diese Buchse ist die Kanalumschaltung (11) und
die Gain Boost-Funktion (10) am Amp gesperrt.
Weitere Informationen und Grafiken zur Belegung der Klinkenbuchsen auf der letzten Seite.
Zusätzlicher Hinweis: Zur Anzeige der Schalterstellung können LED's in Serie zu den Schaltern
in einem entsprechenden Fußschalter eingebaut sein. Der Strom beträgt ungefähr 10 mA
über jeden der beiden Schalter und reicht aus, um eine Standard-LED zu speisen.
Tipp vom Designer: Wenn Du die vier Schaltfunktionen (Kanalumschaltung, Gain Boost,
M.V.B. und Reverb Off/On) des Verstärkers über ein MIDI-System steuern möchtest,
verwende hierfür die Buchse 16 und 17 sowie einen Looper oder einen MIDI-Switcher
(z.B. ENGL Z-11). Über Stereo-Klinkenkabel stellst Du einfach eine Verbindung zum MIDI-Switcher
Z-11 (optional) her. Sämtliche Schaltfunktionen des Amps werden nun mit dem Switcher
eingestellt. Du speicherst Deine begehrten Sound-Kombinationen auf verschiedenen
MIDI-Programmplätzen und rufst diese über eine MIDI-Fußleiste (z.B. ENGL Z-12) ab.
Weitere Details hierzu und Verschaltungsbeispiele auf der letzten Seite der Anleitung.
18 FX Loop Send: Signal-Ausgang der Effektschleife, wird durch ein möglichst kurzes,
abgeschirmtes Klinkenkabel mit dem Eingang eines Effektgerätes verbunden.
19 FX Loop Return: Signal-Eingang der Effektschleife, wird durch ein möglichst kurzes,
abgeschirmtes Klinkenkabel mit dem Ausgang eines Effektgerätes verbunden.
Hinweis: Der Effektweg sitzt schaltungstechnisch zwischen Vor- und Endstufe des Verstärkers.
Ein Klinkenstecker an der Return-Buchse unterbricht den Signalweg zwischen Vor- und Endstufe.
20 Reverb Level: Hallpegel-Regler, bestimmt den Anteil des Hall-Signals in der Vorstufe des
Verstärkers. Die Hall-Intensität nimmt zu, wenn der Regler im Uhrzeigersinn bewegt wird,
vorausgesetzt das Hall-System ist aktiviert. In der Reglerstellung "0" (Linksanschlag) oder bei
inaktivem Hall-System ist das Signal absolut trocken.
Das Hall-System lässt sich mit einem Fußschalter an Buchse (16) aktivieren oder deaktivieren.
Ohne entsprechende Fußleiste an Buchse (16) ist das Hall-System generell aktiviert.
Hinweis: Der Hall wird digital erzeugt.
