194 HD96-24-CC-TP
HD96-24 Podstawowa obsługa
Rozdział 4: Informacje o powierzchni sterującej
HD96-24 został zaprojektowany od podstaw, aby zapewnić operatorowi łatwe w użyciu sterowanie na ekranie dotykowym wraz ze znanymi elementami sterującymi
w stylu analogowym. To sprytne połączenie metod pracy zapewnia, że każdy inżynier może podejść do tej konsoli i od razu poczuć się jak w domu, ale w razie potrzeby
może zagłębić się w system, aby uzyskać złożone trasowanie i szczegółową manipulację dźwiękiem.
Powierzchnia jest zbudowana na solidnej ramie stalowej Midas, podobnej do tych stosowanych w znanych analogowych produktach Midas. Całą powierzchnią sterują
dwa procesory. Wszystkie powiązane zasilacze, płyty główne komputerów, router Wi-Fi, Bluetooth, pamięć, karty graficzne itp. Są umieszczone na powierzchni, która
zawiera również skrzynkę z cyfrowym routerem audio, która obsługuje lokalne złącza we / wy na tylnym panelu. Znaczne wymuszone chłodzenie powietrzem zapewnia
przegroda i duże (ale wolno pracujące) wentylatory wewnętrzne. Duży, pojemnościowy ekran dotykowy wyświetla dużą ilość informacji i można go dostosować do
przebiegu pracy, aby miksowanie było przyjemnością. Korzystanie z nowoczesnych gestów z telefonów komórkowych i tabletów, takich jak szczypanie i przesuwanie,
sprawia, że manipulacja parametrami jest jeszcze szybsza i bardziej responsywna dzięki nawet 10 punktom dotyku jednocześnie.
System HD96-24 został zaprojektowany tak, aby był dobrze widoczny dla osób niewidomych na kolory. Dołożono wszelkich starań, aby system był widoczny dla jak
największej liczby osób z daltonizmem.

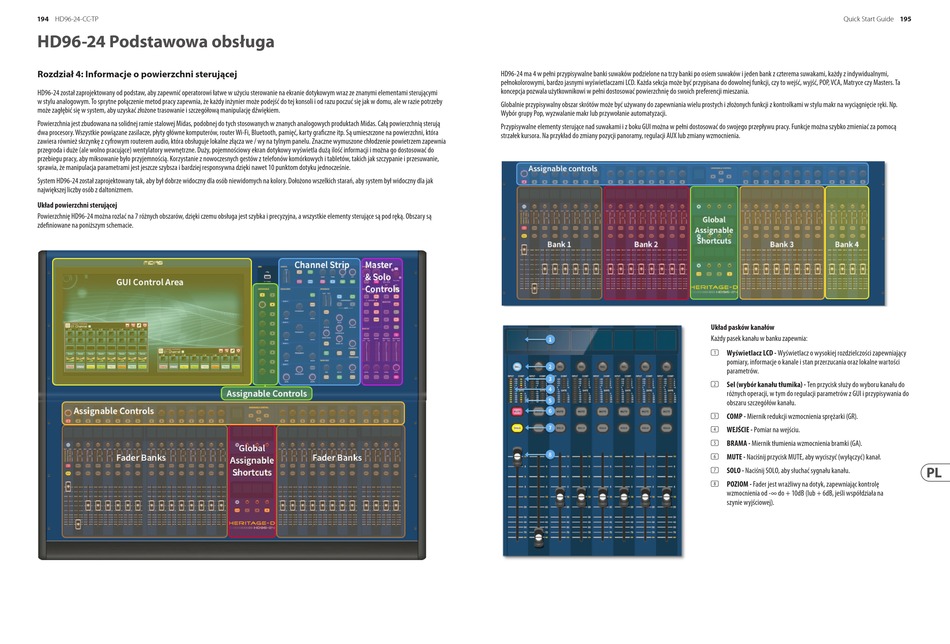

Układ powierzchni sterującej
Powierzchnię HD96-24 można rozlać na 7 różnych obszarów, dzięki czemu obsługa jest szybka i precyzyjna, a wszystkie elementy sterujące są pod ręką. Obszary są
zdefiniowane na poniższym schemacie.
HD96-24 ma 4 w pełni przypisywalne banki suwaków podzielone na trzy banki po osiem suwaków i jeden bank z czterema suwakami, każdy z indywidualnymi,
pełnokolorowymi, bardzo jasnymi wyświetlaczami LCD. Każda sekcja może być przypisana do dowolnej funkcji, czy to wejść, wyjść, POP, VCA, Matryce czy Masters. Ta
koncepcja pozwala użytkownikowi w pełni dostosować powierzchnię do swoich preferencji mieszania.
Globalnie przypisywalny obszar skrótów może być używany do zapewniania wielu prostych i złożonych funkcji z kontrolkami w stylu makr na wyciągnięcie ręki. Np.
Wybór grupy Pop, wyzwalanie makr lub przywołanie automatyzacji.
Przypisywalne elementy sterujące nad suwakami i z boku GUI można w pełni dostosować do swojego przepływu pracy. Funkcje można szybko zmieniać za pomocą
strzałek kursora. Na przykład do zmiany pozycji panoramy, regulacji AUX lub zmiany wzmocnienia.
Quick Start Guide 195
Układ pasków kanałów
Każdy pasek kanału w banku zapewnia:
(1) Wyświetlacz LCD - Wyświetlacz o wysokiej rozdzielczości zapewniający
pomiary, informacje o kanale i stan przerzucania oraz lokalne wartości
parametrów.
(2) Sel (wybór kanału tłumika) - Ten przycisk służy do wyboru kanału do
różnych operacji, w tym do regulacji parametrów z GUI i przypisywania do
obszaru szczegółów kanału.
(3) COMP - Miernik redukcji wzmocnienia sprężarki (GR).
(4) WEJŚCIE - Pomiar na wejściu.
(5) BRAMA - Miernik tłumienia wzmocnienia bramki (GA).
(6) MUTE - Naciśnij przycisk MUTE, aby wyciszyć (wyłączyć) kanał.
(7) SOLO - Naciśnij SOLO, aby słuchać sygnału kanału.
(8) POZIOM - Fader jest wrażliwy na dotyk, zapewniając kontrolę
wzmocnienia od -∞ do + 10dB (lub + 6dB, jeśli współdziała na
szynie wyjściowej).
