HD96-24 Podstawowa obsługa
Konfigurowanie ID jednostki (-ów)
Po podłączeniu systemu może być konieczne skonfigurowanie identyfikatora jednostki (jednostek) w szafie, na przykład we / wy DL231 lub we / wy DL15x, ponieważ
każda jednostka w tej samej rodzinie jednostek musi mieć własne unikalny numer identyfikacyjny.
Szczegółowe informacje na temat zmiany identyfikatorów jednostek można znaleźć w instrukcjach serii DL lub HD.
Zasilanie
sieciowe i
wentylacja

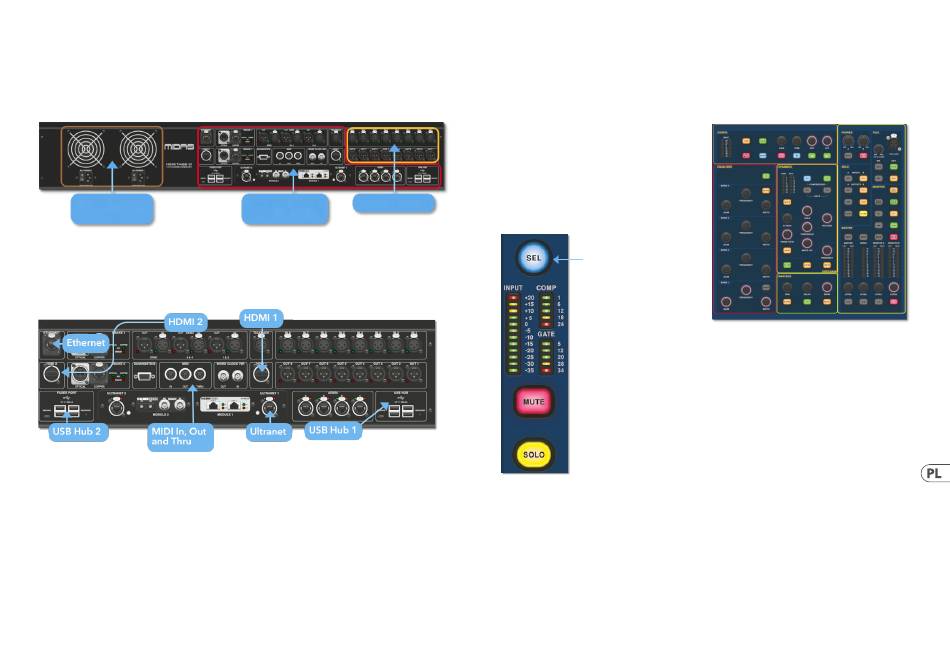

Panel złączy z tyłu powierzchni sterującej ma dwie główne sekcje. Po lewej stronie znajdują się dwa wejścia zasilania sieciowego i zespoły wentylacyjne, z 2
przełącznikami zasilania AC poniżej. Prawa sekcja zawiera połączenia dla Snake / Multicore, sterowanie Ethernetem, osiem analogowych wejść i wyjść audio, trzy wejścia
i wyjścia AES3, diagnostykę, Word Clock, wyjścia monitora zewnętrznego Twin HDMI ™, Midi, Talkback (wejście liniowe), dwa gniazda kart rozszerzeń i koncentrator USB.
Interfejsy zewnętrzne i urządzenia peryferyjne
Z HD96-24 można używać różnych urządzeń, takich jak zewnętrzna klawiatura USB.
MIDIStandardowe 5-stykowe złącza znajdują się na tylnym panelu i służą jako porty MIDI IN, OUT i THRU. Są one również montowane w niektórych jednostkach I / O
(na przykład DL231, DL251) i dlatego są dostępne zarówno w lokalizacjach FOH, jak i na scenie.
USB2 x 4-drożne koncentratory USB 3.0 znajdują się z tyłu HD96-24. Ponadto port USB znajduje się po prawej stronie ekranu GUI, co umożliwia wygodne przesyłanie
plików. Wyjścia USB Fader Port są przeznaczone do użytku tylko z przyszłymi rozszerzeniami banków suwaków.
Monitor zewnętrzny HD96-24 ma 2 złącza HDMI ™ na panelu tylnym do podłączenia dodatkowych wyświetlaczy (obsługiwane 1920 x 1080p 59,94Hz / 60Hz 16: 9 i
720 x 480p 59,94Hz / 60Hz 16: 9).
Port Ethernet Port Ethernet z tyłu powierzchni służy do podłączenia HD96-24 do sieci lub zewnętrznego routera bezprzewodowego.
Ultranet 2 x porty do podłączenia urządzeń obsługujących Ultranet.
Naprawiono
Audio, sterowanie
lokalne we/wy
i sieć
Rozdział 6 Sterowanie powierzchnią
HD96-24 ma pełną kontrolę ekranu wielodotykowego. Daje to użytkownikowi
poczucie ponownej pracy z konsolami analogowymi, jednocześnie wprowadzając
nowoczesne sposoby interakcji z produktami codziennego użytku, takimi jak
smartfony i tablety. Jedną z zalet konsol cyfrowych w porównaniu z konsolami
analogowymi jest to, że ich liczba kanałów nie jest ograniczona przez sprzęt
powierzchni sterującej. Oznacza to jednak, że tylko pewna liczba kanałów może
być wyświetlona na panelu sterowania w dowolnym momencie, podczas gdy inne
są dostępne za dotknięciem ekranu (GUI) lub przypisywalnym obszarze skrótów.
Naciśnięcie przycisku SEL (wybierz) na dowolnym wejściu lub wyjściu spowoduje
przeniesienie wybranego kanału do elementów sterujących na powierzchni
(również do widżetów ekranu dotykowego). Stąd można zmienić wiele typowych
parametrów, takich jak wzmocnienie, korektor, dynamika lub pozycja panoramy.
Ten sposób pracy daje Ci znajome wrażenie, które zrozumiesz i będzie wygodny w
użyciu. Wyciszenie wyłączy kanał, a solo wyśle dźwięk z wybranej ścieżki do szyny
solo A lub B, w zależności od ustawień ścieżki.
Quick Start Guide 203
Poruszanie się po obszarze szczegółów powierzchni
Powierzchnia jest ułożona w podobny sposób, co ułatwia obsługę. Codzienne
funkcje są dostępne do obsługi ręcznej. Wszystkie funkcje są odzwierciedlane w
GUI z wartościami parametrów podświetlanymi dotykowo. Umożliwia to szybkie
wprowadzanie zmian w wybranym kanale lub ścieżce.
