Visão geral do HD96-24

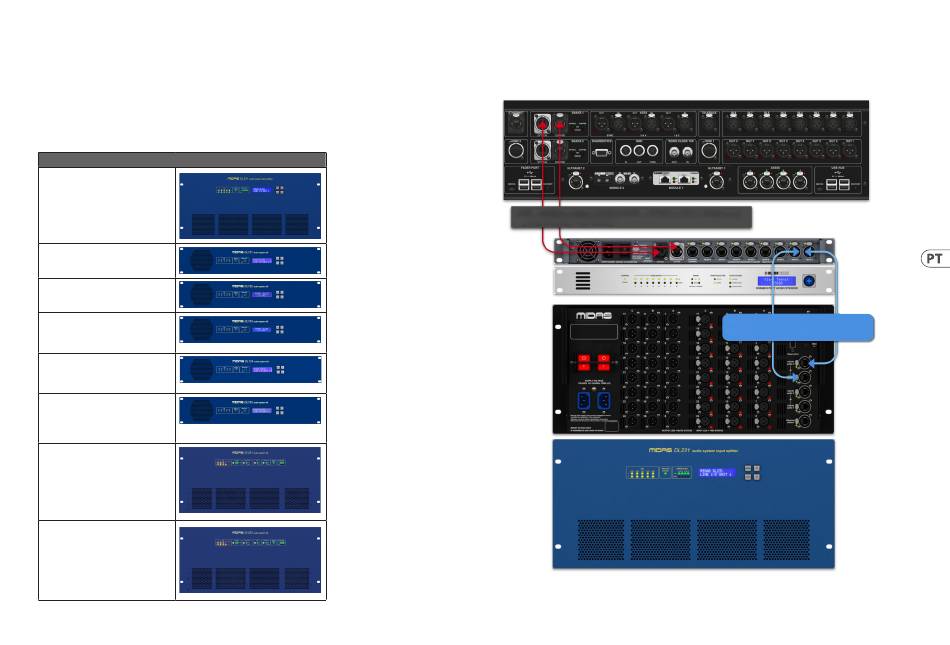

Componentes do sistema
Abaixo está uma lista dos componentes de E/S do sistema atualmente compatíveis com o software HD. Quando o I / O for conectado ao sistema HD96-24, será necessário
atualizar para o software HD I / O mais recente. O atualizador é integrado ao console e o orienta durante o processo de atualização. Depois de atualizadas, as caixas de
E/S ainda serão compatíveis com os consoles Pro Series.
Observação: as caixas de E/S precisarão ser atualizadas para funcionar com o sistema HD96-2A caixa de E/S e o atualizador de dispositivo podem ser
encontrados na página do Update Manager. Com todas as suas E/S conectadas, pressione Sync I / O e siga as instruções. As caixas de E/S atualizadas
são totalmente compatíveis com os consoles Pro Series.
I/O UNIT
DL231 - 2 pré-amplificadores de microfone Midas
premiados por entrada com alimentação phantom
de +48 V selecionável 2 portas de rede AES50
duplas redundantes com loop de bloqueio de fase
independente sincronização 24 canais de saída
balanceados eletronicamente podem ser fornecidos
a partir de pré-amplificadores de microfone ou
portas AES50
DL151 - 24 pré-amplificadores de microfone
analógico Midas premiados com alimentação
phantom de +48 V selecionável
DL152 - 24 saídas de nível de linha de baixa
impedância balanceada ativa
DL153 - 16 pré-amplificadores de microfone
analógico Midas premiados com alimentação
phantom de +48 V selecionável 8 saídas de nível de
linha de baixa impedância balanceada ativa
DL154 - 16 saídas de nível de linha de baixa
impedância balanceada ativa 8 pré-amplificadores
de microfone analógico Midas premiados com
alimentação phantom de +48 V selecionável
DL155 - 8 pré-amplificadores de microfone
analógico Midas premiados com alimentação
phantom selecionável de +48 V 8 saídas de nível
de linha de baixa impedância balanceada ativa 8
entradas digitais AES3 (AES / EBU) e 8
DL251 - E/S do sistema de áudio Fornecido como
uma unidade de configuração fixa com 48 entradas
de microfone / linha e 16 saídas.
DL252 - E/S do sistema de áudio Fornecido como
uma unidade de configuração fixa com 16 entradas
de microfone / linha e 48 saídas.
Conexão via DN9680
CONEXÃO VIA FIBRA MULTI-MODO HMAC (ATÉ 500M) OU
CAT 5E (ATÉ 100M)
Quick Start Guide 111
CONEXÃO VIA AES50 CAT5E
STP (ATÉ 100M)
