180 HD96-24-CC-TP
HD96-24 Grundläggande användning
Ställa in ID för enheten / enheterna
När du har anslutit ditt system kan du behöva ställa in ID: n för enhet (ar) i racket, till exempel DL231 I / O eller DL15x I / O, eftersom varje enhet inom samma
enhetsfamilj måste ha sin egen unikt ID-nummer.
Se handböckerna i DL-serien eller HD för fullständig information om hur du byter enhets-ID.
Nätström och
ventilation

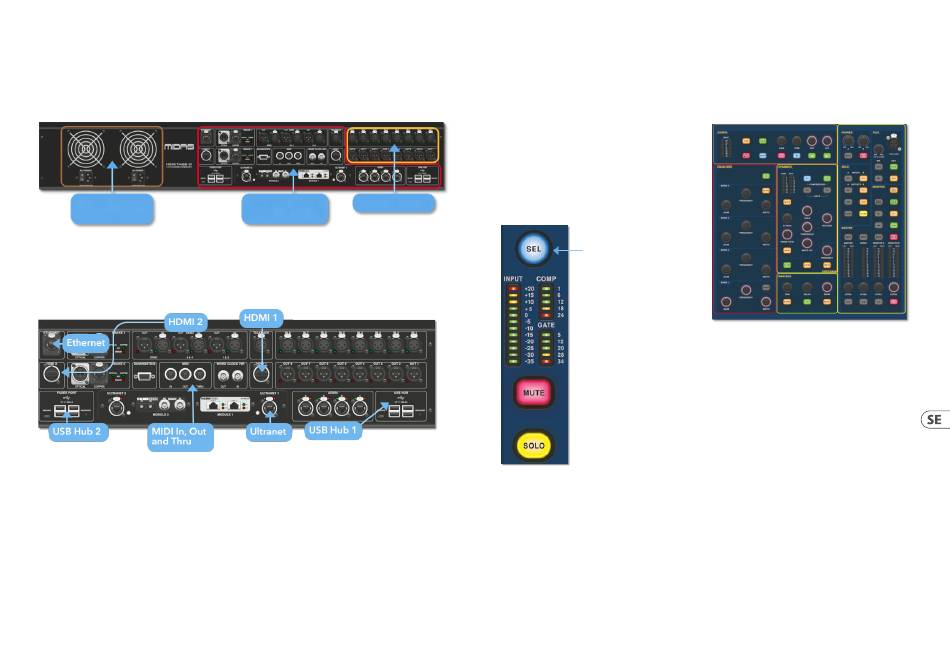

En kontaktpanel på baksidan av kontrollytan har två huvudsektioner. Till vänster finns två nätaggregat och ventilationsaggregat, med 2 x växelströmbrytare nedan.
Den högra sektionen innehåller anslutningar för Snake / Multicore, Ethernet-kontroll, åtta analoga ljudingångar och -utgångar, tre AES3-in- och utgångar, diagnos,
ordklocka, Twin HDMI ™ extern bildskärmsutgångar, Midi, Talkback (linjenivåingång), två expansionskortsplatser och USB-hubb.
Externa gränssnitt och kringutrustning
Olika enheter kan användas med HD96-24, ett sådant externt USB-tangentbord.
MIDIStandard 5-poliga kontakter finns i bakpanelen för användning som MIDI IN-, OUT- och THRU-portar. Dessa är också monterade på vissa I / O-enheter (till exempel
DL231, DL251) och är därför tillgängliga på både FOH och scenplatserna.
USB2 x 4-vägs USB 3.0-hubbar finns på baksidan av HD96-24. Dessutom finns en USB-port till höger om GUI-skärmen för enkel filöverföring. Fader Port USB-utgångar
är endast avsedda för framtida fader-bankutvidgningar.
Extern bildskärm HD96-24 har 2 HDMI ™ -anslutningar på bakpanelen för att ansluta extra skärmar (1920 x 1080p 59,94Hz / 60Hz 16: 9 & 720 x 480p 59,94Hz / 60Hz
16: 9 stöds).
Ethernet-port Ethernet-porten på baksidan av ytan är för att ansluta HD96-24 till ett nätverk eller extern trådlös router.
Ultranät 2 x portar för anslutning av Ultranet-aktiverade enheter.
Fast lokal I / O
Ljud, kontroll
och nätverk

Kapitel 6 Ytkontroller

HD96-24 har full kontroll med flera pekskärmar. Detta ger användaren en del av
känslan av att arbeta med analoga konsoler igen och samtidigt integrera moderna
sätt att interagera med vardagliga produkter som smartphones och surfplattor. En
av fördelarna med digitala konsoler jämfört med analoga är att deras kanalantal
inte är begränsat av kontrollytans hårdvara. Detta betyder dock att endast ett
visst antal kanaler kan visas på kontrollytan när som helst, medan de andra är
tillgängliga genom att trycka på skärmen (GUI) eller tilldelningsbara genvägar.
Genom att trycka på SEL (välj) -knappen på valfri ingång eller utgång kommer
den valda kanalen till ytkontrollerna (även till pekskärmens widgets). Härifrån kan
justeringar till många vanliga parametrar ändras som förstärkning, EQ, dynamik
eller panorering. Detta sätt att arbeta har en bekant känsla som du kommer att
förstå och vara bekväm att använda. Mute stänger av kanalen och solo skickar
ljudet från den valda sökvägen till antingen A- eller B-solobussen beroende på
baninställningar.
Quick Start Guide 181
Navigera via ytdetaljområdet
Ytan är utformad med en bekant analog känsla för enkel användning. Vardagliga
funktioner är tillgängliga för praktisk användning. Alla funktioner speglas i GUI
med parametervärden markerade vid beröring. Detta gör att du snabbt kan göra
ändringar i vald kanal eller sökväg.
