Midas HD96-24-CC-TP Schnellstartanleitung Seite 59

116 HD96-24-CC-TP

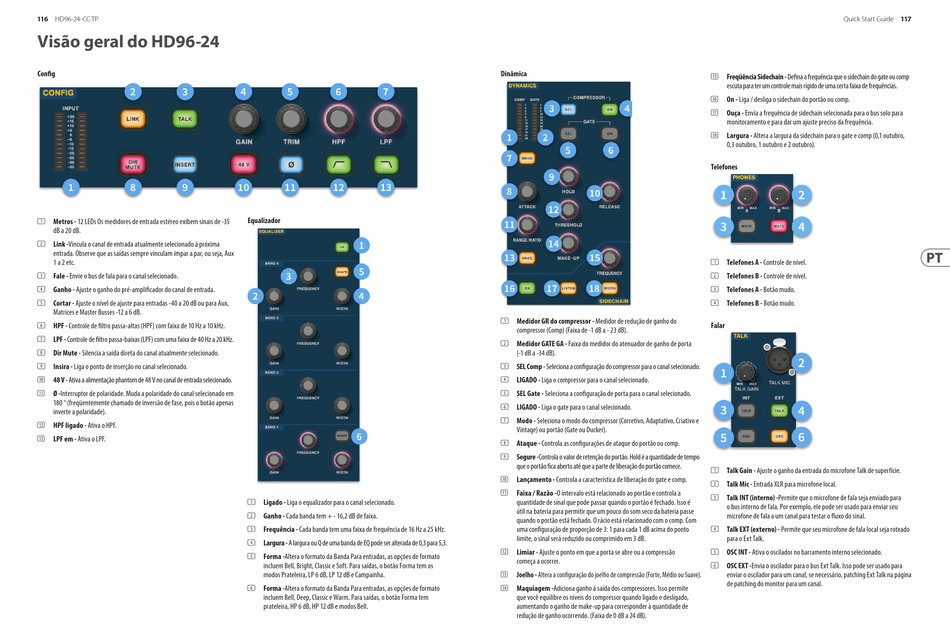

Visão geral do HD96-24
Config
(1) Metros - 12 LEDs Os medidores de entrada estéreo exibem sinais de -35
dB a 20 dB.
(2) Link -Vincula o canal de entrada atualmente selecionado à próxima
entrada. Observe que as saídas sempre vinculam ímpar a par, ou seja, Aux
1 a 2 etc.
(3) Fale - Envie o bus de fala para o canal selecionado.
(4) Ganho - Ajuste o ganho do pré-amplificador do canal de entrada.
(5) Cortar - Ajuste o nível de ajuste para entradas -40 a 20 dB ou para Aux,
Matrices e Master Busses -12 a 6 dB.
(6) HPF - Controle de filtro passa-altas (HPF) com faixa de 10 Hz a 10 kHz.
(7) LPF - Controle de filtro passa-baixas (LPF) com uma faixa de 40 Hz a 20 kHz.
(8) Dir Mute - Silencia a saída direta do canal atualmente selecionado.
(9) Insira - Liga o ponto de inserção no canal selecionado.
48 V - Ativa a alimentação phantom de 48 V no canal de entrada selecionado.
(10)
Ø -Interruptor de polaridade. Muda a polaridade do canal selecionado em
(11)
180 ° (freqüentemente chamado de inversão de fase, pois o botão apenas
inverte a polaridade).
HPF ligado - Ativa o HPF.
(12)
LPF em - Ativa o LPF.
(13)
Equalizador
(1) Ligado - Liga o equalizador para o canal selecionado.
(2) Ganho - Cada banda tem + - 16,2 dB de faixa.
(3) Frequência - Cada banda tem uma faixa de frequência de 16 Hz a 25 kHz.
(4) Largura - A largura ou Q de uma banda de EQ pode ser alterada de 0,3 para 5,3.
(5) Forma -Altera o formato da Banda Para entradas, as opções de formato
incluem Bell, Bright, Classic e Soft. Para saídas, o botão Forma tem os
modos Prateleira, LP 6 dB, LP 12 dB e Campainha.
(6) Forma -Altera o formato da Banda Para entradas, as opções de formato
incluem Bell, Deep, Classic e Warm. Para saídas, o botão Forma tem
prateleira, HP 6 dB, HP 12 dB e modos Bell.
Dinâmica
(1) Medidor GR do compressor - Medidor de redução de ganho do
compressor (Comp) (Faixa de -1 dB a - 23 dB).
(2) Medidor GATE GA - Faixa do medidor do atenuador de ganho de porta
(-1 dB a -34 dB).
(3) SEL Comp - Seleciona a configuração do compressor para o canal selecionado.
(4) LIGADO - Liga o compressor para o canal selecionado.
(5) SEL Gate - Seleciona a configuração de porta para o canal selecionado.
(6) LIGADO - Liga o gate para o canal selecionado.
(7) Modo - Seleciona o modo do compressor (Corretivo, Adaptativo, Criativo e
Vintage) ou portão (Gate ou Ducker).
(8) Ataque - Controla as configurações de ataque do portão ou comp.
(9) Segure -Controla o valor de retenção do portão. Hold é a quantidade de tempo
que o portão fica aberto até que a parte de liberação do portão comece.
Lançamento - Controla a característica de liberação do gate e comp.
(10)
Faixa / Razão -O intervalo está relacionado ao portão e controla a
(11)
quantidade de sinal que pode passar quando o portão é fechado. Isso é
útil na bateria para permitir que um pouco do som seco da bateria passe
quando o portão está fechado. O rácio está relacionado com o comp. Com
uma configuração de proporção de 3: 1 para cada 1 dB acima do ponto
limite, o sinal será reduzido ou comprimido em 3 dB.
Limiar - Ajuste o ponto em que a porta se abre ou a compressão
(12)
começa a ocorrer.
Joelho - Altera a configuração do joelho de compressão (Forte, Médio ou Suave).
(13)
Maquiagem -Adiciona ganho à saída dos compressores. Isso permite
(14)
que você equilibre os níveis do compressor quando ligado e desligado,
aumentando o ganho de make-up para corresponder à quantidade de
redução de ganho ocorrendo. (Faixa de 0 dB a 24 dB).
Quick Start Guide 117
Freqüência Sidechain - Defina a frequência que o sidechain do gate ou comp
(15)
escuta para ter um controle mais rígido de uma certa faixa de frequências.
On - Liga / desliga o sidechain do portão ou comp.
(16)
Ouça - Envia a frequência de sidechain selecionada para o bus solo para
(17)
monitoramento e para dar um ajuste preciso da frequência.
Largura - Altera a largura da sidechain para o gate e comp (0,1 outubro,
(18)
0,3 outubro, 1 outubro e 2 outubro).
Telefones
(1) Telefones A - Controle de nível.
(2) Telefones B - Controle de nível.
(3) Telefones A - Botão mudo.
(4) Telefones B - Botão mudo.
Falar
(1) Talk Gain - Ajuste o ganho da entrada do microfone Talk de superfície.
(2) Talk Mic - Entrada XLR para microfone local.
(3) Talk INT (interno) -Permite que o microfone de fala seja enviado para
o bus interno de fala. Por exemplo, ele pode ser usado para enviar seu
microfone de fala a um canal para testar o fluxo do sinal.
(4) Talk EXT (externo) - Permite que seu microfone de fala local seja roteado
para o Ext Talk.
(5) OSC INT - Ativa o oscilador no barramento interno selecionado.
(6) OSC EXT -Envia o oscilador para o bus Ext Talk. Isso pode ser usado para
enviar o oscilador para um canal, se necessário, patching Ext Talk na página
de patching do monitor para um canal.
