HD96-24-CC-TP
Funcionamiento básico del HD96-24
Configurar el ID de la (s) unidad (es)
Después de conectar su sistema, es posible que deba configurar el ID de la (s) unidad (es) en el bastidor, como DL231 I / O o DL15x I / O, ya que cada unidad dentro de la
misma familia de unidades debe tener su propia número de identificación único.
Consulte los manuales de la serie DL o HD para obtener detalles completos sobre el cambio de ID de unidad.
Red eléctrica
y ventilación

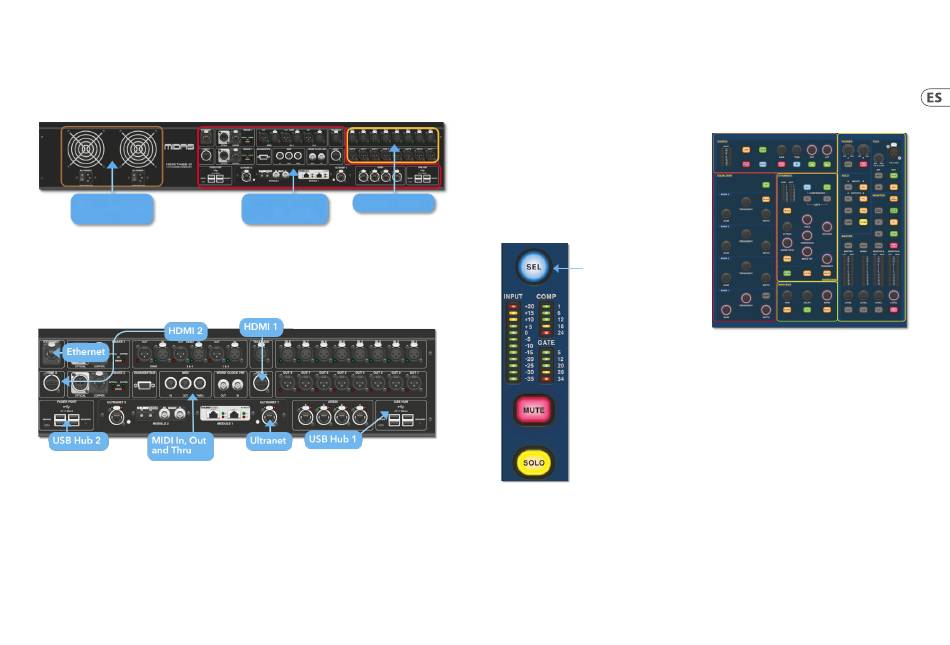

Un panel de conectores en la parte posterior de la superficie de control tiene dos secciones principales. A la izquierda hay dos conjuntos de ventilación y entrada de
alimentación de red, con 2 interruptores de alimentación de CA debajo. La sección derecha contiene conexiones para Snake / Multicore, control Ethernet, ocho entradas y
salidas de audio analógico, tres entradas y salidas AES3, diagnósticos, word clock, salidas de monitor externo Twin HDMI ™, Midi, Talkback (entrada de nivel de línea), dos
ranuras para tarjetas de expansión y concentrador USB.
Interfaces externas y dispositivos periféricos
Se pueden utilizar varios dispositivos con el HD96-24, como un teclado USB externo.
MIDILos conectores estándar de 5 pines se encuentran en el panel posterior para usarlos como puertos MIDI IN, OUT y THRU. Estos también están instalados en algunas
unidades de E/S (DL231, DL251 por ejemplo) y, por lo tanto, están disponibles tanto en el FOH como en las ubicaciones del escenario.
USBEn la parte posterior del HD96-24 se proporcionan 2 concentradores USB 3.0 de 4 vías. Además, se puede encontrar un puerto USB a la derecha de la pantalla GUI
para una cómoda transferencia de archivos. Las salidas USB del puerto de faders solo se pueden usar con futuras expansiones de bancos de faders.
Monitor externo El HD96-24 tiene 2 conexiones HDMI ™ en el panel trasero para conectar pantallas adicionales (1920 x 1080p 59.94Hz / 60Hz 16: 9 y 720 x 480p
59.94Hz / 60Hz 16: 9 compatible).
Puerto Ethernet El puerto Ethernet en la parte posterior de la superficie es para conectar el HD96-24 a una red o enrutador inalámbrico externo.
Ultranet 2 puertos para conectar dispositivos habilitados para Ultranet.
E/S local fija
Audio, control
y redes
Capítulo 6 Controles de superficie
El HD96-24 tiene un control de pantalla multitáctil completo. Esto le da al usuario
la sensación de volver a trabajar con consolas analógicas y, al mismo tiempo,
incorpora formas modernas de interactuar con productos cotidianos como
teléfonos inteligentes y tabletas. Una de las ventajas que tienen las consolas
digitales sobre las analógicas es que el número de canales no está limitado por el
hardware de la superficie de control. Sin embargo, esto significa que solo se puede
mostrar una cierta cantidad de canales en la superficie de control en cualquier
momento, mientras que los demás están disponibles con solo tocar la pantalla
(GUI) o en el área de accesos directos asignables.
Al presionar el botón SEL (seleccionar) en cualquier entrada o salida, el canal
elegido aparecerá en los controles de superficie (también en los widgets de la
pantalla táctil). Desde aquí se pueden cambiar los ajustes de muchos parámetros
comunes, como la ganancia, el ecualizador, la dinámica o la posición panorámica.
Esta forma de trabajar le da una sensación familiar que comprenderá y se
sentirá cómodo de usar. Mute apagará el canal y solo enviará el audio de la ruta
seleccionada al bus solo A o B, según la configuración de la ruta.
Quick Start Guide
Navegando por el área de detalle de la superficie
La superficie está diseñada con una sensación analógica familiar para una fácil
operación. Las funciones diarias están disponibles para la operación práctica.
Todas las funciones se reflejan en la GUI con los valores de los parámetros
resaltados al tacto. Esto le permite realizar cambios rápidamente en el canal o la
ruta seleccionados.
