Midas HD96-24-CC-TP Schnellstartanleitung Seite 80

158 HD96-24-CC-TP
HD96-24 Basisbediening
De ID van de unit (s) instellen
Nadat u uw systeem hebt aangesloten, moet u mogelijk de ID van de unit (s) in het rek instellen, zoals de DL231 I / O of DL15x I / O, aangezien elke unit binnen dezelfde
familie van units zijn eigen uniek ID-nummer.
Raadpleeg de DL-serie of HD-handleidingen voor volledige details over het wijzigen van unit-ID's.
Netstroom en
ventilatie

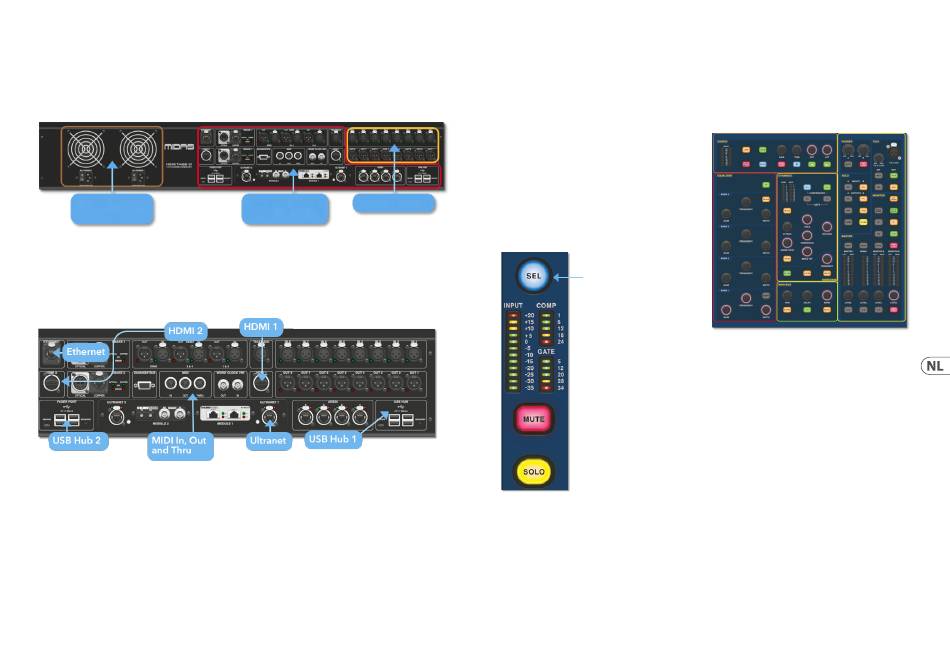

Een aansluitpaneel aan de achterkant van het bedieningsoppervlak heeft twee hoofdsecties. Aan de linkerkant bevinden zich twee stroomtoevoer- en ventilatie-
units, met onderaan 2 x wisselstroomschakelaars. Het rechterdeel bevat aansluitingen voor de Snake / Multicore, Ethernet-besturing, acht analoge audio-
ingangen en -uitgangen, drie AES3-in- en uitgangen, diagnostiek, wordclock, Twin HDMI ™ externe monitoruitgangen, Midi, Talkback (lijnniveau-ingang), twee
uitbreidingskaartsleuven en USB-hub.
Externe interfaces en randapparatuur
Met de HD96-24 kunnen verschillende apparaten worden gebruikt, zoals een extern USB-toetsenbord.
MIDIStandaard 5-pins connectoren zijn ondergebracht in het achterpaneel voor gebruik als MIDI IN-, OUT- en THRU-poorten. Deze zijn ook gemonteerd op sommige I /
O-units (DL231, DL251 bijvoorbeeld) en zijn daarom zowel op de FOH als op de podiumlocaties verkrijgbaar.
USBAan de achterkant van de HD96-24 zijn 2 x 4-weg USB 3.0-hubs voorzien. Bovendien is er een USB-poort rechts van het GUI-scherm voor gemakkelijke
bestandsoverdracht. De USB-uitgangen van de faderpoort zijn alleen voor gebruik met toekomstige faderbankuitbreidingen.
Externe monitor De HD96-24 heeft 2 HDMI ™ -aansluitingen op het achterpaneel om extra beeldschermen aan te sluiten (1920 x 1080p 59,94Hz / 60Hz 16: 9 & 720 x
480p 59,94Hz / 60Hz 16: 9 ondersteund).
Ethernet-poort De Ethernet-poort aan de achterkant van het oppervlak is voor het aansluiten van de HD96-24 op een netwerk of externe draadloze router.
Ultranet 2 x poorten voor het aansluiten van Ultranet-apparaten.
Audio, controle Vaste lokale I/O
en netwerken
Hoofdstuk 6 Surface Controls
De HD96-24 heeft volledige multi-touch screen bediening. Dit geeft de gebruiker
een beetje het gevoel weer met analoge consoles te werken en tegelijkertijd
moderne manieren van interactie met alledaagse producten zoals smartphones
en tablets te integreren. Een van de voordelen van digitale consoles ten opzichte
van analoge consoles is dat het aantal kanalen niet wordt beperkt door de
hardware van het besturingsoppervlak. Dit betekent echter dat slechts een
bepaald aantal kanalen op elk moment op het bedieningsoppervlak kan worden
weergegeven, terwijl de andere beschikbaar zijn via een aanraking van het
scherm (GUI) of toewijsbare snelkoppelingen.
Door op de SEL (selectie) -knop op een ingang of uitgang te drukken, wordt
het gekozen kanaal naar de bedieningselementen op het oppervlak gebracht
(ook naar de widgets op het aanraakscherm). Van hieruit kunnen aanpassingen
aan veel algemene parameters worden gewijzigd, zoals Gain, EQ, Dynamics of
Pan-positie. Deze manier van werken heeft een vertrouwd gevoel dat u begrijpt
en comfortabel in het gebruik is. Mute schakelt het kanaal uit en solo stuurt de
audio van het geselecteerde pad naar de A- of B-solobus, afhankelijk van de
padinstellingen.
Quick Start Guide 159
Navigeren via het detailgebied van het oppervlak
Het oppervlak is aangelegd met een vertrouwd analoog gevoel voor eenvoudige
bediening. Alledaagse functies zijn beschikbaar voor praktische bediening. Alle
functies worden gespiegeld in de GUI met parameterwaarden die bij aanraking
worden gemarkeerd. Hierdoor kunt u snel wijzigingen aanbrengen in het
geselecteerde kanaal of pad.
