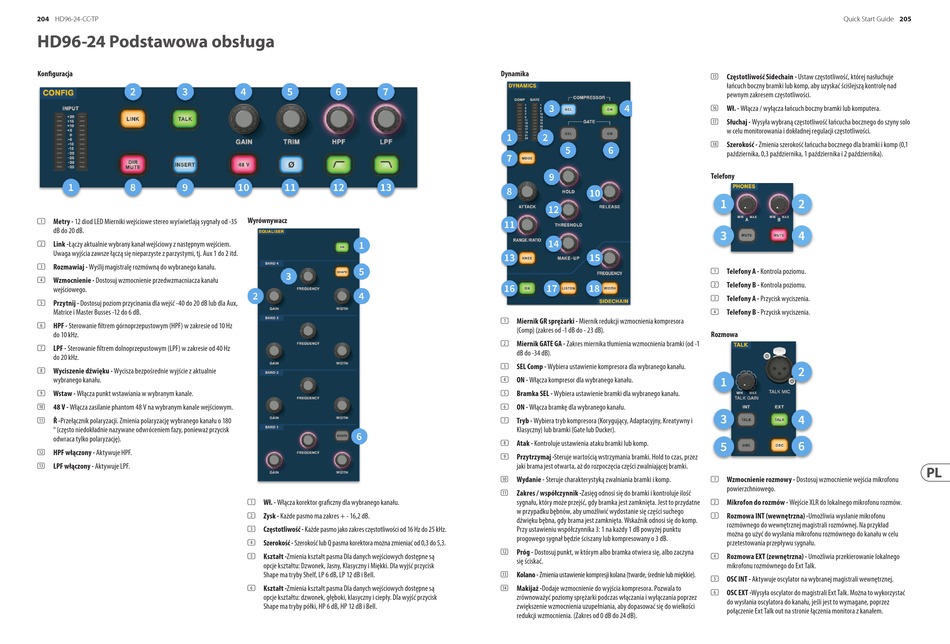

HD96-24 Podstawowa obsługa
Konfiguracja
(1) Metry - 12 diod LED Mierniki wejściowe stereo wyświetlają sygnały od -35
dB do 20 dB.
(2) Link -Łączy aktualnie wybrany kanał wejściowy z następnym wejściem.
Uwaga wyjścia zawsze łączą się nieparzyste z parzystymi, tj. Aux 1 do 2 itd.
(3) Rozmawiaj - Wyślij magistralę rozmówną do wybranego kanału.
(4) Wzmocnienie - Dostosuj wzmocnienie przedwzmacniacza kanału
wejściowego.
(5) Przytnij - Dostosuj poziom przycinania dla wejść -40 do 20 dB lub dla Aux,
Matrice i Master Busses -12 do 6 dB.
(6) HPF - Sterowanie filtrem górnoprzepustowym (HPF) w zakresie od 10 Hz
do 10 kHz.
(7) LPF - Sterowanie filtrem dolnoprzepustowym (LPF) w zakresie od 40 Hz
do 20 kHz.
(8) Wyciszenie dźwięku - Wycisza bezpośrednie wyjście z aktualnie
wybranego kanału.
(9) Wstaw - Włącza punkt wstawiania w wybranym kanale.
48 V - Włącza zasilanie phantom 48 V na wybranym kanale wejściowym.
(10)
Ř -Przełącznik polaryzacji. Zmienia polaryzację wybranego kanału o 180
(11)
° (często niedokładnie nazywane odwróceniem fazy, ponieważ przycisk
odwraca tylko polaryzację).
HPF włączony - Aktywuje HPF.
(12)
LPF włączony - Aktywuje LPF.
(13)
Wyrównywacz
(1) Wł. - Włącza korektor graficzny dla wybranego kanału.
(2) Zysk - Każde pasmo ma zakres + - 16,2 dB.
(3) Częstotliwość - Każde pasmo jako zakres częstotliwości od 16 Hz do 25 kHz.
(4) Szerokość - Szerokość lub Q pasma korektora można zmieniać od 0,3 do 5,3.
(5) Kształt -Zmienia kształt pasma Dla danych wejściowych dostępne są
opcje kształtu: Dzwonek, Jasny, Klasyczny i Miękki. Dla wyjść przycisk
Shape ma tryby Shelf, LP 6 dB, LP 12 dB i Bell.
(6) Kształt -Zmienia kształt pasma Dla danych wejściowych dostępne są
opcje kształtu: dzwonek, głęboki, klasyczny i ciepły. Dla wyjść przycisk
Shape ma tryby półki, HP 6 dB, HP 12 dB i Bell.
Dynamika
(1) Miernik GR sprężarki - Miernik redukcji wzmocnienia kompresora
(Comp) (zakres od -1 dB do - 23 dB).
(2) Miernik GATE GA - Zakres miernika tłumienia wzmocnienia bramki (od -1
dB do -34 dB).
(3) SEL Comp - Wybiera ustawienie kompresora dla wybranego kanału.
(4) ON - Włącza kompresor dla wybranego kanału.
(5) Bramka SEL - Wybiera ustawienie bramki dla wybranego kanału.
(6) ON - Włącza bramkę dla wybranego kanału.
(7) Tryb - Wybiera tryb kompresora (Korygujący, Adaptacyjny, Kreatywny i
Klasyczny) lub bramki (Gate lub Ducker).
(8) Atak - Kontroluje ustawienia ataku bramki lub komp.
(9) Przytrzymaj -Steruje wartością wstrzymania bramki. Hold to czas, przez
jaki brama jest otwarta, aż do rozpoczęcia części zwalniającej bramki.
Wydanie - Steruje charakterystyką zwalniania bramki i komp.
(10)
Zakres / współczynnik -Zasięg odnosi się do bramki i kontroluje ilość
(11)
sygnału, który może przejść, gdy bramka jest zamknięta. Jest to przydatne
w przypadku bębnów, aby umożliwić wydostanie się części suchego
dźwięku bębna, gdy brama jest zamknięta. Wskaźnik odnosi się do komp.
Przy ustawieniu współczynnika 3: 1 na każdy 1 dB powyżej punktu
progowego sygnał będzie ściszany lub kompresowany o 3 dB.
Próg - Dostosuj punkt, w którym albo bramka otwiera się, albo zaczyna
(12)
się ściskać.
Kolano - Zmienia ustawienie kompresji kolana (twarde, średnie lub miękkie).
(13)
Makijaż -Dodaje wzmocnienie do wyjścia kompresora. Pozwala to
(14)
zrównoważyć poziomy sprężarki podczas włączania i wyłączania poprzez
zwiększenie wzmocnienia uzupełniania, aby dopasować się do wielkości
redukcji wzmocnienia. (Zakres od 0 dB do 24 dB).
Quick Start Guide 205
Częstotliwość Sidechain - Ustaw częstotliwość, której nasłuchuje
(15)
łańcuch boczny bramki lub komp, aby uzyskać ściślejszą kontrolę nad
pewnym zakresem częstotliwości.
Wł. - Włącza / wyłącza łańcuch boczny bramki lub komputera.
(16)
Słuchaj - Wysyła wybraną częstotliwość łańcucha bocznego do szyny solo
(17)
w celu monitorowania i dokładnej regulacji częstotliwości.
Szerokość - Zmienia szerokość łańcucha bocznego dla bramki i komp (0,1
(18)
października, 0,3 października, 1 października i 2 października).
Telefony
(1) Telefony A - Kontrola poziomu.
(2) Telefony B - Kontrola poziomu.
(3) Telefony A - Przycisk wyciszenia.
(4) Telefony B - Przycisk wyciszenia.
Rozmowa
(1) Wzmocnienie rozmowy - Dostosuj wzmocnienie wejścia mikrofonu
powierzchniowego.
(2) Mikrofon do rozmów - Wejście XLR do lokalnego mikrofonu rozmów.
(3) Rozmowa INT (wewnętrzna) -Umożliwia wysłanie mikrofonu
rozmównego do wewnętrznej magistrali rozmównej. Na przykład
można go użyć do wysłania mikrofonu rozmównego do kanału w celu
przetestowania przepływu sygnału.
(4) Rozmowa EXT (zewnętrzna) - Umożliwia przekierowanie lokalnego
mikrofonu rozmównego do Ext Talk.
(5) OSC INT - Aktywuje oscylator na wybranej magistrali wewnętrznej.
(6) OSC EXT -Wysyła oscylator do magistrali Ext Talk. Można to wykorzystać
do wysłania oscylatora do kanału, jeśli jest to wymagane, poprzez
połączenie Ext Talk out na stronie łączenia monitora z kanałem.
