HD96-24-CC-TP

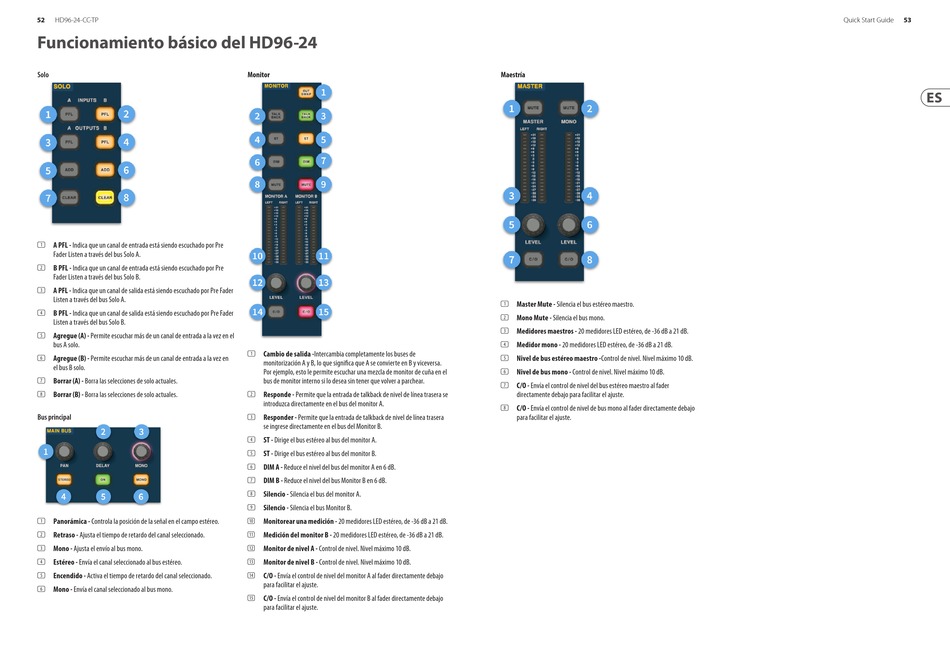

Funcionamiento básico del HD96-24
Solo
(1) A PFL - Indica que un canal de entrada está siendo escuchado por Pre
Fader Listen a través del bus Solo A.
(2) B PFL - Indica que un canal de entrada está siendo escuchado por Pre
Fader Listen a través del bus Solo B.
(3) A PFL - Indica que un canal de salida está siendo escuchado por Pre Fader
Listen a través del bus Solo A.
(4) B PFL - Indica que un canal de salida está siendo escuchado por Pre Fader
Listen a través del bus Solo B.
(5) Agregue (A) - Permite escuchar más de un canal de entrada a la vez en el
bus A solo.
(6) Agregue (B) - Permite escuchar más de un canal de entrada a la vez en
el bus B solo.
(7) Borrar (A) - Borra las selecciones de solo actuales.
(8) Borrar (B) - Borra las selecciones de solo actuales.
Bus principal
(1) Panorámica - Controla la posición de la señal en el campo estéreo.
(2) Retraso - Ajusta el tiempo de retardo del canal seleccionado.
(3) Mono - Ajusta el envío al bus mono.
(4) Estéreo - Envía el canal seleccionado al bus estéreo.
(5) Encendido - Activa el tiempo de retardo del canal seleccionado.
(6) Mono - Envía el canal seleccionado al bus mono.
Monitor
(1) Cambio de salida -Intercambia completamente los buses de
monitorización A y B, lo que significa que A se convierte en B y viceversa.
Por ejemplo, esto le permite escuchar una mezcla de monitor de cuña en el
bus de monitor interno si lo desea sin tener que volver a parchear.
(2) Responde - Permite que la entrada de talkback de nivel de línea trasera se
introduzca directamente en el bus del monitor A.
(3) Responder - Permite que la entrada de talkback de nivel de línea trasera
se ingrese directamente en el bus del Monitor B.
(4) ST - Dirige el bus estéreo al bus del monitor A.
(5) ST - Dirige el bus estéreo al bus del monitor B.
(6) DIM A - Reduce el nivel del bus del monitor A en 6 dB.
(7) DIM B - Reduce el nivel del bus Monitor B en 6 dB.
(8) Silencio - Silencia el bus del monitor A.
(9) Silencio - Silencia el bus Monitor B.
Monitorear una medición - 20 medidores LED estéreo, de -36 dB a 21 dB.
(10)
Medición del monitor B - 20 medidores LED estéreo, de -36 dB a 21 dB.
(11)
Monitor de nivel A - Control de nivel. Nivel máximo 10 dB.
(12)
Monitor de nivel B - Control de nivel. Nivel máximo 10 dB.
(13)
C/O - Envía el control de nivel del monitor A al fader directamente debajo
(14)
para facilitar el ajuste.
C/O - Envía el control de nivel del monitor B al fader directamente debajo
(15)
para facilitar el ajuste.
Maestría
(1) Master Mute - Silencia el bus estéreo maestro.
(2) Mono Mute - Silencia el bus mono.
(3) Medidores maestros - 20 medidores LED estéreo, de -36 dB a 21 dB.
(4) Medidor mono - 20 medidores LED estéreo, de -36 dB a 21 dB.
(5) Nivel de bus estéreo maestro -Control de nivel. Nivel máximo 10 dB.
(6) Nivel de bus mono - Control de nivel. Nivel máximo 10 dB.
(7) C/O - Envía el control de nivel del bus estéreo maestro al fader
directamente debajo para facilitar el ajuste.
(8) C/O - Envía el control de nivel de bus mono al fader directamente debajo
para facilitar el ajuste.
