Midas HD96-24-CC-TP Schnellstartanleitung Seite 104

206 HD96-24-CC-TP

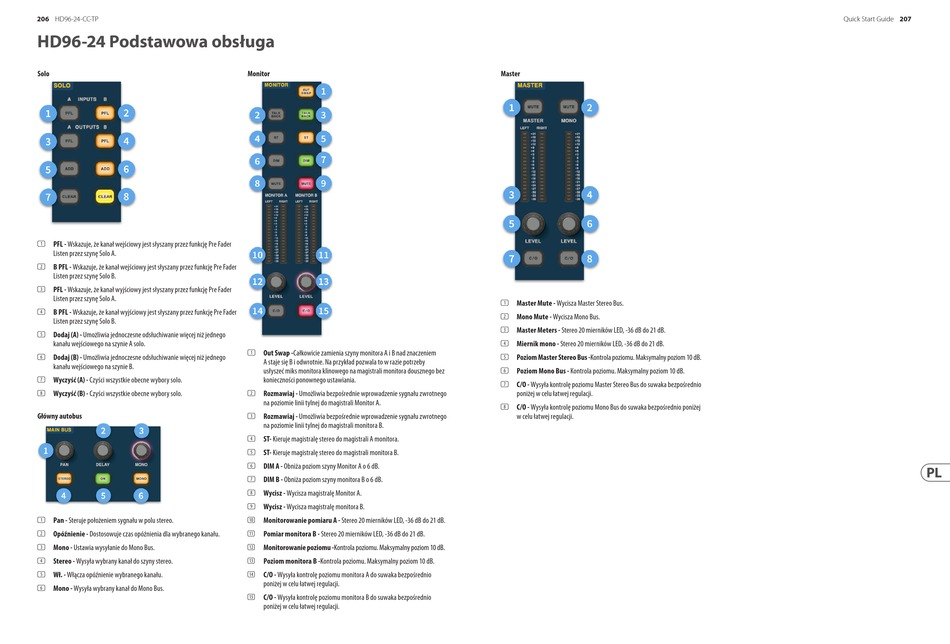

HD96-24 Podstawowa obsługa
Solo
(1) PFL - Wskazuje, że kanał wejściowy jest słyszany przez funkcję Pre Fader
Listen przez szynę Solo A.
(2) B PFL - Wskazuje, że kanał wejściowy jest słyszany przez funkcję Pre Fader
Listen przez szynę Solo B.
(3) PFL - Wskazuje, że kanał wyjściowy jest słyszany przez funkcję Pre Fader
Listen przez szynę Solo A.
(4) B PFL - Wskazuje, że kanał wyjściowy jest słyszany przez funkcję Pre Fader
Listen przez szynę Solo B.
(5) Dodaj (A) - Umożliwia jednoczesne odsłuchiwanie więcej niż jednego
kanału wejściowego na szynie A solo.
(6) Dodaj (B) - Umożliwia jednoczesne odsłuchiwanie więcej niż jednego
kanału wejściowego na szynie B.
(7) Wyczyść (A) - Czyści wszystkie obecne wybory solo.
(8) Wyczyść (B) - Czyści wszystkie obecne wybory solo.
Główny autobus
(1) Pan - Steruje położeniem sygnału w polu stereo.
(2) Opóźnienie - Dostosowuje czas opóźnienia dla wybranego kanału.
(3) Mono - Ustawia wysyłanie do Mono Bus.
(4) Stereo - Wysyła wybrany kanał do szyny stereo.
(5) Wł. - Włącza opóźnienie wybranego kanału.
(6) Mono - Wysyła wybrany kanał do Mono Bus.
Monitor
(1) Out Swap -Całkowicie zamienia szyny monitora A i B nad znaczeniem
A staje się B i odwrotnie. Na przykład pozwala to w razie potrzeby
usłyszeć miks monitora klinowego na magistrali monitora dousznego bez
konieczności ponownego ustawiania.
(2) Rozmawiaj - Umożliwia bezpośrednie wprowadzenie sygnału zwrotnego
na poziomie linii tylnej do magistrali Monitor A.
(3) Rozmawiaj - Umożliwia bezpośrednie wprowadzenie sygnału zwrotnego
na poziomie linii tylnej do magistrali monitora B.
(4) ST- Kieruje magistralę stereo do magistrali A monitora.
(5) ST- Kieruje magistralę stereo do magistrali monitora B.
(6) DIM A - Obniża poziom szyny Monitor A o 6 dB.
(7) DIM B - Obniża poziom szyny monitora B o 6 dB.
(8) Wycisz - Wycisza magistralę Monitor A.
(9) Wycisz - Wycisza magistralę monitora B.
Monitorowanie pomiaru A - Stereo 20 mierników LED, -36 dB do 21 dB.
(10)
Pomiar monitora B - Stereo 20 mierników LED, -36 dB do 21 dB.
(11)
Monitorowanie poziomu -Kontrola poziomu. Maksymalny poziom 10 dB.
(12)
Poziom monitora B -Kontrola poziomu. Maksymalny poziom 10 dB.
(13)
C/O - Wysyła kontrolę poziomu monitora A do suwaka bezpośrednio
(14)
poniżej w celu łatwej regulacji.
C/O - Wysyła kontrolę poziomu monitora B do suwaka bezpośrednio
(15)
poniżej w celu łatwej regulacji.
Master
(1) Master Mute - Wycisza Master Stereo Bus.
(2) Mono Mute - Wycisza Mono Bus.
(3) Master Meters - Stereo 20 mierników LED, -36 dB do 21 dB.
(4) Miernik mono - Stereo 20 mierników LED, -36 dB do 21 dB.
(5) Poziom Master Stereo Bus -Kontrola poziomu. Maksymalny poziom 10 dB.
(6) Poziom Mono Bus - Kontrola poziomu. Maksymalny poziom 10 dB.
(7) C/O - Wysyła kontrolę poziomu Master Stereo Bus do suwaka bezpośrednio
poniżej w celu łatwej regulacji.
(8) C/O - Wysyła kontrolę poziomu Mono Bus do suwaka bezpośrednio poniżej
w celu łatwej regulacji.
Quick Start Guide 207
