HD96-24-CC-TP
Fonctionnement de base du HD96-24

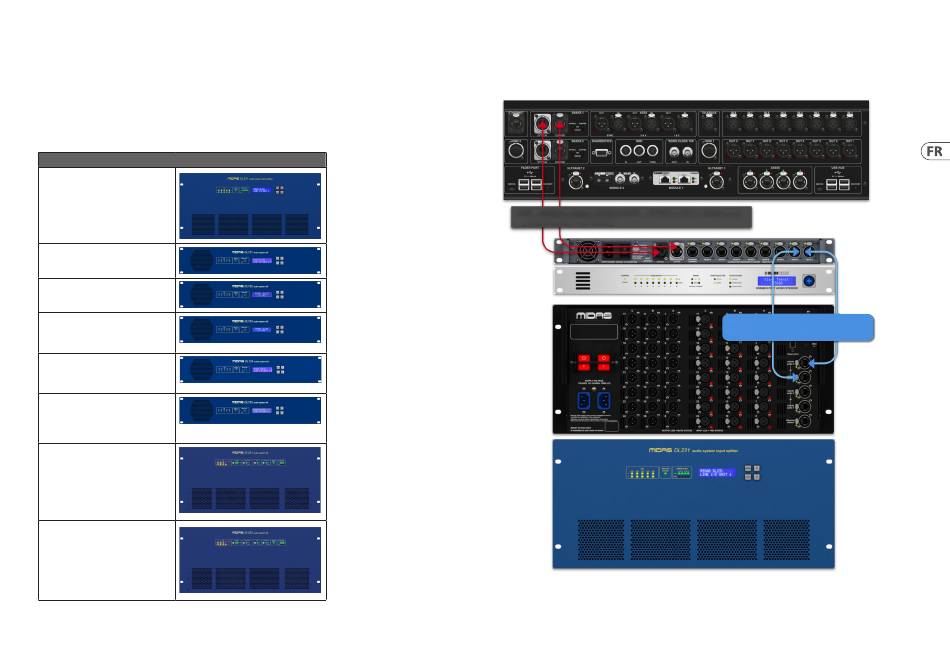

Composants du système
Vous trouverez ci-dessous une liste des composants d'E/S système actuellement compatibles avec le logiciel HD. Lorsque l'E/S est connectée au système HD96-24, il sera
nécessaire de procéder à une mise à jour vers le dernier logiciel d'E/S HD. Le programme de mise à jour est intégré à la console et vous guide tout au long du processus de
mise à jour. Une fois mis à jour, les boîtiers d'E/S seront toujours compatibles avec les consoles Pro Series.
Remarque: les boîtiers d'E/S devront être mis à jour pour fonctionner avec le système HD96-2Le boîtier d'E/S et le programme de mise à jour des
périphériques se trouvent sur la page Update Manager. Avec toutes vos E/S connectées, appuyez sur Sync I / O et suivez les instructions. Les boîtiers
d'E/S mis à jour sont entièrement compatibles avec les consoles Pro Series.
I/O UNIT
DL231 - 2 préamplificateurs micro Midas primés
par entrée avec alimentation fantôme +48 V
commutable 2 ports réseau AES50 redondants
doubles avec boucle à verrouillage de phase
indépendante synchronisation 24 canaux de sortie
symétrisés électroniquement peuvent provenir de
préamplificateurs de microphone ou de ports AES50
DL151 - 24 préamplis micro analogiques Midas
primés avec alimentation fantôme +48 V
commutable
DL152 - 24 sorties de niveau ligne basse impédance
équilibrées actives
DL153 - 16 préamplis micro analogiques
Midas primés avec alimentation fantôme +48
V commutable 8 sorties de niveau ligne à faible
impédance équilibrées actives
DL154 - 16 sorties de niveau ligne basse impédance
équilibrées actives 8 préamplis micro analogiques
Midas primés avec alimentation fantôme +48 V
commutable
DL155 - 8 préamplis micro analogiques Midas
primés avec alimentation fantôme +48 V
commutable 8 sorties de niveau ligne à faible
impédance équilibrées actives 8 entrées numériques
AES3 (AES / EBU) et 8
DL251 - E/S du système audio Fourni sous forme
d'unité de configuration fixe avec 48 entrées
micro / ligne et 16 sorties.
DL252 - E/S du système audio Fourni sous forme
d'unité de configuration fixe avec 16 entrées
micro / ligne et 48 sorties.
Connexion via DN9680
CONNEXION VIA HMAC MULTI-MODE FIBER (JUSQU'À 500 M)
OU CAT 5E (JUSQU'À 100 M)
67
Quick Start Guide
CONNEXION VIA AES50 CAT5E
STP (JUSQU'À 100M)
