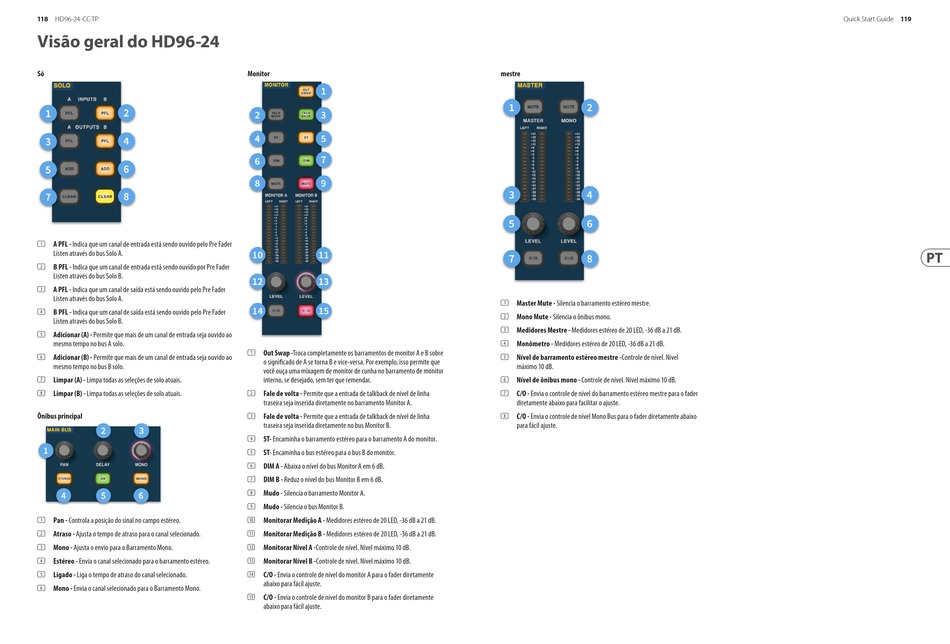

Visão geral do HD96-24
Só
(1) A PFL - Indica que um canal de entrada está sendo ouvido pelo Pre Fader
Listen através do bus Solo A.
(2) B PFL - Indica que um canal de entrada está sendo ouvido por Pre Fader
Listen através do bus Solo B.
(3) A PFL - Indica que um canal de saída está sendo ouvido pelo Pre Fader
Listen através do bus Solo A.
(4) B PFL - Indica que um canal de saída está sendo ouvido pelo Pre Fader
Listen através do bus Solo B.
(5) Adicionar (A) - Permite que mais de um canal de entrada seja ouvido ao
mesmo tempo no bus A solo.
(6) Adicionar (B) - Permite que mais de um canal de entrada seja ouvido ao
mesmo tempo no bus B solo.
(7) Limpar (A) - Limpa todas as seleções de solo atuais.
(8) Limpar (B) - Limpa todas as seleções de solo atuais.
Ônibus principal
(1) Pan - Controla a posição do sinal no campo estéreo.
(2) Atraso - Ajusta o tempo de atraso para o canal selecionado.
(3) Mono - Ajusta o envio para o Barramento Mono.
(4) Estéreo - Envia o canal selecionado para o barramento estéreo.
(5) Ligado - Liga o tempo de atraso do canal selecionado.
(6) Mono - Envia o canal selecionado para o Barramento Mono.
Monitor
(1) Out Swap -Troca completamente os barramentos de monitor A e B sobre
o significado de A se torna B e vice-versa. Por exemplo, isso permite que
você ouça uma mixagem de monitor de cunha no barramento de monitor
interno, se desejado, sem ter que remendar.
(2) Fale de volta - Permite que a entrada de talkback de nível de linha
traseira seja inserida diretamente no barramento Monitor A.
(3) Fale de volta - Permite que a entrada de talkback de nível de linha
traseira seja inserida diretamente no bus Monitor B.
(4) ST- Encaminha o barramento estéreo para o barramento A do monitor.
(5) ST- Encaminha o bus estéreo para o bus B do monitor.
(6) DIM A - Abaixa o nível do bus Monitor A em 6 dB.
(7) DIM B - Reduz o nível do bus Monitor B em 6 dB.
(8) Mudo - Silencia o barramento Monitor A.
(9) Mudo - Silencia o bus Monitor B.
Monitorar Medição A - Medidores estéreo de 20 LED, -36 dB a 21 dB.
(10)
Monitorar Medição B - Medidores estéreo de 20 LED, -36 dB a 21 dB.
(11)
Monitorar Nível A -Controle de nível. Nível máximo 10 dB.
(12)
Monitorar Nível B -Controle de nível. Nível máximo 10 dB.
(13)
C/O - Envia o controle de nível do monitor A para o fader diretamente
(14)
abaixo para fácil ajuste.
C/O - Envia o controle de nível do monitor B para o fader diretamente
(15)
abaixo para fácil ajuste.
mestre
(1) Master Mute - Silencia o barramento estéreo mestre.
(2) Mono Mute - Silencia o ônibus mono.
(3) Medidores Mestre - Medidores estéreo de 20 LED, -36 dB a 21 dB.
(4) Monômetro - Medidores estéreo de 20 LED, -36 dB a 21 dB.
(5) Nível de barramento estéreo mestre -Controle de nível. Nível
máximo 10 dB.
(6) Nível de ônibus mono - Controle de nível. Nível máximo 10 dB.
(7) C/O - Envia o controle de nível do barramento estéreo mestre para o fader
diretamente abaixo para facilitar o ajuste.
(8) C/O - Envia o controle de nível Mono Bus para o fader diretamente abaixo
para fácil ajuste.
