Systemkomponenten

Unten finden Sie eine Liste der derzeit kompatiblen System-E/A-Komponenten mit der HD-Software. Wenn die E/A an das HD96-24-System angeschlossen ist, muss
ein Update auf die neueste HD-E/A-Software durchgeführt werden. Der Updater ist in die Konsole integriert und führt Sie durch den Update-Vorgang. Nach der
Aktualisierung sind die E/A-Boxen weiterhin mit Konsolen der Pro-Serie kompatibel.
Hinweis: E/A-Boxen müssen aktualisiert werden, um mit dem HD96-24-System arbeiten zu können. Die E/A-Box und das Geräte-Updater finden
Sie auf der Seite Update Manager. Wenn alle E/A verbunden sind, drücken Sie E/A synchronisieren und befolgen Sie die Anweisungen. Aktualisierte
E/A-Boxen sind vollständig mit Konsolen der Pro-Serie kompatibel.
I/O UNIT
DL231 - 2 preisgekrönte Midas-Mikrofonvorverstärker
pro Eingang mit umschaltbarer
+48 V-Phantomspeisung 2 doppelt redundante
AES50-Netzwerkports mit unabhängigem
Phasenregelkreis Synchronisation 24 elektronisch
symmetrierte Ausgangskanäle können von
Mikrofonvorverstärkern oder AES50-Ports
bezogen werden
DL151 - 24 preisgekrönte analoge Midas-
Mikrofonvorverstärker mit umschaltbarer
+48 V-Phantomspeisung
DL152 - 24 aktiv symmetrische niederohmige
Leitungspegelausgänge
DL153 - 16 preisgekrönte analoge Midas-
Mikrofonvorverstärker mit umschaltbarer
+48 V-Phantomspeisung 8 aktiv symmetrische
niederohmige Line-Level-Ausgänge
DL154 - 16 aktiv symmetrische niederohmige
Line-Level-Ausgänge 8 preisgekrönte analoge
Midas-Mikrofonvorverstärker mit umschaltbarer
+48 V-Phantomspeisung
DL155 - 8 preisgekrönte analoge Midas-
Mikrofonvorverstärker mit umschaltbarer
Phantomspeisung von +48 V 8 aktiv symmetrische
niederohmige Line-Level-Ausgänge 8 digitale
AES3-Eingänge (AES / EBU) und 8
DL251 - Audiosystem-E/A Diese wird als feste
Konfigurationseinheit mit 48 Mikrofon- /
Line-Eingängen und 16 Ausgängen geliefert.
DL252 - Audiosystem-E/A Diese wird als feste
Konfigurationseinheit mit 16 Mikrofon- /
Line-Eingängen und 48 Ausgängen geliefert.

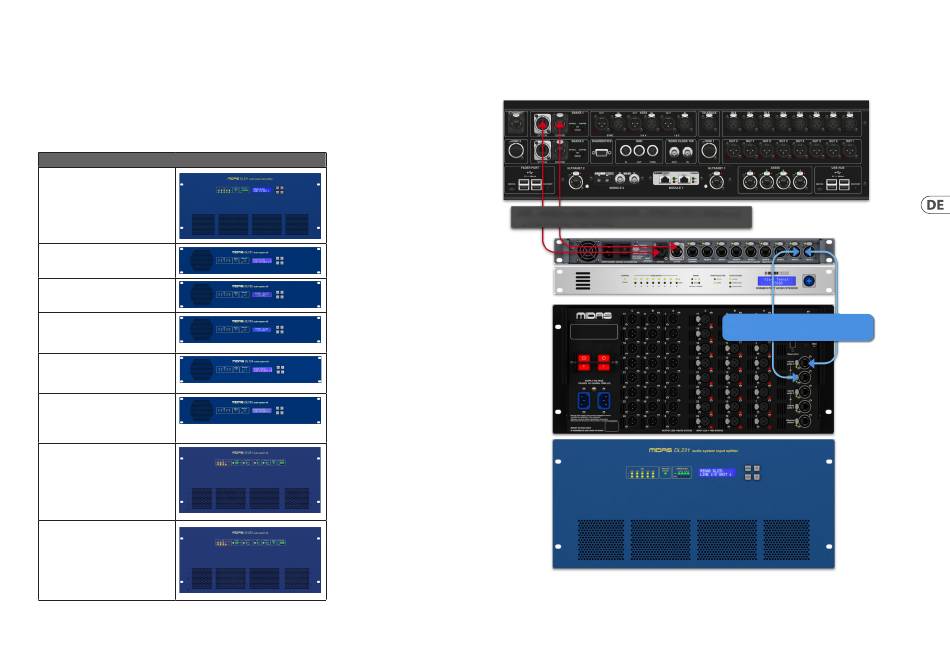

Verbindung über DN9680
VERBINDUNG ÜBER HMAC MULTI-MODE FIBER (BIS ZU 500 M)
ODER CAT 5E (BIS ZU 100 M)
89
Quick Start Guide
VERBINDUNG ÜBER AES50 CAT5E
STP (BIS ZU 100M)
