HD96-24-CC-TP
Fonctionnement de base du HD96-24
Configuration de l'ID de la ou des unités
Après avoir connecté votre système, vous devrez peut-être configurer l'ID de la ou des unités du rack, comme l'E/S DL231 ou l'E/S DL15x, car chaque unité de la même
famille d'unités doit avoir son propre numéro d'identification unique.
Veuillez consulter les manuels de la série DL ou HD pour plus de détails sur la modification des identifiants d'unité.
Alimentation
secteur et
ventilation

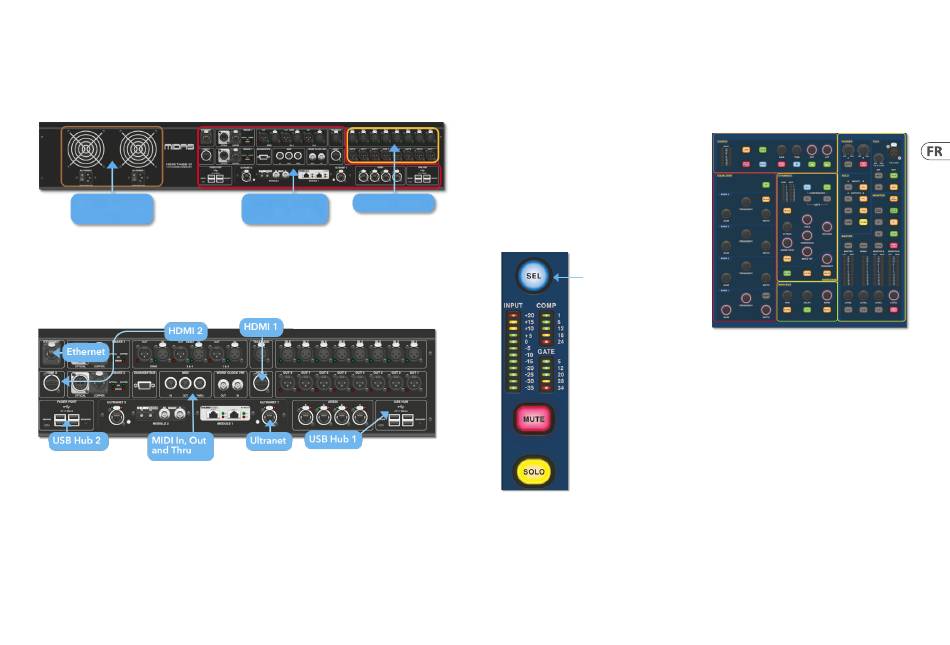

Un panneau de connexion à l'arrière de la surface de contrôle comporte deux sections principales. Sur la gauche se trouvent deux ensembles d' e ntrée d'alimentation et
de ventilation, avec 2 interrupteurs d'alimentation CA ci-dessous. La section de droite contient les connexions pour le Snake / Multicore, le contrôle Ethernet, huit entrées
et sorties audio analogiques, trois entrées et sorties AES3, des diagnostics, une horloge de mots, des sorties de moniteur externe Twin HDMI ™, Midi, Talkback (entrée de
niveau ligne), deux emplacements pour cartes d' e xtension et concentrateur USB.
Interfaces externes et périphériques
Différents appareils peuvent être utilisés avec le HD96-24 comme un clavier USB externe.
MIDILes connecteurs standard à 5 broches sont logés dans le panneau arrière pour être utilisés comme ports MIDI IN, OUT et THRU. Ceux-ci sont également installés sur
certaines unités d'E/S (DL231, DL251 par exemple) et sont donc disponibles à la fois sur le FOH et sur les emplacements de scène.
USB2 hubs USB 3.0 4 voies sont fournis à l'arrière du HD96-24. De plus, un port USB se trouve à droite de l' é cran GUI pour un transfert de fichiers pratique. Les sorties
USB du port Fader sont uniquement destinées à être utilisées avec les futures extensions de banque de faders.
Moniteur externe Le HD96-24 dispose de 2 connexions HDMI ™ sur le panneau arrière pour connecter des écrans supplémentaires (1920 x 1080p 59,94Hz / 60Hz 16: 9
et 720 x 480p 59,94Hz / 60Hz 16: 9 pris en charge).
port Ethernet Le port Ethernet à l'arrière de la surface sert à connecter le HD96-24 à un réseau ou à un routeur sans fil externe.
Ultranet 2 x ports pour connecter des appareils compatibles Ultranet.
E/S locales fixes
Audio, contrôle
et mise en réseau
Chapitre 6 Commandes de surface
Le HD96-24 a un contrôle complet de l' é cran multi-touch. Cela donne à
l'utilisateur le sentiment de travailler à nouveau avec des consoles analogiques
tout en intégrant des moyens modernes d'interagir avec des produits de tous les
jours comme les smartphones et les tablettes. L'un des avantages des consoles
numériques par rapport aux consoles analogiques est que leur nombre de canaux
n' e st pas limité par le matériel de la surface de contrôle. Cependant, cela signifie
que seul un certain nombre de canaux peuvent être affichés sur la surface de
contrôle à tout moment, tandis que les autres sont disponibles au toucher de
l' é cran (GUI) ou de la zone de raccourcis assignables.
Appuyer sur le bouton SEL (sélection) sur n'importe quelle entrée ou sortie
amènera le canal choisi aux commandes de surface (également aux widgets de
l' é cran tactile). À partir de là, les réglages de nombreux paramètres communs
peuvent être modifiés tels que le gain, l' é galiseur, la dynamique ou la position
panoramique. Cette façon de travailler a une sensation familière que vous
comprendrez et serez à l'aise à utiliser. Mute désactivera le canal et le solo enverra
l'audio du chemin sélectionné vers le bus solo A ou B en fonction des réglages
du chemin.
Quick Start Guide
Navigation via la zone de détail de la surface
La surface est aménagée avec une sensation analogique familière pour une
utilisation facile. Les fonctions quotidiennes sont disponibles pour une utilisation
pratique. Toutes les fonctions sont reflétées dans l'interface graphique avec les
valeurs de paramètres mises en évidence au toucher. Cela vous permet de modifier
rapidement le canal ou le chemin sélectionné.
