HD96-24 Grundlegende Bedienung
Kapitel 4: Informationen zur Bedienoberfläche
Der HD96-24 wurde von Grund auf neu entwickelt, um dem Bediener benutzerfreundliche Touchscreen-Bedienelemente sowie bekannte analoge Bedienelemente zu
bieten. Diese clevere Kombination von Arbeitsmethoden stellt sicher, dass jeder Ingenieur zu dieser Konsole gehen und sich sofort wie zu Hause fühlen kann. Bei Bedarf
kann er jedoch tiefer in das System eintauchen, um ein komplexes Routing und eine detaillierte Klangmanipulation zu erreichen.
Die Oberfläche besteht aus einem robusten Midas-Stahlrahmenchassis, das denen ähnelt, die in etablierten analogen Midas-Produkten verwendet werden. Die gesamte
Oberfläche wird von zwei Prozessoren gesteuert. Alle zugehörigen Netzteile, Computer-Motherboards, WLAN-Router, Bluetooth, Speicher, Grafikkarten usw. befinden
sich in der Oberfläche, die auch eine digitale Audio-Router-Box enthält, die lokale E/A-Anschlüsse auf der Rückseite unterstützt. Eine wesentliche Zwangsluftkühlung
wird durch eine Trennwand und große (aber sich langsam bewegende) interne Lüfter bereitgestellt. Der große kapazitive Touchscreen zeigt eine große Menge an
Informationen an und kann an Ihren Workflow angepasst werden, um das Mischen zum Vergnügen zu machen. Durch die Verwendung moderner Gesten aus der Handy-
und Tablet-Technologie wie Pinch and Swipe wird die Parametermanipulation mit bis zu 10 Berührungspunkten gleichzeitig noch schneller und reaktionsschneller.
Das HD96-24-System ist für farbenblinde Menschen leicht zu erkennen. Es wurde große Sorgfalt darauf verwendet, das System für möglichst viele Arten von
farbenblinden Menschen sichtbar zu machen.

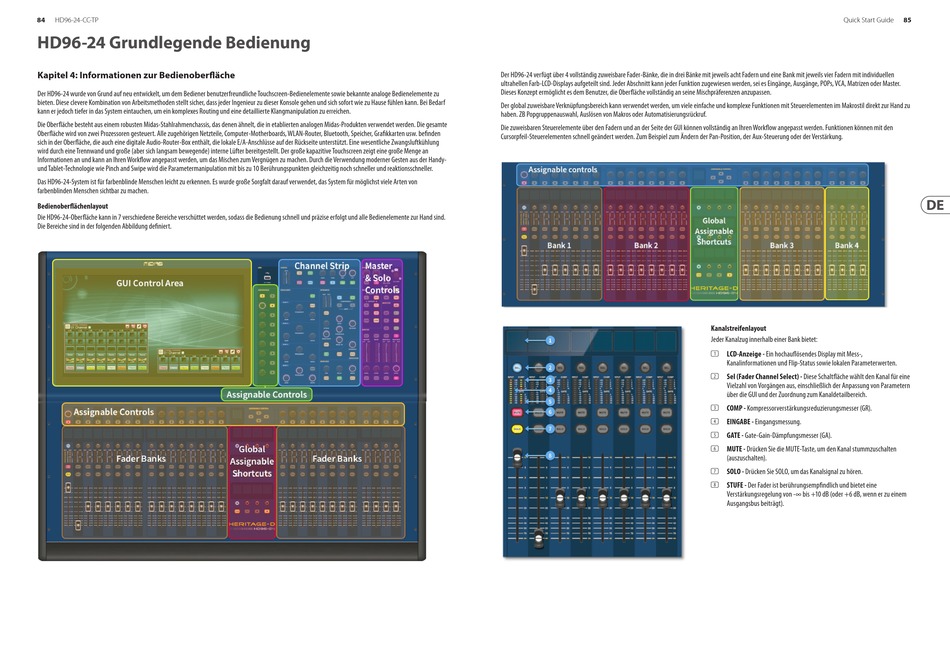

Bedienoberflächenlayout
Die HD96-24-Oberfläche kann in 7 verschiedene Bereiche verschüttet werden, sodass die Bedienung schnell und präzise erfolgt und alle Bedienelemente zur Hand sind.
Die Bereiche sind in der folgenden Abbildung definiert.
Der HD96-24 verfügt über 4 vollständig zuweisbare Fader-Bänke, die in drei Bänke mit jeweils acht Fadern und eine Bank mit jeweils vier Fadern mit individuellen
ultrahellen Farb-LCD-Displays aufgeteilt sind. Jeder Abschnitt kann jeder Funktion zugewiesen werden, sei es Eingänge, Ausgänge, POPs, VCA, Matrizen oder Master.
Dieses Konzept ermöglicht es dem Benutzer, die Oberfläche vollständig an seine Mischpräferenzen anzupassen.
Der global zuweisbare Verknüpfungsbereich kann verwendet werden, um viele einfache und komplexe Funktionen mit Steuerelementen im Makrostil direkt zur Hand zu
haben. ZB Popgruppenauswahl, Auslösen von Makros oder Automatisierungsrückruf.
Die zuweisbaren Steuerelemente über den Fadern und an der Seite der GUI können vollständig an Ihren Workflow angepasst werden. Funktionen können mit den
Cursorpfeil-Steuerelementen schnell geändert werden. Zum Beispiel zum Ändern der Pan-Position, der Aux-Steuerung oder der Verstärkung.
Quick Start Guide
Kanalstreifenlayout
Jeder Kanalzug innerhalb einer Bank bietet:
(1) LCD-Anzeige - Ein hochauflösendes Display mit Mess-,
Kanalinformationen und Flip-Status sowie lokalen Parameterwerten.
(2) Sel (Fader Channel Select) - Diese Schaltfläche wählt den Kanal für eine
Vielzahl von Vorgängen aus, einschließlich der Anpassung von Parametern
über die GUI und der Zuordnung zum Kanaldetailbereich.
(3) COMP - Kompressorverstärkungsreduzierungsmesser (GR).
(4) EINGABE - Eingangsmessung.
(5) GATE - Gate-Gain-Dämpfungsmesser (GA).
(6) MUTE - Drücken Sie die MUTE-Taste, um den Kanal stummzuschalten
(auszuschalten).
(7) SOLO - Drücken Sie SOLO, um das Kanalsignal zu hören.
(8) STUFE - Der Fader ist berührungsempfindlich und bietet eine
Verstärkungsregelung von -∞ bis +10 dB (oder +6 dB, wenn er zu einem
Ausgangsbus beiträgt).
