HD96-24-CC-TP
Funcionamiento básico del HD96-24
Componentes del sistema
A continuación se muestra una lista de los componentes de E/S del sistema actualmente compatibles con el software HD. Cuando la E/S esté conectada al sistema
HD96-24, será necesario actualizar al software HD I / O más reciente. El actualizador está integrado en la consola y lo guía a través del proceso de actualización. Una vez
actualizadas, las cajas de E/S seguirán siendo compatibles con las consolas de la serie Pro.
Nota: las cajas de E/S deberán actualizarse para que funcionen con el sistema HD96-24. La caja de E/S y el actualizador de dispositivos se pueden
encontrar en la página del Administrador de actualizaciones. Con todas sus E/S conectadas, presione Sync I / O y siga las instrucciones. Las cajas de
E/S actualizadas son totalmente compatibles con las consolas de la serie Pro.

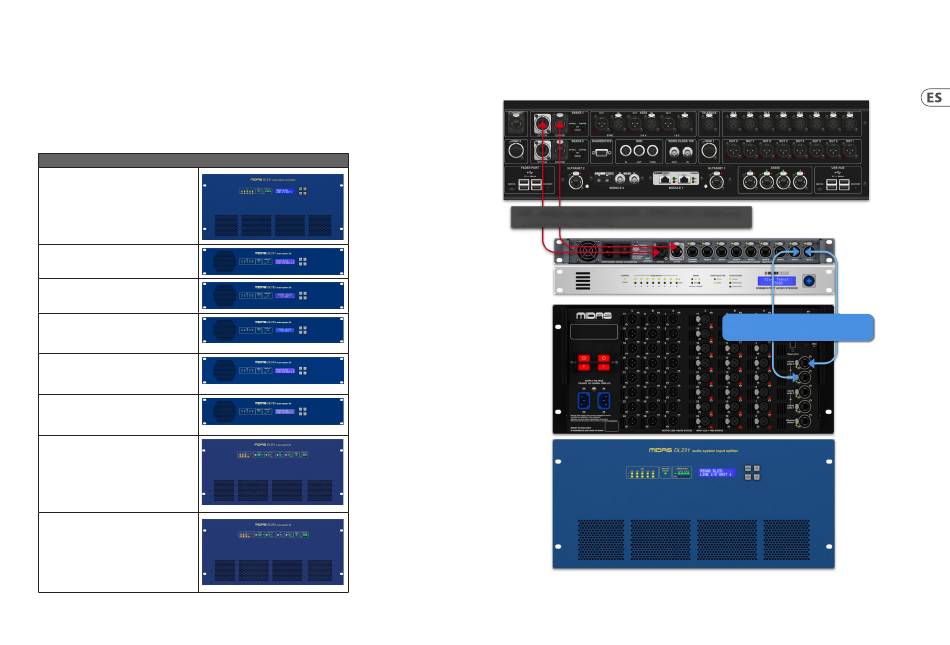

I/O UNIT
DL231 - 2 preamplificadores de micrófono Midas premiados
por entrada con alimentación fantasma de +48 V conmutable
2 puertos de red AES50 redundantes dobles con bucle de
bloqueo de fase independiente Sincronización Se pueden
obtener 24 canales de salida balanceados electrónicamente
desde preamplificadores de micrófono o puertos AES50
DL151 - 24 preamplificadores de micrófono analógicos Midas
premiados con alimentación phantom de +48 V conmutable
DL152 - 24 salidas de nivel de línea de baja impedancia
balanceadas activas
DL153 - 16 preamplificadores de micrófono analógicos Midas
premiados con alimentación fantasma de +48 V conmutable
8 salidas de nivel de línea de baja impedancia balanceadas
activas
DL154 - 16 salidas de nivel de línea de baja impedancia
balanceadas activas 8 preamplificadores de micrófono
analógicos Midas premiados con alimentación fantasma de
+48 V conmutable
DL155 - 8 preamplificadores de micrófono analógicos Midas
premiados con alimentación fantasma de +48 V conmutable
8 salidas de nivel de línea de baja impedancia balanceadas
activas 8 entradas digitales AES3 (AES / EBU) y 8
DL251 - E/S del sistema de audio Se suministra como una
unidad de configuración fija con 48 entradas de micrófono /
línea y 16 salidas.
DL252 - E/S del sistema de audio Se suministra como una
unidad de configuración fija con 16 entradas de micrófono /
línea y 48 salidas.
Conexión a través de DN9680
CONEXIÓN A TRAVÉS DE FIBRA MULTIMODO HMAC
(HASTA 500 M) O CAT 5E (HASTA 100 M)
45
Quick Start Guide
CONEXIÓN VÍA AES50 CAT5E STP
(HASTA 100M)
