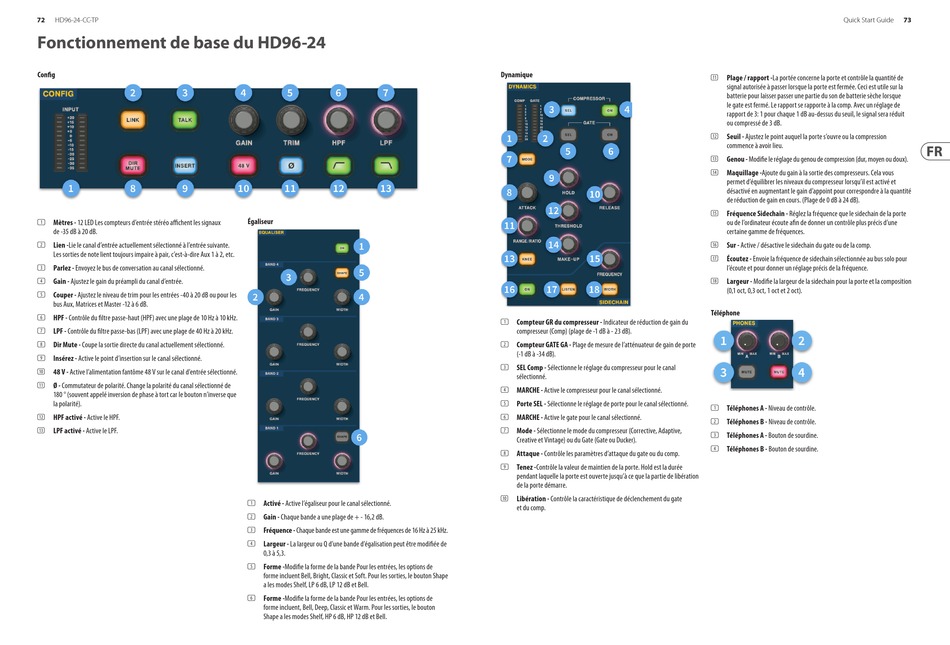

Fonctionnement de base du HD96-24
Config
(1) Mètres - 12 LED Les compteurs d'entrée stéréo affichent les signaux
de -35 dB à 20 dB.
(2) Lien -Lie le canal d'entrée actuellement sélectionné à l'entrée suivante.
Les sorties de note lient toujours impaire à pair, c'est-à-dire Aux 1 à 2, etc.
(3) Parlez - Envoyez le bus de conversation au canal sélectionné.
(4) Gain - Ajustez le gain du préampli du canal d'entrée.
(5) Couper - Ajustez le niveau de trim pour les entrées -40 à 20 dB ou pour les
bus Aux, Matrices et Master -12 à 6 dB.
(6) HPF - Contrôle du filtre passe-haut (HPF) avec une plage de 10 Hz à 10 kHz.
(7) LPF - Contrôle du filtre passe-bas (LPF) avec une plage de 40 Hz à 20 kHz.
(8) Dir Mute - Coupe la sortie directe du canal actuellement sélectionné.
(9) Insérez - Active le point d'insertion sur le canal sélectionné.
48 V - Active l'alimentation fantôme 48 V sur le canal d'entrée sélectionné.
(10)
Ø - Commutateur de polarité. Change la polarité du canal sélectionné de
(11)
180 ° (souvent appelé inversion de phase à tort car le bouton n'inverse que
la polarité).
HPF activé - Active le HPF.
(12)
LPF activé - Active le LPF.
(13)
Égaliseur
(1) Activé - Active l'égaliseur pour le canal sélectionné.
(2) Gain - Chaque bande a une plage de + - 16,2 dB.
(3) Fréquence - Chaque bande est une gamme de fréquences de 16 Hz à 25 kHz.
(4) Largeur - La largeur ou Q d'une bande d'égalisation peut être modifiée de
0,3 à 5,3.
(5) Forme -Modifie la forme de la bande Pour les entrées, les options de
forme incluent Bell, Bright, Classic et Soft. Pour les sorties, le bouton Shape
a les modes Shelf, LP 6 dB, LP 12 dB et Bell.
(6) Forme -Modifie la forme de la bande Pour les entrées, les options de
forme incluent, Bell, Deep, Classic et Warm. Pour les sorties, le bouton
Shape a les modes Shelf, HP 6 dB, HP 12 dB et Bell.
Dynamique
(1) Compteur GR du compresseur - Indicateur de réduction de gain du
compresseur (Comp) (plage de -1 dB à - 23 dB).
(2) Compteur GATE GA - Plage de mesure de l'atténuateur de gain de porte
(-1 dB à -34 dB).
(3) SEL Comp - Sélectionne le réglage du compresseur pour le canal
sélectionné.
(4) MARCHE - Active le compresseur pour le canal sélectionné.
(5) Porte SEL - Sélectionne le réglage de porte pour le canal sélectionné.
(6) MARCHE - Active le gate pour le canal sélectionné.
(7) Mode - Sélectionne le mode du compresseur (Corrective, Adaptive,
Creative et Vintage) ou du Gate (Gate ou Ducker).
(8) Attaque - Contrôle les paramètres d'attaque du gate ou du comp.
(9) Tenez -Contrôle la valeur de maintien de la porte. Hold est la durée
pendant laquelle la porte est ouverte jusqu'à ce que la partie de libération
de la porte démarre.
Libération - Contrôle la caractéristique de déclenchement du gate
(10)
et du comp.
Quick Start Guide
Plage / rapport -La portée concerne la porte et contrôle la quantité de
(11)
signal autorisée à passer lorsque la porte est fermée. Ceci est utile sur la
batterie pour laisser passer une partie du son de batterie sèche lorsque
le gate est fermé. Le rapport se rapporte à la comp. Avec un réglage de
rapport de 3: 1 pour chaque 1 dB au-dessus du seuil, le signal sera réduit
ou compressé de 3 dB.
Seuil - Ajustez le point auquel la porte s'ouvre ou la compression
(12)
commence à avoir lieu.
Genou - Modifie le réglage du genou de compression (dur, moyen ou doux).
(13)
Maquillage -Ajoute du gain à la sortie des compresseurs. Cela vous
(14)
permet d'équilibrer les niveaux du compresseur lorsqu'il est activé et
désactivé en augmentant le gain d'appoint pour correspondre à la quantité
de réduction de gain en cours. (Plage de 0 dB à 24 dB).
Fréquence Sidechain - Réglez la fréquence que le sidechain de la porte
(15)
ou de l'ordinateur écoute afin de donner un contrôle plus précis d'une
certaine gamme de fréquences.
Sur - Active / désactive le sidechain du gate ou de la comp.
(16)
Écoutez - Envoie la fréquence de sidechain sélectionnée au bus solo pour
(17)
l'écoute et pour donner un réglage précis de la fréquence.
Largeur - Modifie la largeur de la sidechain pour la porte et la composition
(18)
(0,1 oct, 0,3 oct, 1 oct et 2 oct).
Téléphone
(1) Téléphones A - Niveau de contrôle.
(2) Téléphones B - Niveau de contrôle.
(3) Téléphones A - Bouton de sourdine.
(4) Téléphones B - Bouton de sourdine.
