136 HD96-24-CC-TP
Operazioni di base HD96-24
Impostazione dell'ID delle unità
Dopo aver collegato il sistema, potrebbe essere necessario impostare l'ID delle unità nel rack, ad esempio DL231 I / O o DL15x I / O, poiché ogni unità all'interno della
stessa famiglia di unità deve avere il proprio numero ID univoco.
Fare riferimento ai manuali della serie DL o HD per i dettagli completi sulla modifica degli ID unità.
Alimentazione
di rete e
ventilazione

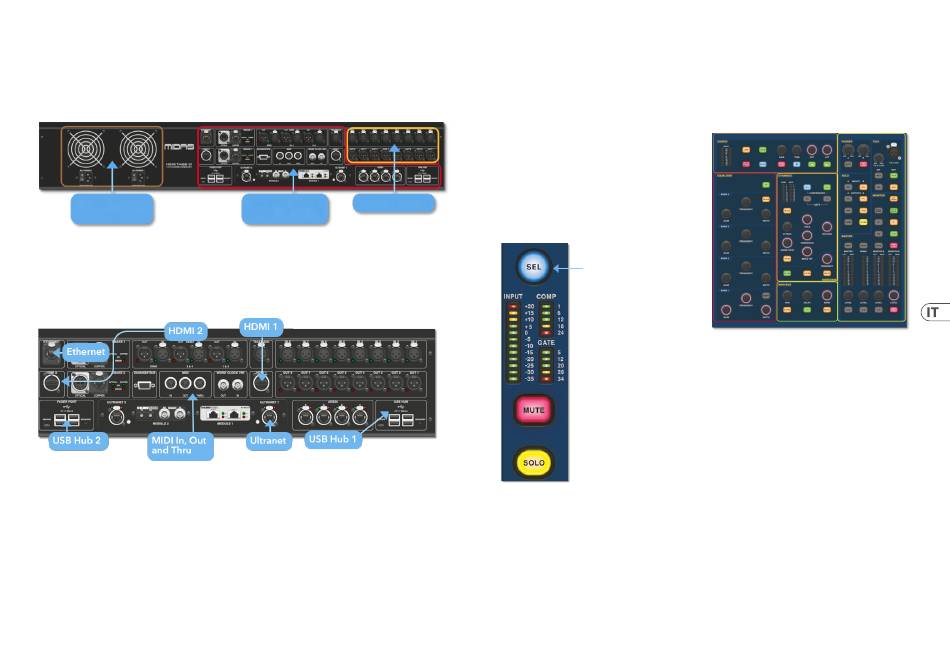

Un pannello dei connettori sul retro della superficie di controllo ha due sezioni principali. Sulla sinistra ci sono due prese di alimentazione di rete e gruppi di ventilazione,
con 2 interruttori di alimentazione CA in basso. La sezione destra contiene le connessioni per Snake / Multicore, controllo Ethernet, otto ingressi e uscite audio
analogiche, tre ingressi e uscite AES3, diagnostica, word clock, uscite per monitor esterno Twin HDMI ™, Midi, Talkback (ingresso a livello di linea), due slot per schede di
espansione e hub USB.
Interfacce esterne e dispositivi periferici
Vari dispositivi possono essere utilizzati con l'HD96-24 come una tastiera USB esterna.
MIDII connettori standard a 5 pin sono alloggiati nel pannello posteriore per essere utilizzati come porte MIDI IN, OUT e THRU. Questi sono anche montati su alcune unità
I / O (DL231, DL251 per esempio) e, quindi, sono disponibili sia in FOH che nelle posizioni del palco.
USB2 hub USB 3.0 a 4 vie sono forniti sul retro dell'HD96-24. Inoltre, è possibile trovare una porta USB a destra della schermata della GUI per un comodo trasferimento
dei file. Le uscite USB della porta fader possono essere utilizzate solo con future espansioni del banco di fader.
Monitor esterno L'HD96-24 ha 2 connessioni HDMI ™ sul pannello posteriore per collegare schermi aggiuntivi (1920 x 1080p 59,94 Hz / 60 Hz 16: 9 e 720 x 480p 59,94
Hz / 60 Hz 16: 9 supportati).
porta Ethernet La porta Ethernet sul retro della superficie serve per collegare l'HD96-24 a una rete oa un router wireless esterno.
Ultranet 2 x porte per il collegamento di dispositivi abilitati Ultranet.
Risolto l'I / O
Audio, controllo
locale
e networking
Capitolo 6 Controlli della superficie
L'HD96-24 ha il controllo completo dello schermo multi-touch. Ciò dà all'utente
la sensazione di lavorare di nuovo con le console analogiche, incorporando allo
stesso tempo i modi moderni di interagire con i prodotti di uso quotidiano come
smartphone e tablet. Uno dei vantaggi delle console digitali rispetto a quelle
analogiche è che il numero di canali non è limitato dall'hardware della superficie
di controllo. Tuttavia, questo significa che solo un certo numero di canali può
essere mostrato sulla superficie di controllo in qualsiasi momento, mentre gli
altri sono disponibili al tocco dello schermo (GUI) o nell'area dei collegamenti
assegnabili.
Premendo il pulsante SEL (seleziona) su qualsiasi ingresso o uscita si porterà il
canale scelto ai controlli di superficie (anche ai widget del touch screen). Da qui
è possibile modificare le regolazioni di molti parametri comuni come Gain, EQ,
Dynamics o Pan position. Questo modo di lavorare ha una sensazione familiare
che capirai e ti sentirai comodo da usare. Mute disattiverà il canale e solo invierà
l'audio del percorso selezionato al bus solo A o B a seconda delle impostazioni del
percorso.
Quick Start Guide 137
Navigazione attraverso l'area dei dettagli della superficie
La superficie è strutturata con una sensazione analogica familiare per un facile
utilizzo. Le funzioni quotidiane sono disponibili per le operazioni manuali. Tutte
le funzioni sono rispecchiate nella GUI con i valori dei parametri evidenziati al
tocco. Ciò consente di apportare rapidamente modifiche al canale o al percorso
selezionato.
