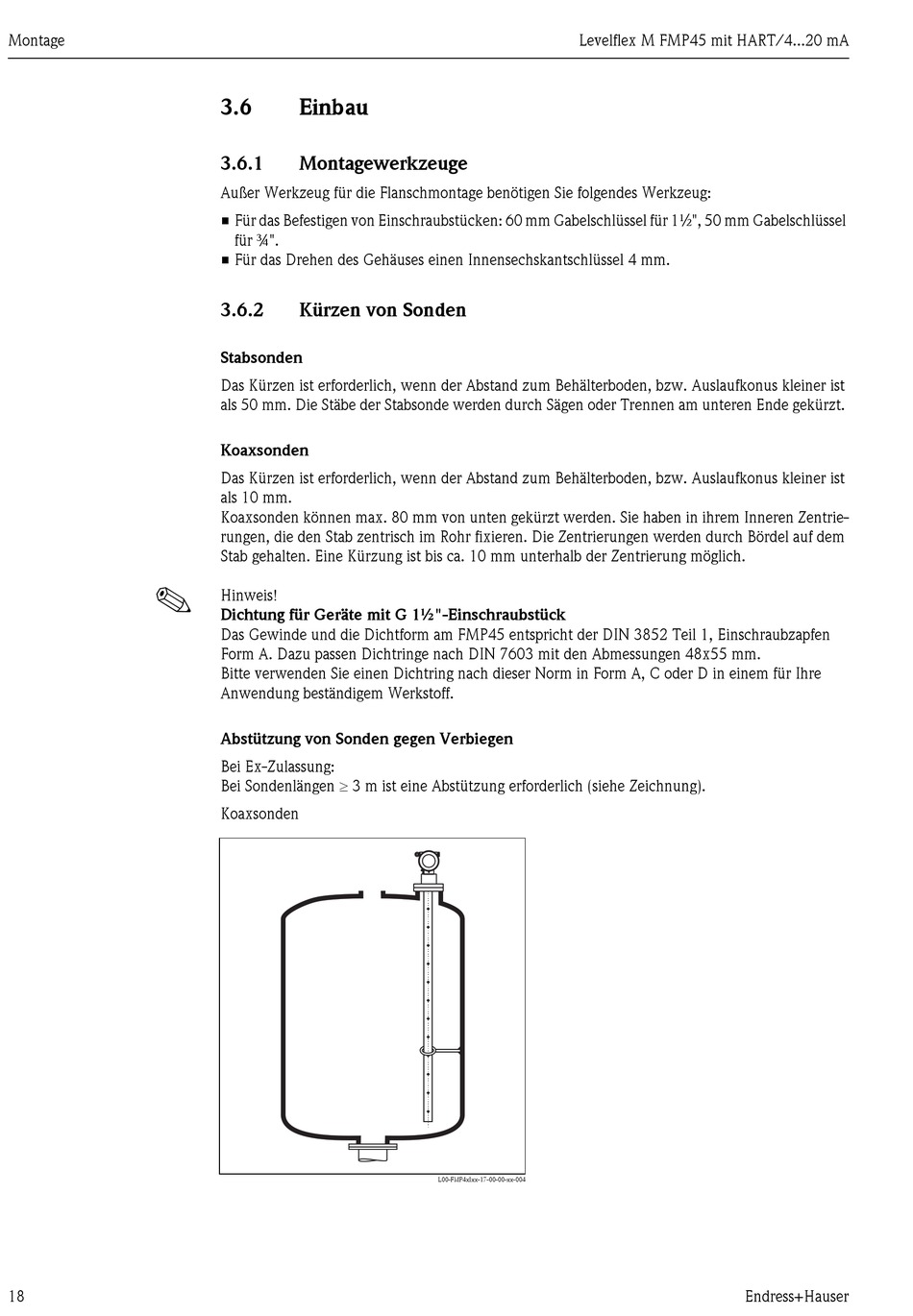

Montage
!
18
3.6

Einbau

3.6.1 Montagewerkzeuge
Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug:
• Für das Befestigen von Einschraubstücken: 60 mm Gabelschlüssel für 1½", 50 mm Gabelschlüssel
für ¾".
• Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm.
3.6.2 Kürzen von Sonden
Stabsonden
Das Kürzen ist erforderlich, wenn der Abstand zum Behälterboden, bzw. Auslaufkonus kleiner ist
als 50 mm. Die Stäbe der Stabsonde werden durch Sägen oder Trennen am unteren Ende gekürzt.
Koaxsonden
Das Kürzen ist erforderlich, wenn der Abstand zum Behälterboden, bzw. Auslaufkonus kleiner ist
als 10 mm.
Koaxsonden können max. 80 mm von unten gekürzt werden. Sie haben in ihrem Inneren Zentrie-
rungen, die den Stab zentrisch im Rohr fixieren. Die Zentrierungen werden durch Bördel auf dem
Stab gehalten. Eine Kürzung ist bis ca. 10 mm unterhalb der Zentrierung möglich.
Hinweis!
Dichtung für Geräte mit G 1½"-Einschraubstück
Das Gewinde und die Dichtform am FMP45 entspricht der DIN 3852 Teil 1, Einschraubzapfen
Form A. Dazu passen Dichtringe nach DIN 7603 mit den Abmessungen 48x55 mm.
Bitte verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für Ihre
Anwendung beständigem Werkstoff.
Abstützung von Sonden gegen Verbiegen
Bei Ex-Zulassung:
Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung).
Koaxsonden
Levelflex M FMP45 mit HART/4...20 mA
L00-FMP4xIxx-17-00-00-xx-004
