Inbetriebnahme
50

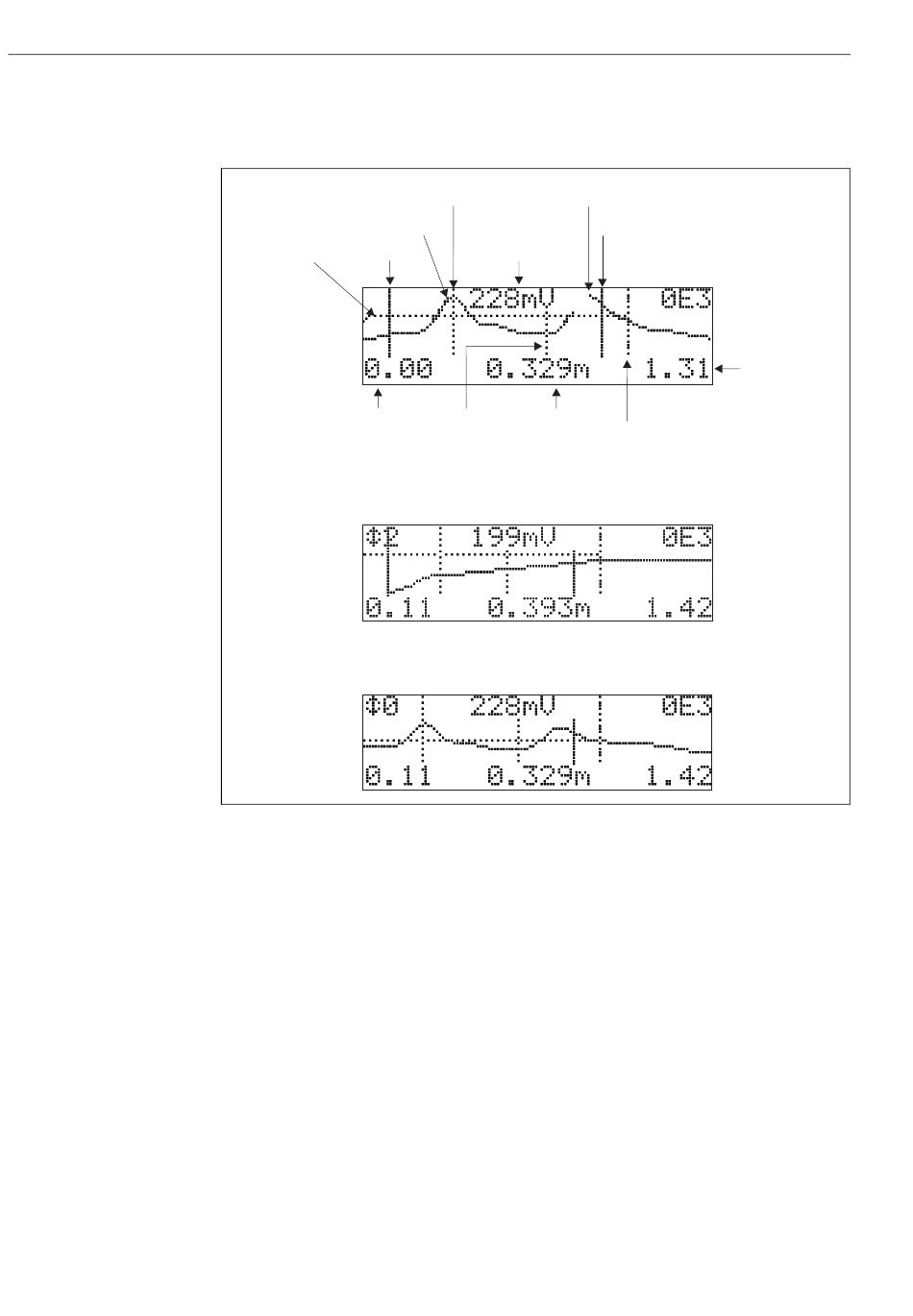

6.6 Funktion "Hüllkurvendarstellung" (0E3)
Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen entnehmen:
Füllstandecho
Echo Schwelle Vollabgleich
Hüllkurve
Anfangswert
der Darstellung
Ausblendung
(Leerkurve)
Differenzkurve
Aus der Differenz der Hüllkurve und der Ausblendung wird die Differenzkurve erzeugt, die für die
Ermittlung der Füllstände und weiterer Berechnungen verwendet wird.
6.6.1 Hüllkurve
Der Levelflex sendet in schneller Folge Einzelimpulse aus und tastet deren Reflexion mit leicht
veränderlicher Verzögerung ab. Die empfangenen Energiebeträge werden nach ihrer Laufzeit
geordnet. Die grafische Darstellung dieser Sequenz wird "Hüllkurve" genannt.
6.6.2

Ausblendung (Leerkurve) und Differenzkurve

Um Störsignale zu unterdrücken, wird im Levelflex nicht direkt die Hüllkurve ausgewertet. Von ihr
wird zunächst die Ausblendung (Leerkurve) abgezogen.
Füllstandechos werden in der resultierenden Differenzkurve gesucht.
Differenzkurve = Hüllkurve - Ausblendung (Leerkurve)
Die Ausblendung (Leerkurve) soll ein möglichst gutes Abbild der Sonde und des leeren Tankes bzw.
Silos sein. In der Differenzkurve bleiben dann idealerweise nur die Signale des Messgutes zurück.
Levelflex M FMP45 mit HART/4...20 mA
Trennschichtecho
Cursor
(elektrische Distanz)
Füllstandecho
Qualtität des
ausgewerteten Echos
Cursor Trennschichtecho Distanz
(physikalische Distanz, Füllstand
ausgerechnet mit Hilfe
des DK-Wertes)
Leerabgleich
Endwert
der Darstellung
Sondenlänge
L00-FMP4xIxx-07-00-00-de-004
