Verdrahtung

"
Achtung!
Beim Einsatz des Messsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muss benutzt werden.
-
-
24

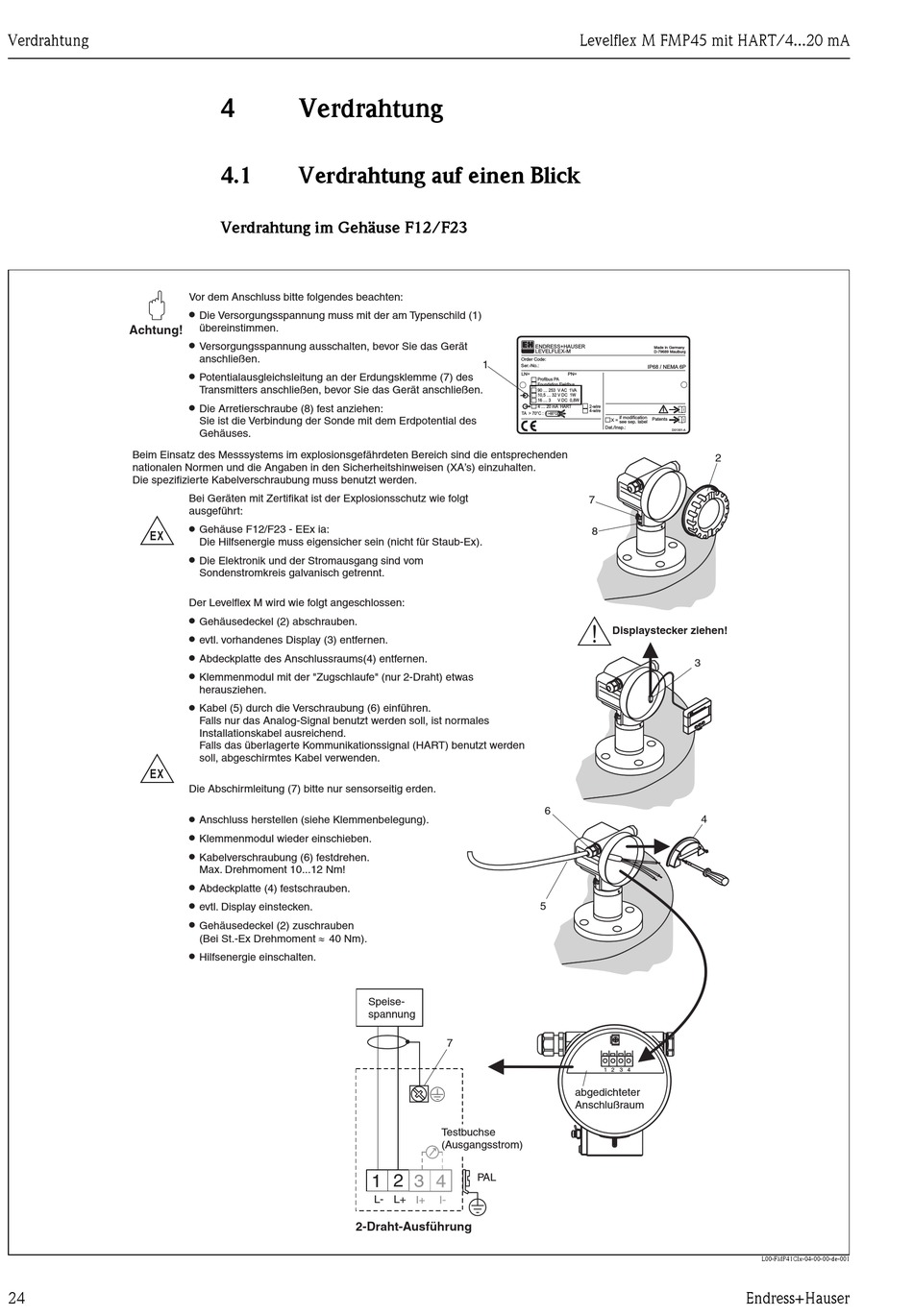

4 Verdrahtung
4.1

Verdrahtung auf einen Blick

Verdrahtung im Gehäuse F12/F23
Vor dem Anschluss bitte folgendes beachten:
●
Die Versorgungsspannung muss mit der am Typenschild (1)
übereinstimmen.
●
Versorgungsspannung ausschalten, bevor Sie das Gerät
anschließen.
●
Potentialausgleichsleitung an der Erdungsklemme (7) des
Transmitters anschließen, bevor Sie das Gerät anschließen.
●
Die Arretierschraube (8) fest anziehen:
Sie ist die Verbindung der Sonde mit dem Erdpotential des
Gehäuses.
Bei Geräten mit Zertifikat ist der Explosionsschutz wie folgt
ausgeführt:
●
Gehäuse F12/F23 - EEx ia:
Die Hilfsenergie muss eigensicher sein (nicht für Staub-Ex).
●
Die Elektronik und der Stromausgang sind vom
Sondenstromkreis galvanisch getrennt.
Der Levelflex M wird wie folgt angeschlossen:
●
Gehäusedeckel (2) abschrauben.
●
evtl. vorhandenes Display (3) entfernen.
●
Abdeckplatte des Anschlussraums(4) entfernen.
●
Klemmenmodul mit der "Zugschlaufe" (nur 2-Draht) etwas
herausziehen.
●
Kabel (5) durch die Verschraubung (6) einführen.
Falls nur das Analog-Signal benutzt werden soll, ist normales
Installationskabel ausreichend.
Falls das überlagerte Kommunikationssignal (HART) benutzt werden
soll, abgeschirmtes Kabel verwenden.
Die Abschirmleitung (7) bitte nur sensorseitig erden.
●
Anschluss herstellen (siehe Klemmenbelegung).
●
Klemmenmodul wieder einschieben.
●
Kabelverschraubung (6) festdrehen.
Max. Drehmoment 10...12 Nm!
●
Abdeckplatte (4) festschrauben.
●
evtl. Display einstecken.
●
Gehäusedeckel (2) zuschrauben
»
(Bei St.-Ex Drehmoment 40 Nm).
●
Hilfsenergie einschalten.
2-Draht-Ausführung
ENDRESS+HAUSER
LEVELFLEX-M
Order Code:
1
Ser.-No.:
LN=
Profibus PA
Foundation Fieldbus
90 ... 253 V AC 1VA
10,5 ... 32 V DC 1W
16 ... 3
4 ... 20 mA HART
TA > 70°C :
5
Speise-
spannung
7
Testbuchse
(Ausgangsstrom)
PAL
1 2 3 4
L- L+
I+ I-
Levelflex M FMP45 mit HART/4...20 mA
Made in Germany
D-79689 Maulburg
IP68 / NEMA 6P
PN=
V DC 0,8W
2-wire
4-wire
t >85°C
if modification
X = Patents
see sep. label
Dat./Insp.:
D01301-A
2
7
8
#
Displaystecker ziehen!
3
R R
SE SE
H AU H AU
S+ S+
ES ES
D R D R
EN EN
6
4
1 2 3 4
abgedichteter
Anschlußraum
L00-FMP41CIx-04-00-00-de-001
