3.5

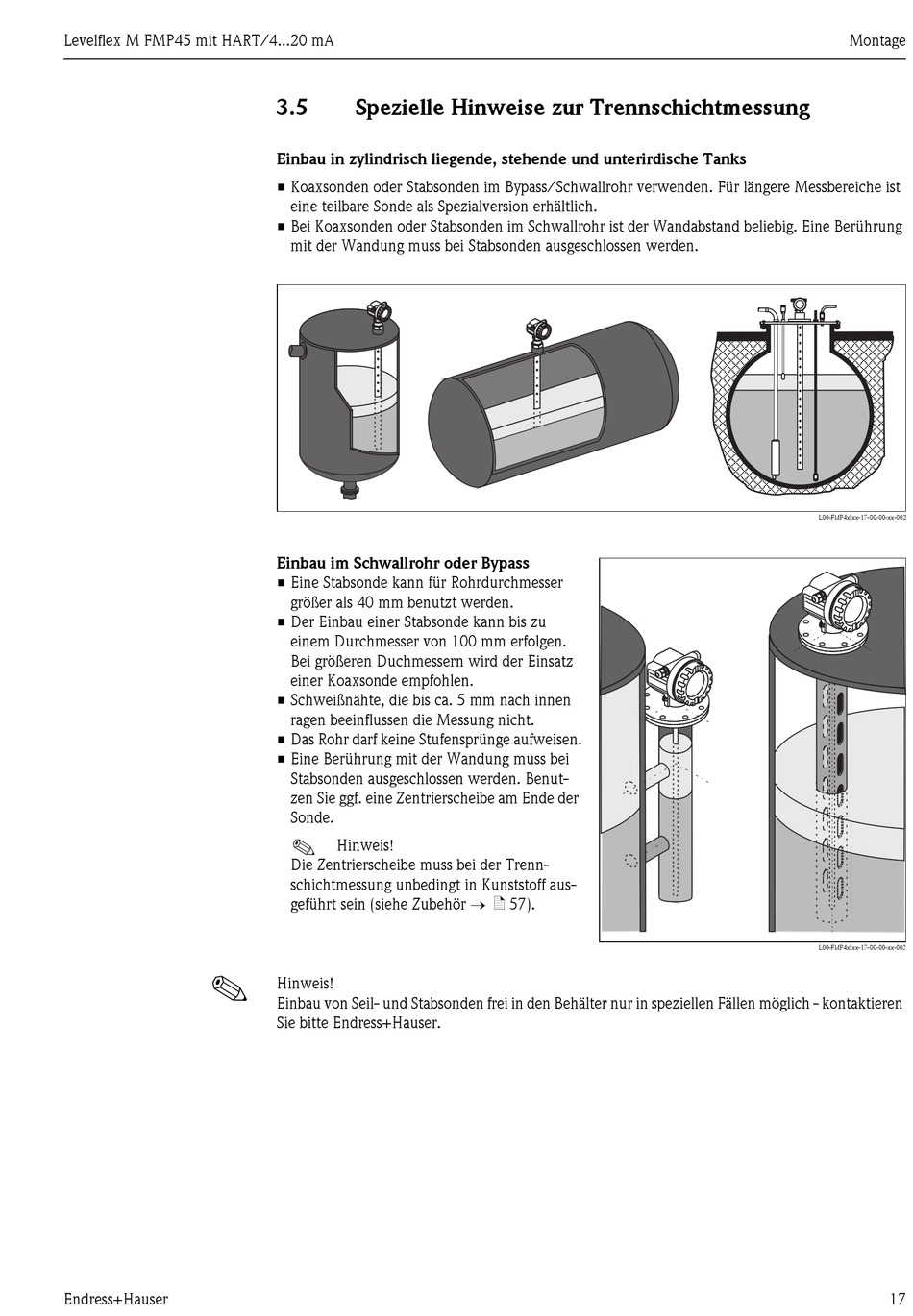

Spezielle Hinweise zur Trennschichtmessung

Einbau in zylindrisch liegende, stehende und unterirdische Tanks
• Koaxsonden oder Stabsonden im Bypass/Schwallrohr verwenden. Für längere Messbereiche ist
eine teilbare Sonde als Spezialversion erhältlich.
• Bei Koaxsonden oder Stabsonden im Schwallrohr ist der Wandabstand beliebig. Eine Berührung
mit der Wandung muss bei Stabsonden ausgeschlossen werden.
Einbau im Schwallrohr oder Bypass
• Eine Stabsonde kann für Rohrdurchmesser
größer als 40 mm benutzt werden.
• Der Einbau einer Stabsonde kann bis zu
einem Durchmesser von 100 mm erfolgen.
Bei größeren Duchmessern wird der Einsatz
einer Koaxsonde empfohlen.
• Schweißnähte, die bis ca. 5 mm nach innen
ragen beeinflussen die Messung nicht.
• Das Rohr darf keine Stufensprünge aufweisen.
• Eine Berührung mit der Wandung muss bei
Stabsonden ausgeschlossen werden. Benut-
zen Sie ggf. eine Zentrierscheibe am Ende der
Sonde.
!
Hinweis!
Die Zentrierscheibe muss bei der Trenn-
schichtmessung unbedingt in Kunststoff aus-
geführt sein (siehe Zubehör → ä 57).
Hinweis!
Einbau von Seil- und Stabsonden frei in den Behälter nur in speziellen Fällen möglich - kontaktieren
Sie bitte Endress+Hauser.
Montage
L00-FMP4xIxx-17-00-00-xx-002
L00-FMP4xIxx-17-00-00-xx-003
